ПЕЧАТНАЯ PCB - Структура и особенности гибкой печатной платы

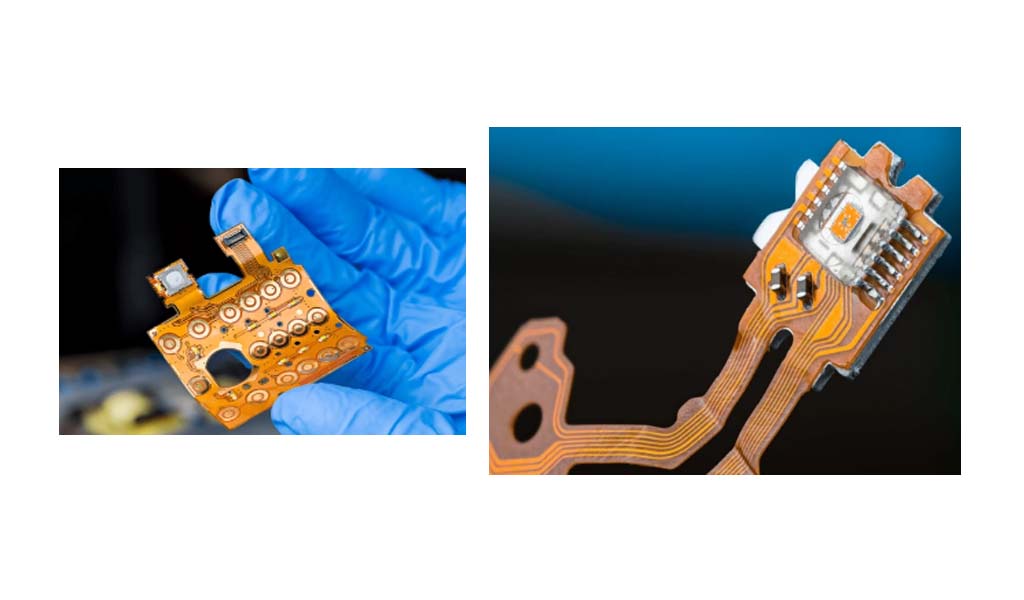

Гибкая печатная плата (Bendable PCB) — это гибкая печатная плата, использующая специальные гибкие подложки и проводящие материалы, что позволяет её гнуть или складывать без ухудшения характеристик. Гибкая печатная плата обычно изготавливается из таких материалов, как полиэфирная плёнка или полимид, а не из обычных жёстких подложек.

Структура:

Субстрат

Подложка изгибаемой ПХД обычно является гибким полимером, таким как полиимид или полиэстер. Полиимид отдает предпочтение своей отличной тепловой стабильности и механическим свойствам, в то время как полиэстер используется для экономичных приложений.

Проводящий слой

Проводящий слой обычно изготовлен из меди. Медь выбирается за ее отличную проводность и гибкость. В зависимости от сложности конструкции схемы медный слой может быть односторонним, двусторонним или многослойным.

Клей

Клейный слой используется для связывания проводящего медного слоя с гибкой подложкой. Клей должен быть гибким и прочным для поддержания целостности гибкой ПХД в

условиях изгиба и крущения.

Обложка пленки

Крышочная пленка - это защитный слой, наносимый на проводящие следы, чтобы защитить их от факторов окружающей среды, таких как влага, пыль и механические повреждения.

 Крышковые пленки часто изготовляются из того же материала, что и подложка, например, полиимид.

Основные особенности и приложения:

Гибкость и гибкость:

Гибаемые ПХД часто изготовляются из гибких пластиковых подложек, таких как полиимид, которые могут быть изгибнуты или выгнуты, не влияя на функциональность схемы.

Это свойство делает их подходящими для применений с ограничениями пространства или когда компоненты устройства должны быть согнуты или складаны после сборки.

Тонкий и прочный:

Гибаемые ПХД предназначены для того, чтобы быть более тонкими и легкими, что делает их подходящими для приложений, требующих снижения веса или повышенной

переносимости продукта.

Благодаря использованию гибких материалов они более прочны и могут выдерживать больше механических напряжений, чем традиционные жесткие ПХД.

Сокращение времени сборки:

Гибкие ПХД часто могут заменить несколько жестких ПХД и соединителей, сокращая количество компонентов и упрощая процесс сборки. Это может привести к ускорению

времени производства и снижению затрат на сборку.

Улучшение целостности сигнала:

Гибкие платы могут уменьшить потребность в соединениях и кабелях, тем самым улучшая целостность сигнала, уменьшая возможность потери сигнала или помех.

Ограничения:

Высшая первоначальная стоимость: первоначальная стоимость гибких ПХД может быть выше, чем жестких ПХД из-за потребности в специализированных материалах и

производственных процессах.

Проектирование и изготовление гибких ПХД может быть более сложным, чем жесткие ПХД, требующие специализированных знаний и оборудования.

Ограниченная несущая способность: по сравнению с жесткими ПХД, гибкие ПХД имеют ограниченную несущую способность, что делает их непригодными для применений,

требующих высокой механической прочности.

Области применения:

Потребительская электроника: смартфоны, планшеты, носимые устройства (такие как умные часы, устройства мониторинга здоровья) и т.д., которые часто требуют высокой

плотности и гибкой конструкции схемы.

Медицинские устройства: Некоторые медицинские устройства требуют расположения электронных компонентов в ограниченном пространстве, и изогнутые ПХД могут удовлетворить

этот спрос.

Автомобильная электроника: Все больше датчиков и электронных компонентов в автомобилях используют гибкие ПХД для адаптации к сложным установочным пространствам.

Промышленные и военные приложения: Некоторые специальные среды или приложения, требующие долговечности, также используют гибкие ПХД.

Проектирование и изготовление:

Во время производственного процесса подложка, используемая для изогнутых ПХД, обычно является гибким полимером (таким как полиимид или полиэстер), и конструкция и

проводка печатной платы также должна адаптироваться к ее характеристикам изгиба.

Хотя изгибание и складывание возможны, особое внимание необходимо уделить радиусу изгибания и макету во время проектирования, чтобы гарантировать, что во время

использования не возникают сбои цепи или другие проблемы.

Гибаемые ПХД обеспечивают гибкость и адаптируемость, которые традиционные жесткие ПХД не могут достичь, и подходят для сценариев применения, требующих использования электронных компонентов в компактных или нерегулярных пространствах. Они играют важную роль в современных технологиях. С постоянным развитием технологий и растущим спросом на меньшие, легкие и более гибкие электронные изделия, использование изгибаемых ПХД, как ожидается, увеличится.
