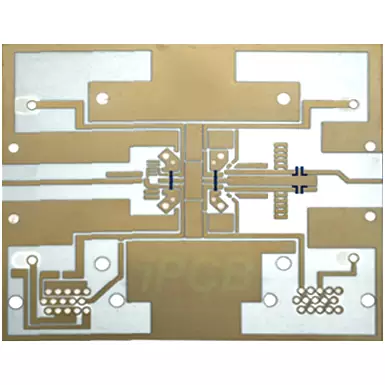

Радиочастотные PCB - Печатная плата Taconic RF-35

RF-35 - это органический керамический материал для высокочастотных схем в изделиях серии Taconic ORCER. В основе RF-35 лежит технология армирования стекловолокном и керамического наполнителя. RF-35 - лучший выбор для недорогих крупномасштабных коммерческих микроволновых и радиочастотных применений. Прочность на отслаивание при использовании 1/2 унции меди и 1 унции меди на 1 унцию превосходна (даже по сравнению со стандартными материалами из эпоксидной смолы). RF-35 обладает сверхнизким влагопоглощением и низким коэффициентом дисперсии, что максимально сводит к минимуму фазовый сдвиг в зависимости от частоты.

Taconic RF-35 и RF-35A2 - это органические керамические материалы для высокочастотных схем, подходящие для радиочастотных и микроволновых применений. RF-35A2 обладает меньшими потерями и более высокой теплопроводностью, что делает его подходящим для применений с высокими требованиями к частоте и рассеиванию тепла.

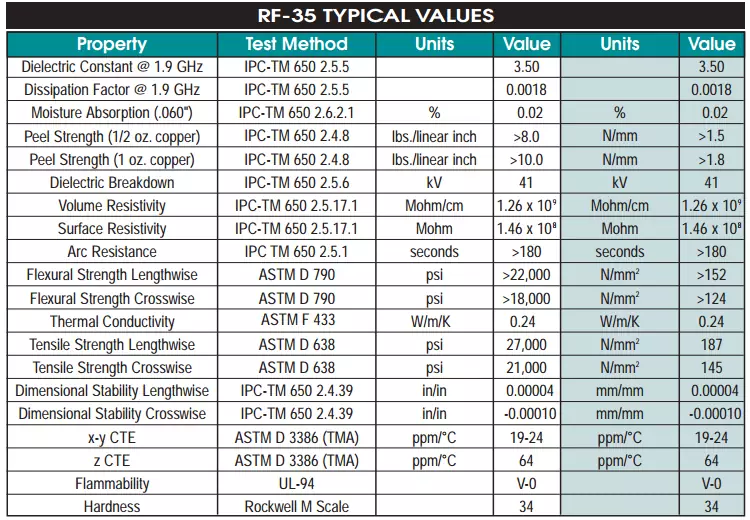

Таконик RF-35

В чем разница между RF-35 и RF-35A2?

Taconic RF-35

Материал: Органическая керамика для высокочастотных цепей на основе стекловолокна.

Диэлектрическая проницаемость (DK): 3,5

Коэффициент потерь (DF): 0,0018

Варианты толщины: 0,254мм, 0,508 мм, 0,762 мм, 1,524 мм и т.д.

Преимущества: Низкая стоимость, отличная прочность на отслаивание, чрезвычайно низкий коэффициент рассеивания, низкое влагопоглощение, повышенная гладкость поверхности.

Области применения: усилители мощности, фильтры и соединители, пассивные компоненты.

Taconic RF-35A2

Материал: Материал для радиочастотных и микроволновых высокочастотных схем, с минимальными потерями на подложке в 3,5 КОМ.

Коэффициент потерь (DF): 0,0011 (ниже, чем у RF-35)

Диэлектрическая проницаемость (DK): 3,5+/-0,05 (с более строгими допусками)

Возможны варианты толщины: 0,13 мм, 0,25 мм, 0,51 мм, 0,76 мм, 1,52 мм и т.д.

Характеристики RF-35A2

Улучшенная теплопроводность, что повышает мощность обработки.

Конструкция облегчает сверление.

Низкий коэффициент рассеивания и отличные показатели адгезии к медным отслоениям.

Разница между RF-35 и RF-35A2

Коэффициент потерь: RF-35A2 имеет меньший коэффициент потерь (0,0011), в то время как RF-35 имеет коэффициент потерь 0,0018. Это означает, что RF-35A2 может обеспечить лучшую производительность передачи сигнала в высокочастотных приложениях.

Допустимые значения диэлектрической проницаемости: диэлектрическая проницаемость RF-35A2 имеет более строгий диапазон допусков (3,5+/-0,05), что может сделать его более подходящим для применений, требующих точного контроля электрических характеристик.

Теплопроводность: RF-35A2 обладает более высокой теплопроводностью, что помогает работать с большей мощностью и подходит для применений, требующих лучшего отвода тепла.

Сходство между RF-35 и RF-35A2

RF-35 и RF-35A2 относятся к линейке продуктов ORCER компании Taconic и представляют собой органические керамические материалы для высокочастотных схем, предназначенные для высокопроизводительных радиочастотных и микроволновых применений.

Все RF-35 и RF-35A2 имеют схожие диэлектрические постоянные (DK = 3,5), что указывает на то, что они обладают схожими основными электрическими характеристиками.

В RF-35 и RF-35A2 используется технология керамического наполнения и стекловолокно с покрытием из ПТФЭ, что обеспечивает им превосходные электрические и механические свойства
