Радиочастотные PCB - Печатная ПЛАТА Taconic TLY-5

Печатная плата Taconic TLY-5 RF изготовлена из очень легкого текстурированного стекловолокна и ПТФЭ, которые более стабильны по размеру, чем композитные материалы из ПТФЭ, армированные коротким волокном. Текстурированная матрица из материала TLY-5RF позволяет изготавливать печатные платы с более высокой механической прочностью, пригодные для крупномасштабного производства. Низкий коэффициент рассеяния может быть успешно применен в автомобильных радарах, работающих на частоте 77 ГГц, и других антеннах, работающих на миллиметровых волнах.

Характеристики Taconic TLY-5: чрезвычайно низкая плотность подложки, стабильный размер, самый низкий DF, низкая скорость поглощения влаги, высокая прочность на отслаивание меди, равномерная плотность, возможность лазерной абляции.

Применение Taconic TLY-5: автомобильный радар, спутниковая/сотовая связь, усилитель мощности, LNB, LNA, LNC, аэрокосмическая техника, Ka, E и W-диапазоны.

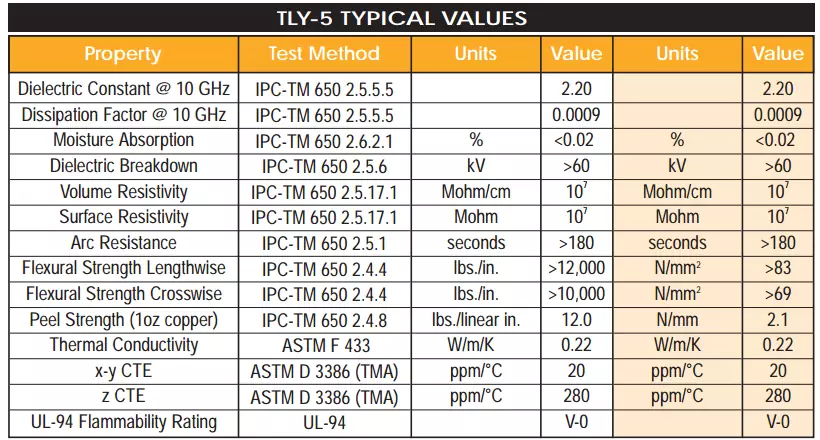

Техническое описание Taconic TLY-5

Taconic TLY-5 против Rogers 5880

Taconic TLY-5 и Rogers 5880 - это два распространенных на рынке высокопроизводительных материала для высокочастотных печатных плат, которые часто используются для высокочастотных и микроволновых применений. Несмотря на то, что они имеют схожие технические характеристики, все же существуют небольшие различия в практическом применении.

С точки зрения электрических характеристик, как Taconic TLY-5, так и Rogers 5880 обладают низкими диэлектрическими постоянными (Dk=2,2) и коэффициентами потерь (Df=0,0009), что делает их очень подходящими для применения на частотах до миллиметра. Однако, в зависимости от конкретной частоты и области применения, характеристики этих двух материалов могут незначительно отличаться. Например, TLY-5 лучше работает в условиях высокой влажности и в тех областях применения, где требуется точный контроль размеров, благодаря чрезвычайно низкому водопоглощению и превосходной прочности конструкции.

Учитывая физические свойства и условия обработки, TLY-5 изготовлен из текстурированного стекловолокна, что обеспечивает более высокую механическую прочность и подходит для крупносерийного производства. Rogers 5880 известен своей отличной адгезией к медной фольге и гибкостью при обработке. Кроме того, состояние запасов и цикл поставок производителей печатных плат также являются факторами, которые проектировщики должны учитывать при выборе материалов. Цикл заказа Taconic TLY-5 и Rogers 5880 также влияет на окончательный выбор заказчиков высокочастотных печатных плат.

С точки зрения области применения, как Taconic TLY-5, так и Rogers 5880 имеют широкий спектр применения - от аэрокосмических до автомобильных радарных систем и оборудования связи. Однако, в зависимости от конкретных требований к дизайну и предполагаемого использования конечного продукта, один материал может быть более подходящим для конкретного сценария применения, чем другой.

Несмотря на то, что Taconic TLY-5 и Rogers 5880 имеют схожие характеристики во многих аспектах, они по-прежнему демонстрируют свои уникальные преимущества в практическом применении. Выбор материала зависит от конкретных требований к дизайну, бюджетных ограничений и особенностей цепочки поставок.
