Радиочастотные PCB - Печатная плата из тефлона

Тефлоновые печатные платы, или платы на основе ПТФЭ (политетрафторэтилена), широко используются в высокочастотной и СВЧ-электронике благодаря своим уникальным диэлектрическим характеристикам. Эти материалы обеспечивают стабильную работу сигналов на высоких частотах и применяются там, где к качеству передачи предъявляются повышенные требования. Разберёмся, в чём их сильные и слабые стороны.

Преимущества тефлоновой печатной платы

Чрезвычайно низкая диэлектрическая проницаемость
Диэлектрическая проницаемость ПТФЭ-материалов (например, RT/duroid 5880) составляет около 2,2 - почти в два раза ниже, чем у стандартного FR-4 (примерно 4,5). Это обеспечивает более стабильные высокочастотные характеристики и повышенную скорость передачи сигнала.

Минимальные диэлектрические потери
Тефлон отличается крайне низким тангенсом угла диэлектрических потерь (обычно менее 0,0009). В результате снижаются потери сигнала и сохраняется высокая целостность передачи даже в сложных ВЧ-и СВЧ-схемах.

Высокая размерная стабильность
ПТФЭ имеет низкий коэффициент теплового расширения, что позволяет плате сохранять геометрическую стабильность при перепадах температур. Это особенно важно для микроволновых и высокочастотных устройств, где точность параметров критична.

Хорошая теплопроводность
По сравнению с FR-4, тефлоновые платы лучше справляются с тепловыми нагрузками. Это повышает надёжность оборудования и продлевает срок службы устройств, особенно в мощных и высокочастотных системах.

Определённая гибкость
Материал ПТФЭ обладает некоторой эластичностью, что снижает механические напряжения и повышает устойчивость платы к изгибу.

Хорошая гибкость
ПТФЭ обладает определённой эластичностью, что снижает механические напряжения и повышает устойчивость платы к изгибу и деформациям.

Недостатки тефлоновой печатной платы

Ползучесть материала
Под воздействием температуры и нагрузки ПТФЭ может медленно деформироваться (эффект ползучести). В отдельных случаях это может приводить к незначительным изменениям размеров.

Сложность производства
Из-за низкой адгезии и скользкой поверхности материал сложнее в производстве по сравнению с FR-4. Сверление, металлизация и монтаж требуют особого технологического подхода, иначе возможны расслоения или повреждение отверстий.

Высокая стоимость

Цена тефлоновых плат заметно выше, чем у традиционных материалов. Это обусловлено как стоимостью самого ПТФЭ, так и более сложным производственным процессом.

Области применения тефлона

Благодаря своей термостойкости, химической инертности и отличным изоляционным свойствам тефлон широко используется в атомной и аэрокосмической промышленности, электронике, химическом производстве, машиностроении и других отраслях.

Тефлоновые высокочастотные печатные платы особенно востребованы в радиолокационных системах, спутниковой связи, базовых станциях 5G и СВЧ-модулях и высокопроизводительных электронных системах, в этих областях критически важны низкие потери сигнала, стабильность параметров и высокая надёжность.

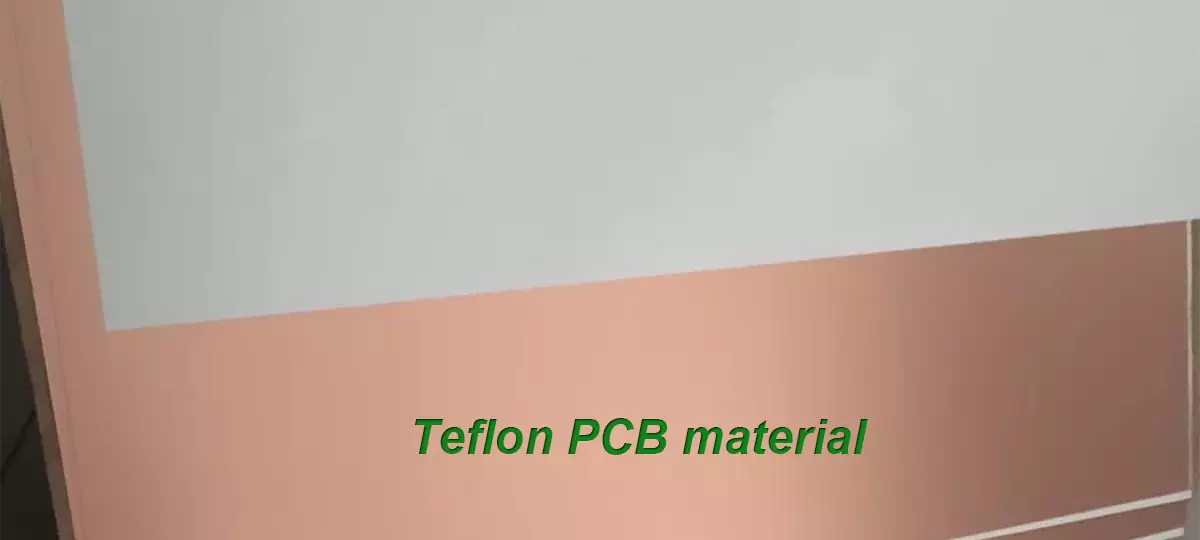

Тефлоновый материал печатной платы

Процесс изготовления печатных плат на основе ПТФЭ является относительно сложным и включает подготовку материала, формирование рисунка проводников, химическое травление, металлизацию, пайку и сборку, а также тестирование и контроль качества. В ходе производства особое внимание уделяется высокому коэффициенту теплового расширения ПТФЭ и его специфическим требованиям к химической обработке.

Печатные платы из тефлона могут стабильно работать во влажной среде благодаря низкому водопоглощению и хорошим механическим свойствам материала. ПТФЭ отличается очень низкой диэлектрической проницаемостью и диэлектрическими потерями, поэтому широко применяется в высокочастотных электронных устройствах и при изготовлении высокопроизводительных печатных плат.

Тефлоновые печатные платы обладают выраженными преимуществами, включая устойчивость к высоким и низким температурам, коррозионную стойкость, отличные изоляционные свойства и низкий коэффициент трения. В то же время для них характерны такие ограничения, как ползучесть материала, повышенная сложность обработки и более высокая стоимость по сравнению с традиционными материалами.

Компания iPCB специализируется на производстве печатных плат из тефлона и предлагает услуги быстрого изготовления образцов. Мы поддерживаем широкий выбор типов, размеров и индивидуальную обработку печатных плат. Если вам требуется изготовление или тестирование образцов печатных плат на основе ПТФЭ, свяжитесь с нами для получения дополнительной информации.

Процесс изготовления печатных плат из ПТФЭ относительно сложен и включает в себя подготовку материала, графическую печать, химическую коррозию, добавление металла, пайку и сборку, тестирование и контроль качества, а также другие этапы. В процессе изготовления  особое внимание следует уделять высокому коэффициенту теплового расширения материала ПТФЭ и его особым требованиям к химической обработке.
