ПЕЧАТНАЯ PCB - Цель и использование FPC уплотнительной доски

Плата упрочителя FPC играет важную роль в обеспечении механической поддержки FPC, потому что гибкие платы схем FPC гибки, но в определенных местах требуется жесткость.

Усиленные доски особенно необходимы, когда компоненты размещаются в гибкой области FPC, а вес этих компонентов напряжает гибкий материал. Они также могут использоваться там, где вам нужно создать жесткую поверхность платы для размещения компонентов SMT pad. Кроме того, соединители, требующие нескольких вставок, нуждаются в усилении, чтобы уменьшить напряжение на подложки. Давайте подробнее разберемся об использовании армирующих досок.

Каковы различные применения FPC уплотнительных досок?

Проще говоря, армирующие армирующие платы используются там, где определенная область гибкой платы FPC должна быть ужесточена. Вот некоторые распространенные причины использования усиления:

1. Зона поддержки доски с компонентами SMT или PTH.

2. Поддерживайте разумную толщину гибкой схемы.

3. Поддержка соединителей PCB.

4. Обеспечить лучшее обращение с доской.

5. Обеспечить, чтобы площадь доски осталась стабильной.

6. Помощь с маршрутизацией и сохранением массивов.

7. Помогите устранить напряжение и эффективно рассеять тепло.

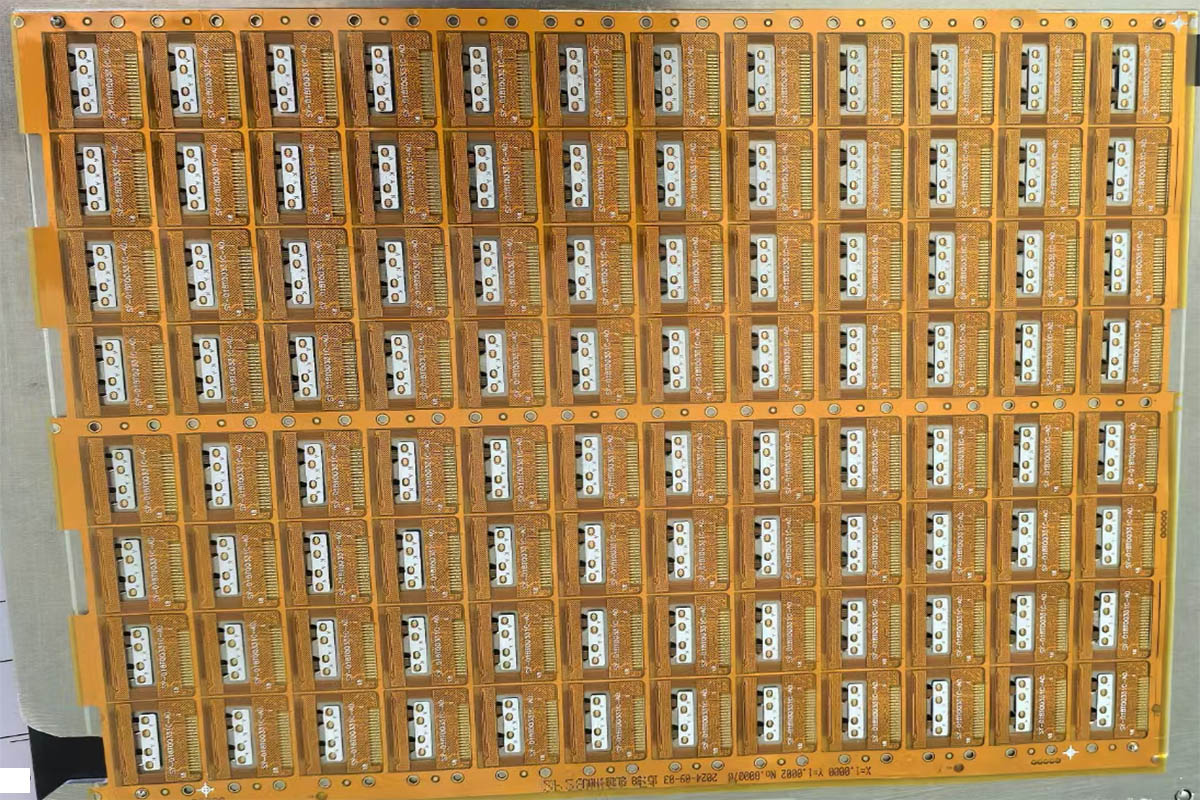

FPC упрочительная доска

В целом, требования к гибким упрочителям ПХД делятся на следующие категории использования:

1. Затвержденный компонент/зона соединителя

2. Требования к толщине ZIF (нулевая сила вставки)

3. Локальные ограничения изгиба

4. Усиление компонента/соединителя

Утвердители FPC создают жесткую область, которая соединяет компоненты и соединения. Они также защищают спарные соединения, обеспечивая, чтобы сгибка не изгибалась в области компонента. Утвердители FPC обеспечивают увеличение толщины на контактных пальцах, чтобы соответствовать конкретным спецификациям соединителя.

Как выбрать правильный материал уплотнителя FPC?

Утвердители FPC обычно состоят из FR4 или жесткого полиимида.

Типичная толщина армировки варьируется от 0,002" до 0,059". Толщина армировки варьируется от 0,002" до 0,010", а толщина жесткого армировки варьируется от 0,008" до 0,059". В целом, чем толстее упрочитель FPC, тем лучше она обеспечивает поддержку. Однако требования каждого дизайна разные.

Некоторые случаи использования также требуют использования нержавеющей стали или алюминия в качестве упрочителей FPC. Конечно, недостаток использования этих инструментов в том, что они слишком дороги.

Как использовать FPC уплотнительные доски?

В случае покрытых компонентов с проходящим отверстием, уплотнительная доска FPC расположена на той же стороне гибкой доски, что и компонент. Это облегчает доступ к подушкам на гибкой схеме.

Также можно прикреплять арматуры к обеим сторонам детали, но в этом случае сборка ПХД требует обзора конфигурации массива.

Когда конструкция гибкой схемы FPC требует сборки панелей, рекомендуется использовать армирующие платы FR4 по всей границе массива. Таким образом, дополнительные инструментальные доски не требуются. Кроме того, он позволяет детали проходить автоматизированную сборку, как жесткая плата.

При креплении арматуры к петле требуются тепло и давление. Чувствительные к давлению клеи также могут использоваться для крепления уплотнительных досок FPC.

Два популярных клея включают: 1. чувствительные к давлению клеи;  2. Термические клеи.

Чтобы правильно выбрать клей, некоторые факторы, которые следует учитывать, включают: 1. Термическое воздействие;  2. Химическая устойчивость;  3. Способность слияния различных материалов.

Меры предосторожности при использовании уплотнительных досок FPC

При использовании армирующих досок следует отметить, что армировка должна перекрываться с открытой крышкой для снижения давления. Кроме того, при использовании нескольких уплотнителей должна сохраняться одна и та же толщина уплотнителя FPC.

Преимущества использования уплотнителей FPC нельзя переоценить, когда нам нужна жесткая область в схеме для защиты компонентов или соединителей. Это обеспечивает, чтобы схема FPC не изгибалась, а целостность паевых соединений была защищена. FR4 обычно используется в качестве материала FPC для укрепления конкретных областей схемы.
