Технология PCBA - Роль красного клея в литейном производстве пуансонов SMT

Мы часто видим, что некоторые печатные платы будут использоваться в процессе склеивания красным клеем, так почему же SMT-части литейного производства используют процесс склеивания красным клеем?

Клей SMT red - это однокомпонентный клей на основе эпоксидной смолы, который быстро отверждается после хранения при комнатной температуре и нагревании, обеспечивает отверждение при низких температурах, сверхскоростное нанесение микромелкозернистого покрытия без вытягивания, перетекания и разрушения, стабильную форму, вязкостные характеристики "истончения при сдвиге" и низкую гигроскопичность., он подходит для использования в процессе SMT-печати с диафрагмой при комнатной температуре, форму точки очень легко контролировать, она стабильна при хранении и имеет отличную адгезивную форму точки. Его вязкость при растяжении при сдвиге и низкая гигроскопичность делают его пригодным для использования в процессах SMT-печати с отверстиями при комнатной температуре.

Клей SMT red равномерно распределяется с отвердителями, пигментами, растворителями и другими клеями, которые в основном используются для закрепления компонентов на печатной плате.В основном он используется для закрепления компонентов на печатной плате, а затем помещается в печь или паяльную машину оплавлением для нагрева и отверждения после наклеивания компонентов.Это не то же самое, что так называемая паяльная паста, которая после нагревания затвердевает, а затем снова нагревается и не растворяется, то есть, процесс термического отверждения необратим.Эффективность SMT-клея зависит от условий термического отверждения, соединяемого объекта, используемого оборудования и условий эксплуатации.При использовании SMT-клея необходимо выбирать клей в соответствии с производственным процессом.

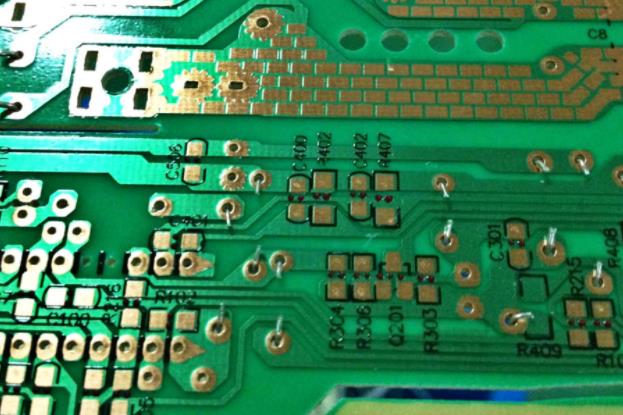

Красный клей SMT

Роль красного клея SMT

1.При пайке волной, чтобы предотвратить выпадение компонентов при прохождении платы через резервуар для припоя, для фиксации компонентов на плате используется красный клей.

2.In в процессе двусторонней пайки оплавлением, чтобы крупные устройства на той стороне, которая была припаяна, не расплавились и не отвалились из-за высокой температуры, используется красный клей.

3.It используется в процессе пайки оплавлением и нанесения предварительного покрытия для предотвращения смещения и отрыва во время монтажа.

4.In кроме того, когда количество печатных плат и компонентов меняется, их можно пометить кусочком клея.

Технологическая окантовка красным клеем

1.Конвейерная печать: Трафаретная гравировка отверстий в соответствии с типом деталей, характеристиками подложки для определения толщины, размера и формы отверстий.Преимущества - высокая скорость и эффективность.

2.Дозирующий трубопровод: Дозирование - это использование сжатого воздуха, красного клея через специальную дозирующую головку на подложку, размер точки склеивания, величина по времени, диаметр напорной трубки и другие параметры для управления дозирующей машиной, которая имеет гибкую функцию.Для разных деталей мы можем использовать разные дозирующие головки, настраивать параметры для изменения, вы также можете изменить форму и количество точек для достижения эффекта, преимущество в удобстве, гибкость и стабильность.Преимущество в удобстве, гибкости и стабильности.Недостаток в том, что легко использовать проволоку для вытягивания и воздушный пузырь.Мы можем регулировать рабочие параметры, скорость, время, давление воздуха и температуру, чтобы свести к минимуму эти недостатки.

3.Конвейер для поворота иглы: Это специальная игольчатая пленка, погруженная в неглубокий поддон для клея, каждая игла имеет наконечник для клея, когда наконечник для клея касается подложки, он отделяется от иглы, количество клея можно варьировать в зависимости от формы иглы и диаметра иглы. размер изменения.

Количество клея можно варьировать в зависимости от формы и диаметра иглы:

1. Чем выше температура отверждения и чем дольше время отверждения, тем выше прочность сцепления.

2.Поскольку температура клея будет меняться в зависимости от размера деталей подложки и положения крепления, мы предлагаем определить наиболее подходящие условия отверждения.

3.Время отверждения: 100℃*5 минут, 120℃*150 секунд или 150℃*60 секунд.

4.Хранение красного клея: может храниться при комнатной температуре в течение 7 дней, при температуре менее 5 ℃ - более 6 месяцев, при температуре 5 ~ 25 ℃ - более 30 дней.

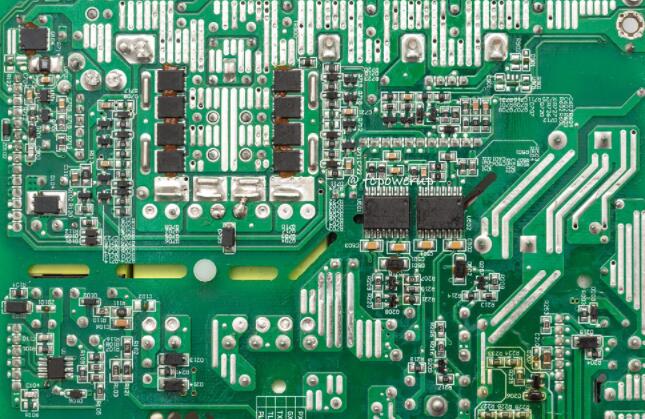

печатная плата с красным клеем

Распространенные проблемы с красного клея SMT:

1. Причиной недостаточного сцепления является:

Недостаточное количество клея.

Гель отверждается не на 100%.

Печатная плата или компоненты загрязнены.

Сам гель хрупкий, не обладает прочностью.

2.Недостаточный объем клея или его утечка являются причинами и мерами противодействия.:

Трафарет для печати очищается нерегулярно. Его следует протирать этиловым спиртом каждые 8 часов.

В геле есть загрязнения.

Отверстие сетчатой панели слишком маленькое или давление подачи слишком низкое, что приводит к недостаточному нанесению клея.

Пузырьки воздуха в геле.

Если дозирующее сопло засорилось, немедленно очистите его.

Если температура предварительного нагрева дозирующего сопла недостаточна, установите температуру дозирующего сопла на 38℃.

3.Растягивание

Вытягивание связано с тем, что при нанесении клей невозможно разорвать, и клей соединяется нитью накала в направлении движения распределительной головки. Количество проволочных соединений увеличивается, и клей покрывает печатные площадки, что приводит к плохой пайке. Это явление особенно вероятно при использовании дозирующей насадки больших размеров. На вытягивание клея в основном влияют вытягивающие свойства смолы, которая является основным компонентом клея, и условия дозирования.

Решение проблемы красного клея:

1.Уменьшите скорость перемещения

2.Чем ниже вязкость и чем выше тиксотропность материала, тем меньше вероятность вытягивания проволоки, поэтому выбирайте этот тип клея по возможности чаще.

3.Отрегулируйте температуру термостата немного выше, принудительно настроив ее на низкую вязкость и высокую тиксотропность сращивающего клея, а затем также примите во внимание срок хранения сращивающего клея и давление дозирующей головки.

Приведенный выше пример красного клея в разделе SMT "Общие проблемы и решения" объясняет, почему в литейном производстве используется красный клей?
