ПЕЧАТНАЯ PCB - Особая роль конформального покрытия

Конформное покрытие относится к покрытию поверхности электронного оборудования тонкой защитной пленкой, предназначенной для защиты плат и компонентов от внешних факторов окружающей среды, таких как влага, пыль, химические вещества и другие коррозионные вещества. С непрерывной миниатюризацией и высокой производительностью электронных изделий конформальные покрытия играют все более важную роль в электронной промышленности, особенно в аэрокосмической, автомобильной, медицинской технике и других областях, требующих высокой надежности.

Конформные покрытия классифицируются на ультрафиолетовое отверждение, термическое отверждение, влажное отверждение, электрическое отверждение и воздушное отверждение в соответствии с методом отверждения, среди которых световые отверждение конформных покрытий имеют преимущества быстрой скорости отверждения, применимости к теплочувствительным подложкам, низких первоначальных инвестиций, снижения испарения растворителя, низких эксплуатационных затрат и экономии Кроме того, световые конформальные покрытия отвечают требованиям защиты окружающей среды, поэтому их развитие быстро. Однако есть несколько недостатков световой вытверждения (1) глубина вытверждения ограничена, (2) в цветной системе трудно применять, (3) теневую часть нельзя вытвердить, вытверждение формы объекта ограничено.

Поверхность PCB плагин-в комплекс, только световое отверждение повлияет на плагин-в тень часть эффекта отверждения, поэтому исследования и разработки конформальных покрытий используются в свете, темных условиях может быть отвержден двойный механизм отверждения, который может обеспечить, что большая часть областей на PCB быстрое отверждение, чтобы облегчить реализацию последующего процесса, но также обеспечить, что небольшое количество затененных областей в краткосрочной перспективе отверждения полностью, не только для улучшения эффективности производства покрытия платы, но и для обеспечения того, что конформальное покрытие полного отверждения, может применяться к различным сложным типам защит Общее двойное вытверждение - это легкое тепловое вытверждение, легкое влажное вытверждение, легкое химическое вытверждение и легкое химическое воздушное вытверждение.

Вы найдете пять типов конформальных покрытий, обычно используемых на ПХД.

Эти типы покрытий обладают уникальными свойствами и могут использоваться в различных условиях.

К ним относятся:

Акриловые смолы: эти покрытия широко используются для их гибкости и простоты нанесения и удаления.

Полипараксиленовые смолы: вы найдете эти смолы на основе параксилена и обычно используются в условиях вакуума.

Полиуретановые смолы: эти типы смол также могут быть найдены в двухэтажных комбинациях. Они имеют относительно длительное время вытверждения и впечатляющую устойчивость к химической атаке.

Силиконовые смолы: Силиконовые покрытия обладают отличными долговечными свойствами и прозрачностью, подходящими для солнечной функциональности.

Эти покрытия не могут быть удалены с помощью растворителей, поскольку они не растворяются в них.

Эпоксидные смолы: эти покрытия демонстрируют отличную устойчивость к физическому, влажному и химическому вторжению.

Они могут применяться всеми доступными методами, но их трудно удалить.

конформальное покрытие

Соответствующие покрытия на платах

Конформное покрытие - это покрытие, используемое для защиты ПХД от внешних факторов окружающей среды, таких как влага, пыль и химические вещества. Он улучшает надежность и долговечность платы, образуя защитную пленку на поверхности платы. Ниже приводится конкретный процесс применения и роль конформального покрытия на плате.

1. Процесс применения соответствующего покрытия

Применение конформальных покрытий обычно делится на несколько этапов: подготовка, покрытие, утверждение и осмотр.

Подготовка: Первый шаг - очистить поверхность доски, чтобы удалить жир, пыль и примеси. Это важный шаг для обеспечения хорошей адгезии покрытия. После этого маскирующая лента или пленка используется для защиты областей, которые не нуждаются в покрытии, таких как соединения или слоты.

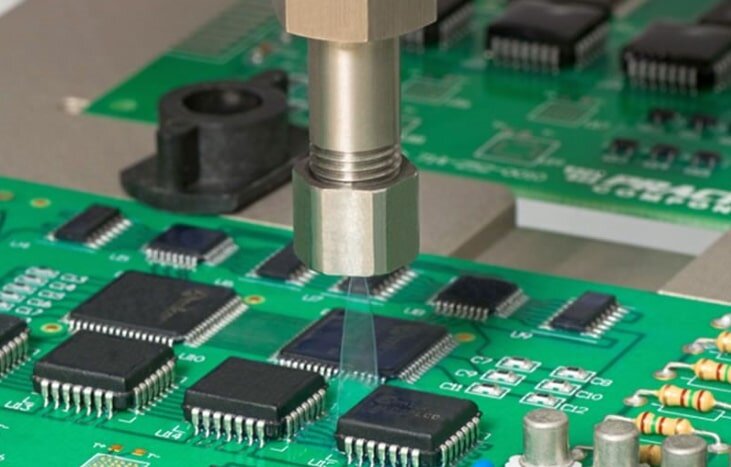

Покрытие: Существуют различные методы покрытия, обычными являются распыление, щетка, погружение и потоковое покрытие.

Опыление: Подходит для крупномасштабного производства, покрытие равномерно распыляется на поверхность доски с помощью распылительного пистолета.

Честка: Подходит для производства небольших партий, ручная работа относительно проста.

Погрузительное покрытие: доска погружена в раствор покрытия, который подходит для более толстых покрытий.

Вытверждение: После нанесения покрытия оно должно быть стабилизировано процессом вытверждения. Общие методы отверждения включают тепловое отверждение (выпечка при высокой температуре), ультрафиолетовое отверждение и сушку на воздухе. Различные типы покрытий вылечают разными способами.

Проверка: После отверждения необходимо проверить качество покрытия, такое как равномерность толщины и наличие пузырей или трещин.

2.  Роль конформального покрытия

Основные функции конформального покрытия на платах включают следующие:

Анти-влага и антикоррозия: Соответствующее покрытие может предотвратить плату от влаги и коррозии, особенно в влажных условиях, может эффективно защитить плату от влаги.

Защита от пыли: покрытие предотвращает попадание пыли и мелких частиц на плату и уменьшает сбои, вызванные накоплением пыли.

Электрическая изоляция: Соответствующие покрытия также обеспечивают определенную электрическую изоляцию, уменьшая проблемы, вызванные утечкой тока и электростатическим разрядом.

Улучшенная механическая прочность: покрытие повышает устойчивость доски к вибрациям и ударам, особенно в таких областях, как промышленность или автомобильная промышленность, и может эффективно предотвратить повреждение доски в вибрирующей среде.

Продлить срок службы: защищая плату от факторов окружающей среды, конформальные покрытия могут значительно продлить срок службы платы и снизить уровень сбоев.

Применение конформальных покрытий на платы имеет решающее значение для обеспечения надежной защиты плат, позволяющих им стабильно работать в сложных и требовательных рабочих условиях. Благодаря надлежащим методам покрытия и контролю процесса конформальные покрытия могут повысить защитные свойства плат, продлить их срок службы и обеспечить высокую надежность электронного оборудования. В результате конформальные покрытия стали неотъемлемой частью производственной промышленности электроники и широко используются в потребительской электронике, автомобильной электронике, промышленном управлении, медицинских устройствах, аэрокосмической и многих других областях.
