способ изготовления прозрачной печатной платы
2025-04-30
Смотреть:277
Автор:iPCB

Прозрачная печатная плата изготовлена из прозрачной подложки (такой как стекло, полиимид или пластик) и прозрачного проводящего материала (такого как ITO, серебряная нанопроволока), который обладает как проводимостью, так и светопропусканием и широко используется в гибких дисплеях, smart touch и медицинском оборудовании. Прозрачная печатная плата используется для формирования электронных схем и электрических соединений. Прозрачные платы обеспечивают превосходное поле действия оптического волокна и не пропускают свет. Они не требуют радиаторов, могут быть изготовлены на больших площадях, имеют низкие диэлектрические потери и относительно просты в изготовлении.

Прозрачные печатные платы изготавливаются из различных материалов. Наиболее распространенным материалом, используемым для изготовления таких печатных плат, является стекло. Стекло получают из смеси песка, золы, известняка и содовой воды.

Для изготовления прозрачных печатных плат можно использовать и другие материалы, такие как сапфировое стекло или керамические печатные платы. : Сапфировое стекло является самым прочным из всех разновидностей стекла. Прозрачные керамические печатные платы изготавливаются из различных материалов. Наиболее распространенные материалы, используемые для этой цели, включают оксид иттрия, арон, оксид алюминия или оксид окиси алюминия, оксид магния, алюминиево-магниевую шпинель и т.д.


Ниже представлен способ изготовления прозрачной печатной платы, который характеризуется тем, что включает следующие этапы:

(1) открытие равномерно распределенных и сквозных токопроводящих отверстий на стеклянной подложке.;

(2) установить в токопроводящее отверстие полую медную трубку, которая соответствует размеру токопроводящего отверстия и имеет длину, равную толщине стеклянной подложки, и расположить торцевую поверхность полой медной трубки на одном уровне с поверхностью стеклянной подложки.;

(3) приготовление токопроводящей пасты с массовым соотношением 65-75:3:5-10:10-20:1-3 с использованием токопроводящего порошка, порошка низкотемпературного стекла, этилцеллюлозы, соснового спирта и дибутилмалеата и нанесение токопроводящей пасты на одну из плоскостей стеклянной подложки.;

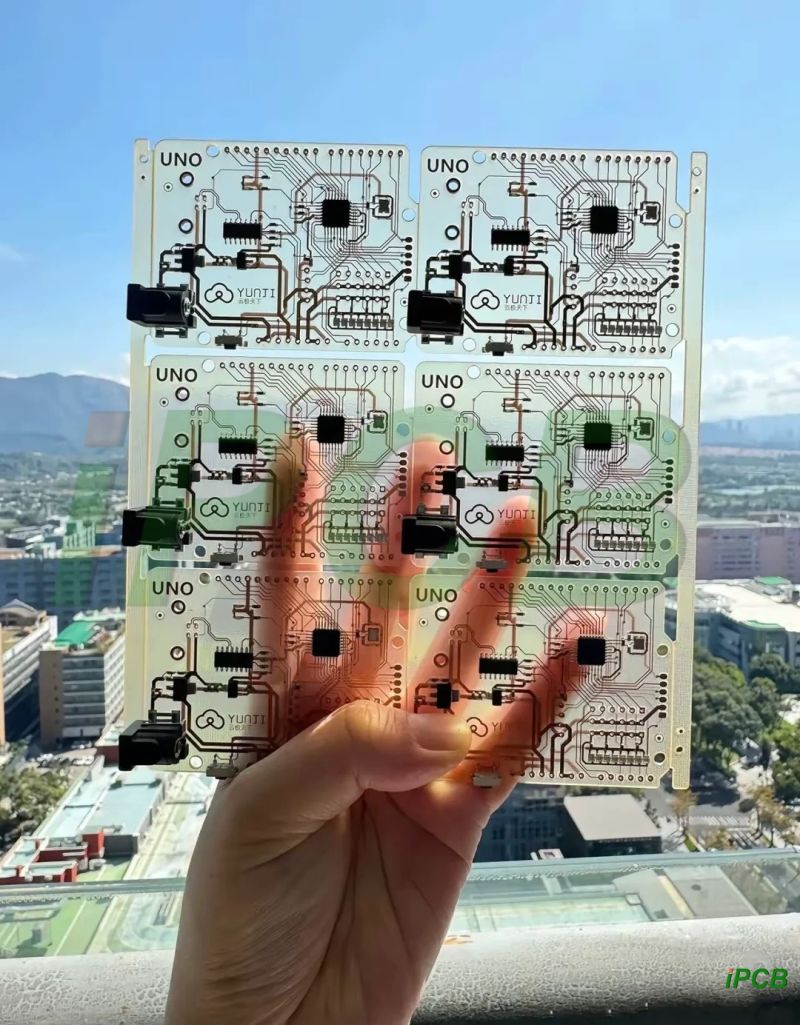

transparent pcb board

(4) запекание стеклянной подложки с нанесенной с одной стороны токопроводящей пастой при температуре 120-150°C в течение 100-300 секунд для затвердевания токопроводящей пасты.;

(5) Нанесите токопроводящую пасту на другую плоскость стеклянной подложки, затем запеките стеклянную подложку с нанесенной с обеих сторон токопроводящей пастой при температуре 120 ~150 ℃ в течение 100 ~300 секунд, чтобы токопроводящая паста затвердела на обеих плоскостях.;

(6) Поместите стеклянную подложку при температуре 550 ~ 600 ℃ в течение 300 ~ 360 секунд, затем поместите ее при температуре 710 ~ 730 ℃ в течение 120 ~ 220 секунд и, наконец, охладите до комнатной температуры, чтобы расплавить проводящую пасту и стеклянную подложку в единое целое и сформировать проводящая цепь. Токопроводящая цепь распределяется по поверхности стеклянной подложки и становится ее частью. Две токопроводящие цепи электрически соединяются через полую медную трубку, образуя прозрачную двухслойную печатную плату на основе стекла.


Настоящее изобретение предлагает способ изготовления прозрачной печатной платы, который может реализовывать получение прозрачной двухслойной печатной платы на основе стекла. Коэффициент пропускания света подготовленной двухслойной печатной платы на основе прозрачного стекла превышает 90%, она обладает сверхпроводимостью, а полное сопротивление проводимости составляет менее 5×10-8 Ом. Изготовленная двухслойная печатная плата на основе прозрачного стекла не имеет диэлектрических связей, благодаря чему печатный слой обладает хорошей теплопроводностью при подаче на высокую мощность, а печатный слой плотно сливается с молекулами стеклянной пластины, что позволяет монтировать электронные компоненты SMD, которые нелегко отслаивать.


Преимущества печатных плат из прозрачного стекла по сравнению с традиционными печатными платами


Легко увидеть, что находится внутри печатной платы, поскольку прозрачная печатная плата лучше видна, чем традиционные непрозрачные печатные платы. Они также позволяют легко идентифицировать компоненты, которые могут быть скрыты за непрозрачными платами при установке в корпус, такие как резисторы, конденсаторы и другие компоненты.


Прозрачные платы также позволяют легко идентифицировать перемычки или другие соединения между слоями многослойных плат, что облегчает решение проблем с межслойным соединением.


Применение прозрачных печатных плат становится все более широким. В последние годы мы активно разрабатываем и официально выпускаем на рынок новые прозрачные печатные платы, которые привлекли широкое внимание в отрасли. Прозрачные печатные платы не только обладают значительными преимуществами в производительности, но и своим уникальным внешним видом придают бесконечное очарование электронным устройствам нового поколения.
