ПЕЧАТНАЯ PCB - Двуслойная конструкция PCB

PCB (печатная плата), является важным электронным компонентом, поддержкой электронных компонентов и носителем для электрического соединения электронных компонентов. Поскольку она изготовлена с помощью электронной печати, она называется «печатной» платой.

Двуслойная плата PCB является двухслойной платой. Существуют проводки с обеих сторон двухслойной платы. Однако, чтобы использовать проводы с обеих сторон, между двумя

сторонами должны быть соответствующие соединения схемы. Этот "мост" между схемами называется направляющим отверстием. Руководящее отверстие - это небольшое отверстие,

заполненное или покрытое металлом на ПХД, которое может быть подключено к проводам с обеих сторон. При нарисовке двусторонней платы с ПХД с помощью PROTEL, нарисовка

проводов на верхний слой (верхний слой) для соединения компонентов - нарисовать плату на верхний слой; выбирая BottomLayer (нижний слой), нарисуйте проводы на нижнем слое для

соединения компонентов, чтобы нарисовать доску на нижнем слое. Вышеизложенное - нарисовать двухслойную ПХД, что означает нарисовать проводы как на верхнем, так и на нижнем

слоях ПХД. Двусторонние доски решают сложность переплетенной проводки в односторонних досках (ее можно соединить с другой стороной через отверстия), то есть есть проводки с

обеих сторон, а компоненты можно спаять спереди или сзади. Он более подходит для более сложных схем, чем односторонние платы.

Двуслойная плата PCB - принципы конструкции и проводки

Загрузочный провод двухслойной платы предназначен для того, чтобы быть сформирован в сетчатой раме, то есть более параллельные загрузочные проводы закладываются на одну сторону платы печатной схемы, а на другую сторону - вертикальный загрузочный провод копировочной платы, а затем они соединяются с металлизированными виами на пересечении (сопротивление через должно быть небольшим).

Учитывая, что заземливающий провод должен быть предоставлен вблизи каждого чипа IC, заземливающий провод часто закладывается каждые 1 до 115 см. Такие плотные заземливающие проводы делают площадь сигнальной петли меньшей, что способствует уменьшению излучения. Этот метод конструкции наземной сети должен быть до прокладки сигнальных линий, иначе его трудно достичь.

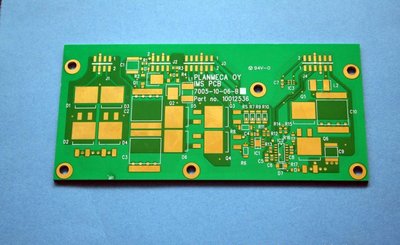

ПХБ

Принципы проводки сигнальной линии двухслойной платы PCB

После того, как на двухслойной плате определяется разумная размещение компонентов, сначала проектируется электрическая линия копирования платы наземной сети, а затем закладываются важные линии, чувствительные к линиям, и высокочастотные линии, а затем закладываются общие линии-низкочастотные линии. Ключевые проводы имеют независимое питание, петлю заземления, и проводы очень короткие, поэтому иногда линия заземления закладывается рядом с ключевой линией рядом с линией сигнала, чтобы сформировать рабочую петлю.

Принципы проводки верхних и нижних поверхностей четырехслойной платы идентичны сигнальным линиям двухслойной платы. Первыми устанавливаются ключевой кристалл, кристаллическая осцилляторная схема, часовая схема, процессор и другие сигнальные линии, и следует следовать принципу минимизации площади циркуляции.

Когда работает IC-схема печатной платы, область циркуляции упоминалась много раз ранее. На самом деле, это происходит от концепции дифференциального режима излучения. Например, определение дифференциального режима излучения: цепочка рабочего тока течет в сигнальной петле, и эта сигнальная петля будет генерировать электромагнитное излучение. Поскольку этот ток является дифференциальным режимом, излучение, генерируемое сигнальной циклой, называется излучением дифференциального режима. Формула расчета его радиационного поля: E1=K1·f2·I·A/γ

Где: E1---Сила поля излучения в пространстве γ печатной платы для копирования дифференциального режима может быть видна из формулы излучения дифференциального режима. Его мощность поля излучения пропорциональна рабочей частоте f2, зоне циркуляции A и рабочему току I. Например, когда определяется рабочая частота f, размер зоны циркуляции является ключевым фактором, который можно напрямую контролировать в нашем проекте. В то же время, если рабочая скорость циркуляции и ток соответствуют надежности, чем больше, тем лучше. Чем узнее край прыжка сигнала и нижний край прыжка, чем больше и шире его гармоничный компонент, чем выше электромагнитное излучение, и чем больше мощность, тем больше ток (как упоминалось выше), чего мы не ожидаем.

Ниже приведены несколько исходных значений площади циркуляции, допускаемых логическими схемами, которые могут соответствовать стандарту радиационного класса В. Можно видеть, что чем быстрее скорость переключения схемы, тем меньше допустимая площадь.

По возможности критические соединения могут быть окружены заземными проводами. После маршрутизации копирования платы ПХД все пробелы могут быть покрыты заземными проводами, но следует отметить, что эти заземные проводы должны быть коротко закрыты с низким импедансом соединений большого заземного слоя для достижения хороших результатов (Примечание: требования к пробелу должны соответствовать условиям, таким как расстояние оползнивания и т. д.).

Двуслойная плата PCB - навыки проводки

Привлекательно использовать автоматический маршрутизатор для проектирования ПХД. В большинстве случаев автоматическое маршрутизация не вызывает проблем для чисто

цифровых схем (особенно низкочастотных сигналов и схем низкой плотности). Однако при попытке использовать автоматические инструменты маршрутизации, предоставляемые

 программным обеспечением для проводки для маршрутизации аналоговых, смешанных сигналов или высокоскоростных схем, могут возникнуть некоторые проблемы и могут вызвать

 очень серьезные проблемы с производительностью схемы.  [1] Есть много вещей, которые следует учитывать в отношении маршрутизации, но более сложной проблемой является метод

 заземления. Если путь заземления начинается с верхнего слоя, заземление каждого устройства подключается к заземленному проводу через тяговый провод на этом слое. Для каждого

устройства на нижнем слое петля заземления образуется путем соединения проходящего отверстия на правой стороне платы с верхним слоем. Непосредственные красные флаги, которые

пользователи видят при проверке проводки, указывают на то, что есть несколько петель земли. Кроме того, петли земли на нижнем слое разделены горизонтальной линией. Это может

уменьшить воздействие цифрового переключения δi/δt на аналоговые схемы. Однако следует отметить, что обе двухслойные платы имеют плоскость земли на нижнем слое платы.

Эта конструкция позволяет инженерам быстро увидеть проводку при устранении неисправностей, и этот метод часто встречается на демонстрационных и оценочных досках производителей

 устройств. Но более типично закладывать плоскость земли на верхний слой платы для уменьшения электромагнитных помех (ЭМИ).

Двуслойная плата PCB - этапы эксплуатации проектирования

Подготовка схемы схемы

Создать новый файл PCB и загрузить библиотеку пакетов компонентов

Планируйте плату

Загрузка сетевой таблицы и компонентов

Автоматическое размещение компонентов

Корректировка макета

Анализ плотности сети

Установить правила проводки

Автоматическая проводка

Ручное регулирование проводки

Опыт проектирования двухслойной платы PCB (опыт встроенного аппаратного обеспечения)

Разстояние между размещением обычно 10mil, и 5mil требуется для проводки высокой плотности

Провод, выходящий из пачного сиденья, должен быть не менее 10 миль перед изменением направления. Не делайте проволоку по диагонали, что будет производить острые углы и выглядеть неприятно

Виа основной линии электроснабжения (с относительно большим током) используют двойные отверстия параллельно, чтобы предотвратить сбой схемы, если один из них сбоется

Конденсатор входа мощности использует керамику 100uf и 104. Выходная мощность конденсатора должна быть достаточно большей, чтобы удовлетворить требования схемы (она не будет мгновенно снижать напряжение, когда ток большой). Чем ближе диод выключения к выходному штифту чипа питания, тем лучше.

Следует рассчитать мощность сопротивления и конденсатора части источника питания, и упаковка должна соответствовать требованиям к мощности.

Для нескольких радиочастотных схем радиочастотное излучение может быть перекрестно накладено на различные слои, чтобы уменьшить помехи.

Обратите внимание на ведущее положение, которое должно соответствовать схеме. Невозможно вывести в любом положении, если сигнал одинаков.

При маршрутизации сигнальных линий с одинаковыми характеристиками характеристики сигнала должны быть одинаковыми, расстояние маршрутизации должно быть максимально длинным, а количество путей должно быть одинаковым.

Некоторые конденсаторы разъединения источника питания и конденсаторы фильтра могут быть размещены на штифтах на обратной стороне, чтобы сэкономить место и сократить расстояние проводки.

Проводка принимает проводку по долготе и широте, а верхние и нижние слои четко проводятся, что также может уменьшить проезды и уменьшить помехи.

При нарисовании схемы номинальный ток и номинальная мощность чипа питания должны быть строго рассчитаны для удовлетворения фактических требований к нагрузке.

При проводке поставьте компоненты подключения вокруг, а не в области проводки, что вызовет переплетение и повлияет на маршрутизацию по долготе и широте. Предотвратить переплетение, поскольку групповый сварочный слой схемы может быть поцарапан во время сварки, поэтому при сварке штифтов может возникнуть адгезия.

Запрещается закладывать медь под сетевый чип.

При сварке кристаллический осциллятор должен быть строго опущен, поскольку чрезмерная вибрация повлияет на его производительность.

Четыре угла платы ПХБ сделаны в округлые углы, чтобы предотвратить царапины.
