Что такое кремниевая пластина?

Пластина, также известная как кремниевая пластина, представляет собой тонкий срез кристаллического кремния высокой чистоты. Кремниевые пластины особенно полезны при производстве печатных плат в качестве подложек для чипов. Кремний является седьмым по распространенности элементом во всей Вселенной и вторым по распространенности на Земле. К числу наиболее распространенных кремнийсодержащих материалов относятся песок, кварц и т.д. Кремний является одним из основных элементов в таких строительных материалах, как кирпич, цемент и стекло. Кремний в настоящее время является наиболее широко используемым полупроводником в области полупроводниковой техники.

Хотя кремниевые чипы могут выглядеть как металлы, это не совсем так. Металлы являются хорошими проводниками электричества, которое представляет собой движение электронов, благодаря тому, что "свободные электроны" легко перемещаются между атомами. С другой стороны, чистый кристалл кремния является практически изолятором, пропуская через себя очень мало тока. Однако способность кремния проводить электричество можно изменить, легировав его.

Легирование - это введение небольшого количества примесей в кристаллы кремния с целью изменения его свойств и превращения в проводник. Эти примеси, используемые для легирования, называются легирующими добавками.

Сам по себе кремний не очень хорошо проводит электричество, однако его можно легировать, чтобы поддерживать удельное сопротивление на нужном уровне. В процессе производства чипов в кремний добавляются такие легирующие вещества, как азот, индий, алюминий, галлий и бор. Следовательно, чтобы превратить непроводящий кремний в полупроводник, его необходимо превратить в пластину.

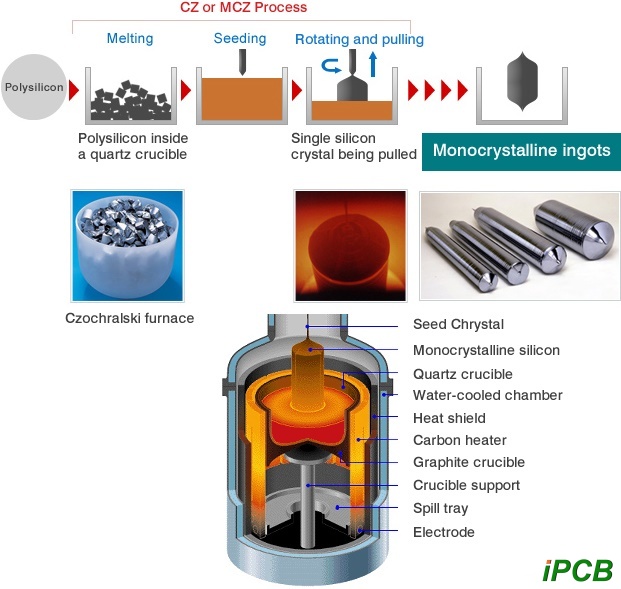

Кремниевые пластины бывают разных форм и размеров, в зависимости от их назначения. Размеры пластин варьируются от 2 до 12 дюймов, наиболее распространенными являются 6 дюймов, 8 дюймов и 12 дюймов. Они являются ключевым материалом в интегральных схемах, которые состоят из множества транзисторов, предназначенных для выполнения конкретных задач. Кремний представляет собой плоский диск с зеркально отполированной поверхностью, который широко распространен и используется практически в каждом электронном устройстве. Это распространенный материал для изготовления полупроводников, а гладкая поверхность кремния повышает его чистоту, что делает его пригодным для изготовления полупроводниковых приборов. Методами изготовления кремниевых пластин являются вертикальные методы подтягивания по Бриджмену и Чохральскому.

Применение кремниевых пластин

Как упоминалось ранее, кремниевые пластины в основном используются в интегральных схемах (ИС), поскольку они являются ключевым компонентом микросхем. ИС представляют собой набор электронных компонентов, которые работают вместе для выполнения определенной задачи. Несмотря на то, что с течением времени были протестированы различные полупроводники, кремний зарекомендовал себя как более надежный вариант. Кремниевые пластины используются во множестве устройств по всему миру. Они применяются в различных отраслях промышленности. Ниже приведены подробные примеры использования кремниевых пластин:

1. Полупроводники

Полупроводники бывают разных видов и конфигураций и являются строительными блоками различных электронных устройств. К ним относятся транзисторы, диоды и интегральные схемы. Они изготавливаются с использованием кремниевых пластин, что делает их компактными и эффективными. Благодаря своей способности выдерживать широкий диапазон напряжений и токов, они используются в оптических датчиках, силовых устройствах и даже лазерах.

2. Электроника и вычислительная техника

Кремниевые пластины широко используются в области электроники и вычислительной техники и являются основой цифровой эры. Микросхемы оперативной памяти - это тип интегральных схем, которые изготавливаются из кремниевых пластин. Это делает кремниевые пластины важными в компьютерной индустрии. Кроме того, кремниевые пластины часто используются для производства многих устройств, таких как смартфоны, автомобильная электроника, бытовая техника и беспилотные летательные аппараты. На самом деле, в любом электронном устройстве есть расширенные возможности использования кремниевых пластин. Новые технологии производства и автоматизированные процессы сделали их более эффективными.

3. Оптика

Для оптической калибровки часто специально изготавливают полированные кремниевые пластины. Кремниевые пластины являются идеальным экономичным материалом для отражающих оптических и инфракрасных (ИК) применений. Для изготовления кремниевых пластин для оптических устройств используются методы плавающей зоны или CZ-технологии. Это связано с тем, что эти методы дают меньше дефектов и имеют более высокую производительность, чем другие методы. Они используются в микрооптических и волоконно-оптических устройствах по всему миру. Очевидным примером является датчик изображения (CIS), изготовленный из комплементарного металлооксидного полупроводника (CMOS), который используется в камерах.

4. Солнечные элементы

Для повышения эффективности и поглощения большего количества солнечного света в солнечных элементах используются кремниевые пластины. Часто используются такие материалы, как аморфный кремний, монокристаллический кремний и теллурид кадмия. Производственные процессы, такие как метод плавающей зоны, могут повысить эффективность солнечных элементов почти на 25%. Как и микрочипы, солнечные элементы производятся в аналогичном процессе. Чистота и качество, требуемые для солнечных элементов, не такие высокие, как для компьютеров и другой электроники.

5. Аэрокосмическая промышленность

С момента своего появления кремниевые пластины широко используются в аэрокосмической отрасли благодаря своим превосходным эксплуатационным характеристикам и качеству. Кремниевые пластины часто используются в качестве покрытий и связующих материалов в авиационной промышленности, а также для защиты и изоляции прецизионных инструментов от экстремальных температур. На протяжении десятилетий он был хорошим выбором, заслуживающим доверия, благодаря широкому применению и высокой термостойкости. Силикон является наиболее часто используемым материалом в этой отрасли. Большинство из них - химически связные полимеры, образованные на основе длинноцепочечного кислорода, а также кремниевые компоненты. Кремниевые пластины очень полезны при производстве оригинального авиационного оборудования (OEM), а также при ремонте, техническом обслуживании и капитальном ремонтопригодности. Самолеты изнашиваются из-за частого использования и нуждаются в замене.

Полупроводниковая электроника используется практически во всех сферах жизни человека и при развитии технологий. Кремниевые пластины являются наиболее широко используемым материалом в технологическом секторе благодаря их стабильности по сравнению с другими полупроводниковыми материалами. Они не только предлагают лучшую альтернативу по сравнению с другими металлическими веществами, но и легко доступны на Земле. Именно благодаря разработке и исследованиям полупроводниковых материалов, таких как кремний, карбид кремния (SiC), германий, арсенид и галлий, технологические достижения стали возможными в такой огромной степени. Благодаря изобретению микросхем на кремниевых пластинах ученые и изобретатели использовали их для преобразования больших, громоздких машин в портативные устройства, которые легко переносить с собой. Это стало широко распространенным инновационным изменением в большинстве областей производства.
