Электронный дизайн - Технические характеристики для тестирования пластин HAST

В ходе эксперимента изучалось влияние высокой температуры и времени на устройство при длительном хранении пластины. Данная спецификация относится к требованиям к испытаниям HAST на этапе верификации чипов массового производства и применима только к испытаниям негерметичных упаковок (пластиковых пакетов) с отклонением (bHAST) и без смещения (uHAST).

В ходе испытания надежность негерметичных упакованных устройств в условиях высокой температуры, высокого давления и влажности при включении оценивается с помощью ускоренных измерений температуры, влажности и атмосферного давления. В нем соблюдаются строгие требования к температуре, влажности, атмосферному давлению и напряжению, что ускоряет электрохимическую реакцию между влагой, проникающей в материал, и металлическим проводником.

Стандарты испытаний HAST

Стандарт испытаний JESD22-A110E HAST

Общий стандарт надежности JESD471

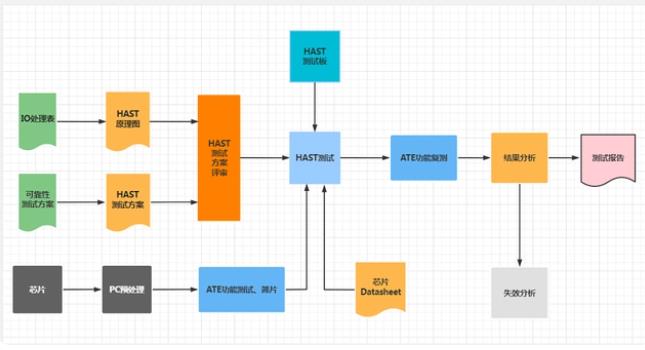

Процесс испытаний HAST

Основные условия испытаний

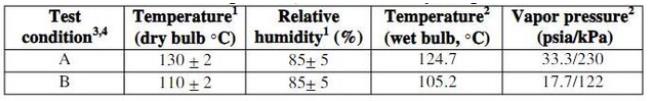

1. Основные условия испытаний, такие как температура, влажность, давление воздуха и время испытания, приведены в следующей таблице:

Обычно выбирается камера для испытания на ускоренное старение под высоким давлением RK-HAST-350, а именно: 130℃, относительная влажность 85%, атмосферное давление 230 кПа, время испытания 96 часов.

В процессе тестирования рекомендуется отслеживать температуру корпуса микросхемы и данные о энергопотреблении на этапе отладки, чтобы оценить температуру соединения микросхемы. Следите за тем, чтобы температура соединения не была слишком высокой, и регулярно регистрируйте ее в процессе тестирования. Метод расчета температуры соединения приведен в разделе "Технические характеристики испытаний HTOL".

Если разница между температурой корпуса и температурой окружающей среды или потребляемая мощность удовлетворяют трем соотношениям, приведенным в таблице ниже, особенно если разница между температурой корпуса и температурой окружающей среды превышает 10°C, необходимо рассмотреть стратегию периодического изменения напряжения.

Обратите внимание, что время начала испытания рассчитывается после достижения заданных условий окружающей среды. Время окончания - это момент времени, когда начинается операция по снижению температуры и давления.

2. Смещение электрического напряжения

Тест uHAST не включает смещение напряжения, поэтому нет необходимости обращать внимание на этот раздел.

bHAST должен быть смещен с учетом напряжения и следовать следующим принципам:

Все источники питания включены, напряжение: рекомендуемый рабочий диапазон напряжения (максимально рекомендуемые условия эксплуатации)

Энергопотребление микросхемы невелико (цифровая часть не переключается, входной кварцевый генератор закорочен, а также используются другие методы снижения энергопотребления).

Входной вывод находится на максимальном уровне в пределах допустимого диапазона входного напряжения.

Другие контакты, такие как клемма синхронизации, клемма сброса и выходные контакты, случайным образом вытягиваются вверх или вниз в пределах выходного диапазона.

ЕСТЬ оборудование

Испытательная камера с регулируемой температурой, высоким давлением и влажностью (HAST high pressure accelerated aging test camera) - диапазоны температуры, влажности и давления воздуха можно регулировать, а время испытания можно регулировать.

Критерий неисправности

Функциональный экран ATE\ имеет функциональный сбой и ненормальную производительность.

Рекомендации по тестированию

Процесс тестирования HAST требует ежедневной регистрации ключевых данных, таких как напряжение питания, ток, температура окружающей среды и температура корпуса (расчетная температура соединения).

Обратите внимание на то, есть ли во внутренней аналоговой схеме микросхемы модуль, который включается по умолчанию при включении питания. Такой модуль приведет к слишком большому току покоя и выходу из строя других механизмов.

Во время процесса отладки HAST, пожалуйста, обратите внимание, что, учитывая падение напряжения, вызванное большим током, записываемое напряжение должно соответствовать напряжению платы, а не напряжению на клеммах источника питания.

В процессе отладки HAST обратите внимание на то, что напряжение питания при комнатной температуре отличается от напряжения питания при заданных требованиях. Первоначально его можно настроить при комнатной температуре, а окончательная отладка выполняется после достижения тестовой средой заданных условий HAST.
