ПЕЧАТНАЯ PCB - Какие факторы влияют на шелкографию печатных плат?

Слой шелкографии на печатной плате представляет собой текстовый слой, который обычно используется для аннотаций. Его функция заключается в упрощении установки и обслуживания схем. Слой шелкографии обычно состоит из верхнего слоя шелкографии (Top Overlay) и нижнего слоя шелкографии (Bottom Overlay), которые используются для обозначения проекционных контуров компонентов, номеров компонентов, номинальных значений или моделей, а также различных символов аннотации.

1. Место установки

Вообще говоря, при размещении на печатной плате таких компонентов, как резисторы, конденсаторы и трубки, не используйте четыре направления шелкографии. Из-за этого чтение шелкографии будет очень утомительным во время отладки, технического обслуживания и сварки (плату необходимо поворачивать в нескольких направлениях).

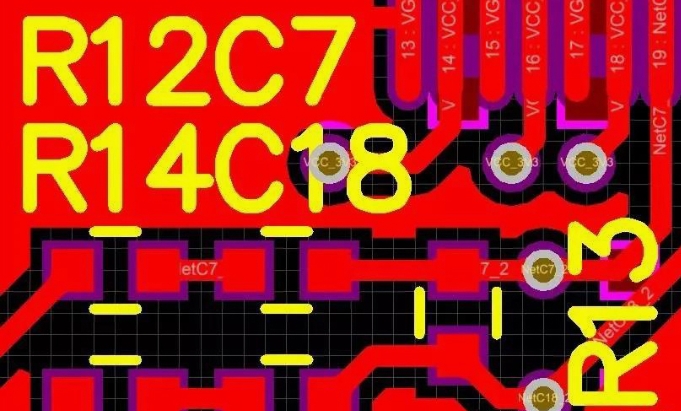

Поэтому рекомендуется располагать его в двух направлениях, как показано на рисунке ниже. Таким образом, будет очень удобно проверять качество шелкографии. Если компоненты слишком плотные и шелкографию разместить невозможно, вы можете написать шелкографию на пустом месте рядом, отметить стрелку, а лучше всего нарисовать рамку, чтобы ее было легче идентифицировать.

Шелкография печатных плат

2. Направление считывания шелкографии на печатной плате должно соответствовать направлению использования, а номер pin-кода должен быть четко обозначен

Направление считывания шелкографии должно соответствовать направлению использования чипа, главным образом для уменьшения вероятности обратной сварки во время сварки.

Другие устройства, такие как электролитические конденсаторы и т.д., также могут не следовать этому предложению, поскольку вы можете отметить положительную и отрицательную полярность.

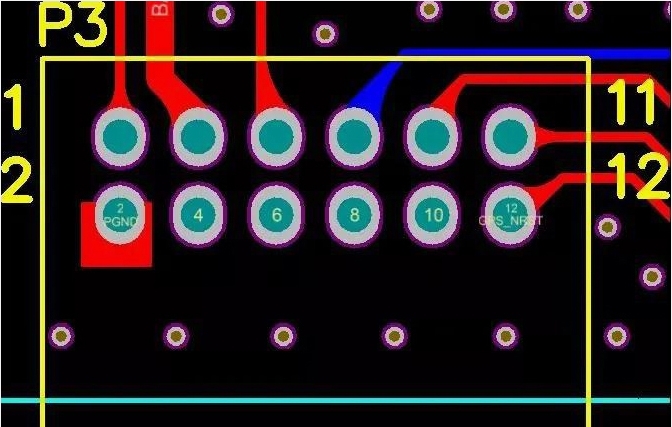

Как показано на рисунке ниже, на разъеме P3 нанесены 4 номера контактов для удобства отладки/установки. Кроме того, лучше всего наносить маркировку контактов в местах с высокой плотностью размещения, таких как микросхемы, разъемы FPC и т.д.

В то же время, это также соответствует предыдущему предположению о том, что направление считывания P3 соответствует направлению использования разъема.

3. Шелкография печатных плат в специальных упаковках и шелкография монтажных отверстий

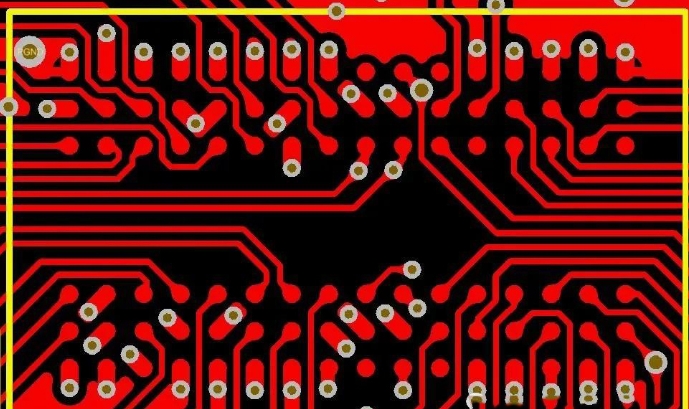

Для специальных упаковок, таких как BGA и QFN, размер шелкографии должен точно соответствовать размеру чипа (как показано на рисунке ниже), в противном случае его будет трудно выровнять, что повлияет на сварку.

4. Неоднозначность шелкографии: функции должны быть указаны отдельно

Многие пользователи отмечают RX и TX для обычно используемого RS232, но на стороне ПК также есть RX и TX. Когда следует использовать перекрестные линии, а когда - нет?

Это приводит к неоднозначности при шелкографии печатных плат, что затрудняет их различение.

Здесь добавлены две стрелки, указывающие направление потока сигнала (как показано на рисунке ниже), чтобы вы могли сразу понять, как подключиться.

Это может быть сделано не только для RS232, но и для других устройств с линиями передачи и приема сигналов, таких как SPI и т.д.
