ПЕЧАТНАЯ PCB - Какие типы соединителей PCB?

Что такое соединитель PCB? Разъем для печатной платы (PCB Connector) - это электронный компонент, используемый для подключения электронных устройств на плате к внешним схемам. Разъемы PCB широко используются в электронных продуктах, таких как компьютеры, мобильные телефоны, телевизоры, автомобили и другие электронные устройства. Он может подключать и отключать соединение схемы между платой и другими электронными компонентами путем подключения и отключения.

Основные функции соединителей ПХД включают: взаимосоединение между платами, упрощение сборки и обслуживания оборудования, предоставление возможностей модульной конструкции и адаптацию к требованиям использования в различных условиях окружающей среды. В современной электронной продукции, от смартфонов до промышленных систем управления, практически все электронные устройства полагаются на различные типы разъемов PCB для реализации своих функций.

Коннектор PCB

Общие типы и особенности соединителей PCB

1. Коннекторы от платы к плате

Коннекторы от платы к плате специально используются для соединения двух плат PCB и могут быть разделены на несколько подтипов:

Наиболее базовый тип соединителя Pin Header and Socket Connector состоит из одного или нескольких рядов металлических штифтов и соответствующих розет. Общее расстояние составляет 2,54 мм, 2,0 мм, 1,27 мм и т.д., а количество шпильков варьируется от нескольких до сотен. Этот тип соединения недорог и прост в использовании, но прочность соединения средняя, и он подходит для случаев, когда механическая прочность не требуется.

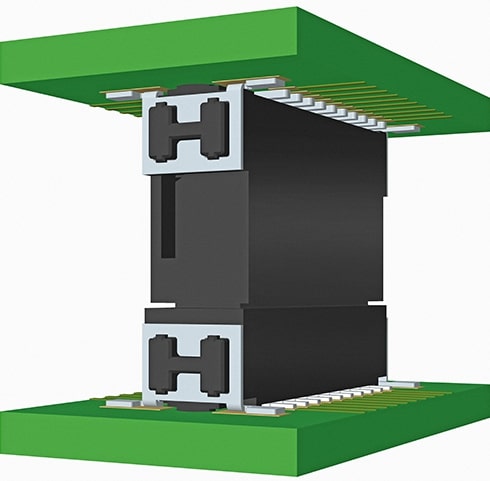

Мезаниновый соединитель предназначен для параллельных накладных ПХД для обеспечения высокоплотного взаимосоединения. Типичное расстояние составляет 0,8 мм или менее, которое может поддерживать высокоскоростную передачу сигнала и широко используется в оборудовании связи и вычислительном оборудовании высокого класса.

Card Edge Connector напрямую вставляет край платы PCB в разъем и реализует электрическое соединение через пружинные контакты в разъеме. Этот дизайн экономит пространство и является низким по стоимости. Это распространено в ранних модулях памяти и картах расширения.

2. Коннекторы из провода в плату

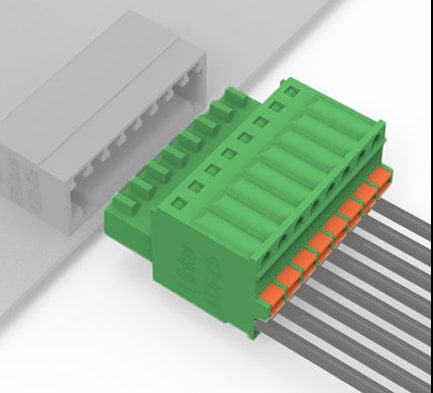

Разъемы из провода в плату используются для подключения проводов или кабелей к ПХД. Основные типы включают:

Разъемы IDC (соединения с перемещением изоляции) обеспечивают соединение, пробивая изоляционный слой провода через специально разработанные металлические контакты, без предварительного снятия провода, что значительно повышает эффективность производства. Часто используется в лентовых кабельных соединениях, таких как кабели данных жесткого диска.

Зажимаемые соединения требуют, чтобы металлические терминалы были зажиманы на кабель перед вставкой в корпус соединения. Этот метод соединения имеет высокую надежность и хорошую устойчивость к вибрации и подходит для автомобильной и промышленной среды.

Винтовые блоковые соединения закрепляют проводы винтами, позволяя проводить проводки на месте и твердые соединения, и обычно используются в соединениях питания и соединениях сигнала управления.

3. Разъемы розетки

Разъемы розетки используются для установки подключаемых компонентов, в основном включающих:

Разетки IC позволяют подключать чипы интегральной схемы к ПХД без прямой пайки, что облегчает замену и модернизацию чипов. Существует множество форм упаковки, таких как DIP, PLCC, PGA и т.д.

Разетки для SIM-карт предназначены специально для SIM-карт, с компактной структурой и надежной производительностью контакта для обеспечения хороших соединений в мобильных средах.

Разетки карт памяти поддерживают вставку и удаление различных карт памяти, таких как SD, MicroSD, CF и т. д., и широко используются в продуктах потребительской электроники.

4. Коннекторы специального назначения

Радиочастотные соединения, такие как SMA и BNC, используются для передачи сигнала высокой частоты с точным управлением импедансом и конструкцией экранирования для обеспечения целостности сигнала.

Волоконно-оптические соединения включают LC, SC, ST и другие типы, которые используются для передачи оптического сигнала и имеют чрезвычайно высокую пропускную способность и возможности противодействия помехам.

Водонепроницаемые соединения используют специальную конструкцию уплотнения для предотвращения вторжения влаги и пыли и подходят для наружного оборудования и промышленных сред.

Меры предосторожности при установке и использовании соединителей PCB

1. Соображения по проектированию ПХД

Конструкция подложки должна соответствовать спецификациям соединителя, особенно для соединителей высокой плотности. Небольшие отклонения могут привести к плохой пачке.

Положение установки должно учитывать работное пространство для подключения и отключения и распределение напряжения, а также избегать установки в простой для изгибания области PCB.

В дополнение к сварке может потребоваться дополнительная механическая фиксация, такая как винты или пряжки, особенно для больших соединителей.

2. Процесс сварки

Контроль кривой температуры имеет решающее значение, особенно для пластиковых корпусных соединителей, перегрев может вызвать деформацию.

Количество пайки должно быть адекватным. Слишком мало приводит к недостаточной прочности, а слишком много может вызвать короткое замыкание или повлиять на подключение.

Время и температура должны контролироваться во время ручной пайки, чтобы избежать теплового повреждения соединителя.

3. Использование и обслуживание

Операция подключения и отключения должна держаться прямой, чтобы избежать наклонения и повреждения терминала. Для конструкции замка, он должен быть разблокирован перед отключением.

Чистка и обслуживание должны использовать соответствующие методы, чтобы избежать повреждения контактной поверхности коррозионными чистящими средствами.

Регулярно проверяйте состояние соединения, особенно для приложений в вибрационных средах, чтобы рано обнаружить проблемы с расслабленностью или коррозией.

Как "мост" электронной системы, выбор и применение разъемов PCB напрямую влияет на производительность и надежность всего устройства. С развитием технологий типы и функции соединителей постоянно обогащаются. Дизайнеры должны учитывать электрические характеристики, механические характеристики, адаптируемость к окружающей среде и факторы затрат в соответствии с конкретными требованиями приложения, чтобы выбрать наиболее подходящее решение соединения.
