ПЕЧАТНАЯ PCB - Что такое гибкая панельная доска?

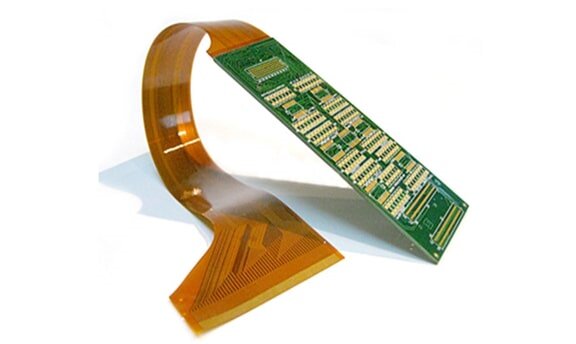

Гибкие печатные платы, также известные как мягкие печатные платы, отличаются малым весом, небольшой толщиной и возможностью свободного сгибания.

Тип материала гибкой печатной платы определяет ее физические и электрические свойства. Поэтому его необходимо тщательно выбирать, как правило, исходя из предполагаемого использования печатной платы. В связи с этим распространенные гибкие материалы для печатных плат включают материалы для изготовления подложек и покровных слоев или, при необходимости, клеи и элементы жесткости.

Производители используют различные материалы для изготовления гибких печатных плат, наиболее распространенными из которых являются полиимид (PI) и полиэстер (PET). Полиимид - самый популярный гибкий материал для изготовления подложки, обеспечивающий превосходную гибкость для динамических и нединамических применений. Полиимидные гибкие печатные платы также обладают термостойкостью. Что касается электрических свойств, то полиимидные гибкие печатные платы, помимо прочих преимуществ, обладают хорошей диэлектрической прочностью. Полиэстер - еще одна популярная гибкая печатная плата. По сравнению с полиимидом, это экономичный выбор для простых гибких печатных плат. Полиэстер также дешевле полиимида, что делает его привлекательным выбором для проектов, требующих больших затрат.

Преимущества гибкой печатной платы (FPC):

Гибкая печатная плата - это печатная плата, изготовленная из гибкой изолирующей подложки, которая обладает многими преимуществами, которых нет у жесткой печатной платы:

(1) Его можно сгибать, скручивать, складывать свободно, располагать произвольно в соответствии с требованиями пространственной планировки, а также произвольно перемещать и растягивать в трехмерном пространстве, чтобы обеспечить интеграцию сборки компонентов и проводного соединения.;

(2) Использование гибких печатной платы может значительно уменьшить размер и вес электронных изделий, что подходит для разработки электронных изделий с высокой плотностью, миниатюризацией и высокой надежностью. Поэтому гибкие печатные платы широко используются в аэрокосмической промышленности, военном деле, мобильной связи, ноутбуках, компьютерной периферии, КПК, цифровых камерах и других областях или продуктах;

(3) Гибкие печатные платы также обладают хорошей теплоотдачей и способностью к пайке, а также простотой монтажа и низкой общей стоимостью. Сочетание мягкой и жесткой конструкции также в определенной степени компенсирует недостаток гибкой подложки в несущей способности компонентов.

Недостатки гибких печатных плат (FPC):

(1) Высокая стоимость: Поскольку гибкая печатная плата разрабатывается и изготавливается для специальных применений, затраты на первоначальную схему, подключение и фотопластинку относительно высоки. Если нет особой необходимости в применении гибкой печатной платы, обычно лучше не использовать ее в небольших количествах;

(2) Гибкую печатную плату трудно менять и ремонтировать: как только гибкая печатная плата изготовлена, ее необходимо изменить с помощью базовой карты или скомпилированной программы фотолитографии, поэтому ее нелегко изменить. Его поверхность покрыта защитной пленкой, которую необходимо снимать перед ремонтом и восстанавливать после ремонта, что является относительно сложной задачей;

(3) Размер ограничен: когда гибкая печатная плата еще не пользуется популярностью, ее обычно изготавливают с использованием прерывистого процесса. Поэтому он ограничен размерами производственного оборудования и не может быть очень длинным или широким;

(4) Его легко повредить из-за неправильной эксплуатации: неправильная эксплуатация монтажником может легко привести к повреждению гибкой схемы, а для ее пайки и переделки требуется обученный персонал.

Применение гибких печатных плат

Как вы уже знаете, гибкие печатные платы обеспечивают динамическую гибкость, позволяя устройствам работать в соответствии с требованиями производителя. Это очень полезно в современных устройствах, таких как трекеры здоровья, медицинские приборы, фитнес-носимые устройства, умные часы, фотоаппараты, мобильные телефоны, планшеты и ноутбуки. Долговечность, надежность и отличные эксплуатационные характеристики гибких печатных плат делают их лучшим выбором для изготовления определенных деталей машин, таких как беспилотные автомобили и самолеты.

Отрасли, в которых требуются гибкие панели, включают, но не ограничиваются ими::

- Бытовая электроника

- Носимые устройства

- Автомобильная промышленность (например, системы подушек безопасности)

- Компьютеры и ноутбуки

- Медицинское оборудование (например, ультразвуковые датчики)

- Телекоммуникации

- Аэрокосмическая промышленность

- Спутники

В связи со стремительным ростом числа носимых устройств, гибких дисплеев и интеллектуальных устройств спрос на гибкие печатные платы значительно возрос. Эта отрасль используется все шире, и местное производство гибких печатных плат постепенно вступает в период бурного роста. В контексте электронных изделий легкого, тонкого, короткого и компактного дизайна ультратонкие и растягивающиеся гибкие панельные платы открывают огромные возможности для дальнейшего развития соответствующего оборудования.
