Что такое четырехслойная ПХБ?
2025-07-10
Смотреть:105
Автор:iPCB

Прежде всего, четырехслойная ПХД состоит из четырех слоев, в том числе: верхний слой, нижний слой, сигнальный слой (внутренний слой 1), мощный / земной слой (внутренний слой 2)


1. Верхний слой

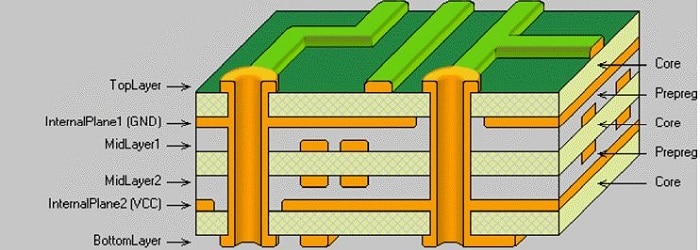

Верхний слой является самым верхним слоем четырехслойной ПХД. Это слой, соединенный с внешними компонентами, также называемый сигнальным слоем или поверхностным слоем. Верхний слой обычно используется для размещения компонентов и соединений схемы для формирования следов, а также для установки региональных испытательных точек. Основным материалом ПХД является стекловолокно, а первый слой - нижний слой стекловолокна. Его главная функция состоит в том, чтобы нести плату PCB и является опорной структурой всей платы. Кроме того, он также может изолировать и защищать плату, чтобы сигнал платы не был помешан внешними помехами, шумом и т. д.four-layer PCB

четырехслойная ПХБ

2. Нижний слой

Нижний слой представляет собой нижний слой четырехслойной ПХД. Это слой, где плата PCB контактирует с нижней частью установленного устройства, также называемого земным слоем или нижним слоем. Нижний слой обычно используется для маршрутизации, заземления объектов и установки компонентов в районе земли.


3. Сигнальный слой (средний внутренний слой 1)

Сигнальный слой представляет собой средний слой четырехслойной ПХД, который отделяется от верхнего и нижнего слоев слоем мощности/земли. Обычно он включает внутренний слой 1 и его соединительный слой. Это главный сигнальный слой платы. Поэтому слепые отверстия и слепые погребенные отверстия обычно необходимы для соединения верхних и нижних слоев сигнала. Сигнальный слой обычно используется для соединения длинных топологических путей и многослойных схем, что затрудняет достижение односторонних плат. Он также может обеспечить давление для поддержки крупных плат ПХД.

The second layer is the internal layer, which we also call the GND layer, which is the layer used for grounding. In the design of PCB boards, the GND layer occupies an important position. It can shield electromagnetic interference and prevent signal reflection. At the same time, it can also play an excellent battery role in the entire circuit board.


4. Электрический/наземный слой (средний внутренний слой 2)

Слой мощности / земли - это средний слой четырехслойной ПХД для проводки или заполнения мощности / земли, также называемый слоем мощности (слой мощности) или слоем плоскости земли (слой плоскости земли). Он в основном отвечает за управление волнами электромагнитного вмешательственного излучения (EMI / EMC), повышение анти-вмешательственной способности сигнального слоя и эффективное предотвращение перекрестного соединения, перекрестного разговора сигнала и т. д. Слой мощности обычно делится на положительный слой мощности и отрицательный слой мощности. Если используется двухслойная ПХД, то есть только одна плоскость земли.
