1. Что такое универсальная плата?

Универсальная ПХД, также известная как универсальная экспериментальная плата или прототипная плата, является стандартизированной печатной платой (ПХД), которая может быть использована для быстрого построения и тестирования электронных схем без индивидуального дизайна. Он широко используется в электронных исследованиях и разработках, образовательных экспериментах и производстве небольших партий.

В отличие от пользовательских ПХД, универсальные платы обычно используют стандартные размеры и макеты, такие как:

Хлебная доска: конструкция без пайки, подходящая для быстрой проверки прототипа.

Perfboard / Stripboard: с проходящими отверстиями подложками, подходящими для ручной пайки фиксированных схем.

Модульные платы разработки (например, Arduino, Raspberry Pi): интегрированы с общими интерфейсами, удобны для вторичной разработки.

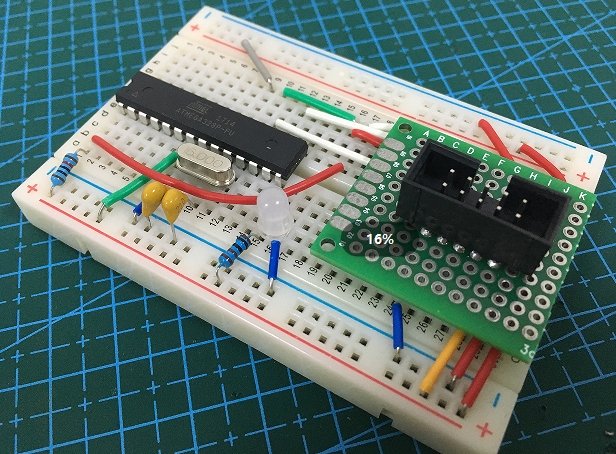

универсальная PCB

2. Основные преимущества универсальных плат

Быстрой проверке не нужно ждать индивидуального производства PCB, и функция испытания схемы может быть непосредственно построена.

Низкая стоимость, подходит для небольших партийных проектов, снижая затраты на проверку.

Гибкая модификация, макет компонентов может быть скорректирован или устройства могут быть заменены в любое время.

Образование дружелюбный, широко используется в электронных экспериментальных курсах, чтобы помочь студентам понять принципы схемы.

3. Типичные приложения универсальных плат

Электронное прототипирование

Инженеры используют хлебные доски или перфорированные доски для проверки конструкций схем, таких как датчики, управление энергией и обработка сигналов.

Например: использование модулей ESP8266 для создания прототипов Интернета вещей (IoT). Учебные и экспериментальные университетские лаборатории часто используют универсальные платы для демонстрации основных схем (таких как усилители, фильтры и схемы логических ворот).

Ремонт и модификация

Временно создавать альтернативные схемы во время ремонта или добавлять новые функции к старому оборудованию (например, добавлять модули Bluetooth к динамикам).

Производство небольших партий

Некоторые продукты с низкой сложностью (такие как светодиодные контроллеры) могут производиться непосредственно в массовом производстве с использованием стандартизированных универсальных плат.

4. Ограничения универсальных плат

Не подходит для высокочастотных/высокоскоростных схем: отсутствие индивидуального управления импедансом, что может вызвать помехи сигнала.

Большие размеры: ручное размещение трудно оптимизировать пространство и не так компактно, как профессиональные ПХД.

Низкая надежность: ручная пачка склонна к холодной пачке, и долгосрочная стабильность плохая.

5. Как выбрать универсальную плату?

Экспериментальная проверка →  Выберите дошку (без пайки, многократно используемая).

Фиксированная схема →  Выберите перфорированную доску (требует пайки, но более стабильной).

Разработка сложных функций →  Выберите модульную плату разработки (например, ядровую плату STM32).

6. Будущие тенденции

Рост оборудования с открытым исходным кодом: Стандартизированные платформы, такие как Arduino, снизили порог для разработки электронной техники.

3D-печатные платы: в будущем, возможно, будет возможно "печатать по запросу" платы общего назначения, что еще больше сократит цикл разработки.

Платы общего назначения являются «испытательным полем» для электронных инноваций, балансирующих гибкость и стоимость, и стали важным инструментом для студентов и инженеров. Хотя индивидуальные ПХД являются незаменимыми в сценариях высокой производительности, платы общего назначения по-прежнему беспрецедентны в процессе быстрой итерации и творческой реализации.
