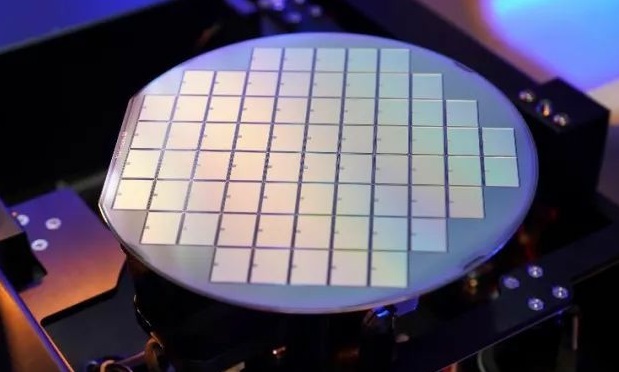

Что такое Wafer? Пластинка - это носитель, используемый в производстве интегральных схем. Пластинка является основным сырьем, используемым для изготовления ИК. Пластинка обеспечивает плоскую и высокочистую поверхность для построения интегральных схем, что позволяет создавать чипы. Кремний перерабатывается из песка, а пластинка очищается (99,999%), затем этот чистый кремний превращается в длинные кремниевые пластинки, которые становятся материалом для производства кварцевых полупроводников для интегральных схем. Ваферная электроника

После изготовления фотографических пластин, шлифовки, полировки, разрезки и других процедур поликристаллический кремний расплавляется и вытачивается в однокристаллические кремниевые прутники, которые затем разрезаются на тонкие пластинки одна за другой. Пластинка является наиболее часто используемым полупроводниковым материалом, и ее диаметр делится на 4 дюйма, 5 дюймов. 20 дюймов выше. Чем больше пластинка, тем больше IC может быть произведено на одной пластинке.

Вафли против чипов

Чип является полуфабрикатом резки пластинки, пластинка является носителем чипа, и пластинка будет полностью использована для вырезания определенного количества чипов после резки для формирования чипа. Пластинка является основным материалом для изготовления полупроводниковых чипов, оригинальным материалом является кремний, чем выше чистота материала, тем лучше стабильность чипа и его электрические свойства между проводником и изолятором. Чип представляет собой кремниевую пластинку, содержащую интегральные схемы, очень малые по размеру, обычно изготовленные на поверхности полупроводниковой пластинки.

(1) Пластинка является сырьем для производства, и после тонкого процесса образуется много зерен.

(2) Материалы представляют собой отдельные единицы, вырезанные из пластинки, каждая из которых может выполнять определенную функцию независимо. Они обычно проверяются, чтобы убедиться, что они хороши (например, штамп KGD) и соответствуют требованиям к электрической производительности и надежности.

(3) Чип является конечным продуктом после упаковки штампа и имеет полный внешний интерфейс для подключения и работы с другими электронными устройствами.

Пластинка в электронных изделиях в основном используется для производства чипов, практически все электронные изделия будут использовать пластинку. Wafer часто встречается в следующих электронных изделиях - Wafer electronics:

(1) Потребительская электроника: пластинки используются в различных интегральных схемах в потребительской электронике, включая телевизоры, аудиосистемы и игровые консоли.

(2) Оборудование связи: радиочастотные (РФ) устройства и базовые процессоры в инфраструктуре связи, таких как базовые станции, маршрутизаторы и сетевые коммутаторы, основаны на производстве пластинок.

(3) медицинское оборудование: портативное оборудование для мониторинга, оборудование для визуализации имплантируемые медицинские устройства и другое высококачественное медицинское оборудование, датчики для производства пластинок и процессоры играют ключевую роль.

(4) компьютеры и серверы: пластинки являются основой для производства центральных процессоров (CPU), графических процессоров (GPU) и других высокопроизводительных вычислительных чипов.

(5) Носимые устройства: умные часы, фитнес-трекеры и другие носимые устройства в микроденсорах и процессорах также основаны на технологии пластинок.

(6) Смартфоны и планшетные ПК: процессоры приложений, чипы памяти и датчики в этих устройствах основаны на производстве пластинок.

(7) автомобильная электроника: современные автомобили в навигационной системе, развлекательных системах, датчиках подушки безопасности, блоках управления двигателем и т.д. содержат чипы производства пластинок.

(8)

Устройства хранения: жесткие диски (HDD), твердотельные накопители (SSD) и другие устройства хранения в чипе хранения зависят от технологии пластинки.

Вафлочные чипы могут повысить надежность, способствовать миниатюризации и улучшать производительность и другие преимущества. Ваферная электроника
