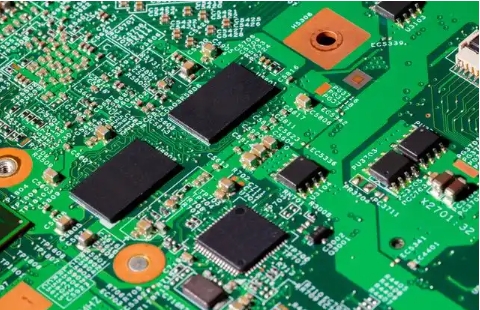

ПЕЧАТНАЯ PCB - Что такое сложная сборка печатных плат?

В современную эпоху высокоинтегрированной электроники сложная сборка печатных плат стала ключевым звеном в производстве электронных изделий. С непрерывным развитием технологий конструкция печатных плат становится все более сложной, поскольку они не только содержат большое количество электронных компонентов, но и интегрируют множество функциональных модулей, таких как беспроводная связь, высокоскоростная обработка данных и высокоточное считывание. Эта сложность создает беспрецедентные трудности для процесса сборки печатных плат.

1. Технические проблемы сложной сборки печатных плат

- Повышенная плотность компонентов: современные электронные изделия стремятся к миниатюризации и облегчению веса, что приводит к резкому увеличению плотности компонентов на печатных платах. Это не только требует более высокой точности сборки, но и увеличивает взаимное расположение компонентов и затрудняет отвод тепла.

- Требования к высокой точности: В связи с уменьшением размеров деталей широкое использование таких миниатюрных деталей, как 0201 и 01005, предъявляет чрезвычайно высокие требования к точности позиционирования и качеству сварки в процессе сборки.

-Многослойные печатные платы и 3D-упаковка: Внедрение многослойных печатных плат и технологии 3D-упаковки усложнило структуру схем и увеличило сложность межслойного выравнивания, соединения и тестирования.

-Терморегулирование: Проблема высокого нагрева, вызванная высокой степенью интеграции, требует, чтобы при проектировании печатной платы учитывались эффективные стратегии отвода тепла, чтобы избежать снижения производительности или повреждения компонентов, вызванного перегревом.

- Целостность сигнала: Для высокоскоростной передачи сигнала печатные платы должны обладать превосходными электрическими свойствами, включая низкие потери, низкий уровень шума и стабильное регулирование импеданса.

2. Ключевые этапы сложной сборки печатных плат

- Проектирование и производство печатных плат: Сначала выполняется проектирование печатных плат в соответствии с требованиями продукта, включая компоновку компонентов, проводку, структуру укладки и т.д., а затем готовая печатная плата изготавливается с помощью точных производственных процессов (таких как травление, гальванопокрытие и ламинирование).

-Закупка и проверка компонентов: Приобретите необходимые компоненты в соответствии с требованиями к конструкции и проведите строгий контроль качества, чтобы убедиться в надежности и совместимости компонентов.

-Монтаж компонентов: Автоматические чипмонтеры используются для точного монтажа компонентов на печатных платах с помощью систем точного визуального позиционирования. Для точного позиционирования крошечных компонентов также может потребоваться лазерная или рентгеновская технология.

-Пайка оплавлением: Установленная печатная плата отправляется в печь для пайки оплавлением, и на этапах предварительного нагрева, изоляции и охлаждения компоненты и печатная плата образуют надежное электрическое и механическое соединение.

-Функциональное тестирование и отладка: Проводится функциональное тестирование собранной печатной платы, включая проверку электрических характеристик, проверку целостности сигнала, тепловые испытания и т.д., чтобы убедиться в том, что изделие соответствует проектным требованиям.

-Сборка и системная интеграция: Соберите протестированную печатную плату с другими компонентами (такими как корпус, дисплей, аккумулятор и т.д.) в единое электронное изделие и выполните отладку и проверку системы.

3. Инновационные решения

-Передовые технологии монтажа: Внедрение более совершенного монтажного оборудования и технологий, таких как лазерное позиционирование, монтаж с помощью искусственного интеллекта и т.д., для повышения точности и эффективности монтажа.

-Интеллектуальная технология обнаружения: используйте машинное зрение, глубокое обучение и другие технологии для автоматического определения качества монтажа компонентов и сварки, а также для повышения качества и согласованности продукции.

-Новый способ сварки: Изучите новые способы сварки, такие как низкотемпературная сварка и селективная сварка, чтобы снизить тепловую нагрузку на компоненты и повысить качество и надежность сварки.

- Инновационное управление температурой: используйте новые материалы для отвода тепла, такие как графен и материалы с фазовым переходом, для создания эффективных структур для отвода тепла и улучшения характеристик рассеивания тепла печатными платами.

-Модульная конструкция: Благодаря модульной конструкции сложные печатные платы разбиваются на множество функциональных модулей, что упрощает процесс сборки и повышает эффективность производства и ремонтопригодность.

Сложная сборка печатных плат является ключевым звеном в производстве электронных изделий. В условиях растущих технических проблем особенно важно постоянно внедрять инновации и оптимизировать процесс сборки. Благодаря внедрению передовых технологий, повышению уровня автоматизации, усилению контроля качества и управления тепловыделением эти проблемы могут быть эффективно решены, а электронные продукты могут быть выведены на более высокий уровень. В будущем, благодаря непрерывной интеграции интеллектуального производства и технологий Интернета вещей, комплексная сборка печатных плат откроет больше возможностей для инноваций, обеспечивая надежную поддержку интеллектуальности, миниатюризации и эффективности электронных изделий.
