ПЕЧАТНАЯ PCB - Что такое тест на изгибание платы FPC?

Доля рынка платы FPC была расширена, поскольку потребительская электроника продолжает развиваться в направлении миниатюризации и легкости. Инженеры разработали множество гибких монтажных продуктов с использованием гибких и гибких характеристик гибких досок FPC. Гибка платы FPC является распространенной технологией обработки в электронной промышленности, которая требует не только высокой степени профессиональных знаний и навыков, но и некоторых навыков для обеспечения качества и эффекта процесса изгиба.

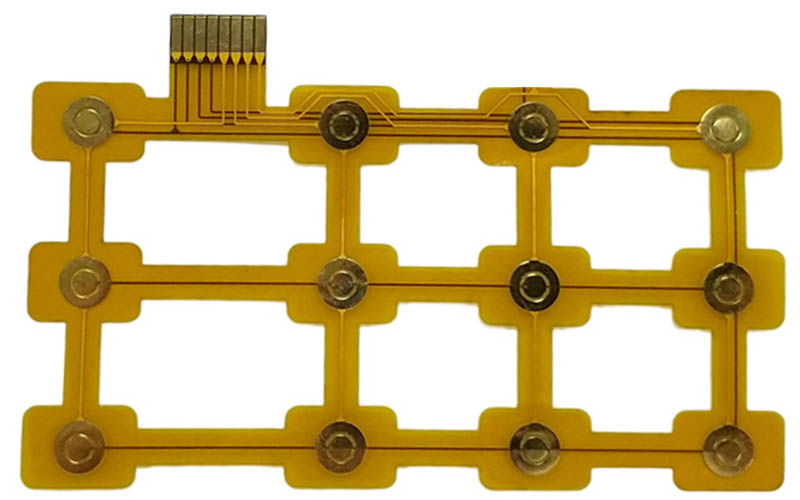

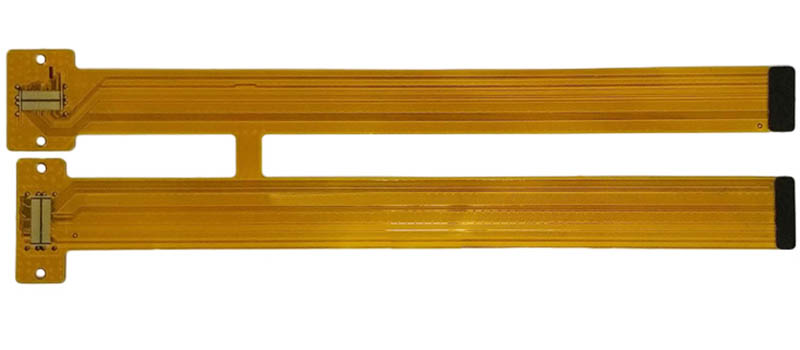

Плата схемы FPC

Испытание изгиба FPC имитирует эффект изгиба, которому подвергается FPC в реальной среде использования, чтобы оценить качество и производительность плат FPC. Благодаря испытанию на изгиб можно оценить способность плат FPC выдерживать деформацию изгиба в течение срока службы, тем самым оценивая их надежность, и это также может отражать качество процесса FPC. Это имеет решающее значение для конструкторов, потому что только через испытание на изгибание может быть гарантировано, что конструированная плата FPC выдержит испытание долгосрочного использования и удовлетворит требованиям к надежности продукта.

Гибкость является наиболее очевидным преимуществом гибкой PCB, но мы должны поддерживать определенную амплитуду во время использования, а не просто изгибать по желанию, так что на что мы должны обратить внимание при изгибании? Прежде всего, FPC не может быть согнут по желанию.

1. Хотя FPC может быть согнут, если он согнут 180 °, это может повредить медный провод и вызвать открытое схема или короткое замыкание.

2. Большинство защитных слоев чернильного типа не устойчивы к изгибанию, таких как текст/шелковый экран, маркировка, пайковая маска и т. д. Действия изгиба более 90° строго запрещены во время сборки.

3. Углы формы FPC легко разорвать во время сборки, поэтому пользователям напоминается обращать внимание.

4. Открытая часть FPC покрыта поверхностью, такая как золотое покрытие / золотое покрытие и т.д., и акцент делается на предотвращении окисления. Эта область не подходит для изгибания.

5. Хотя зона плагина золотого пальца имеет армирующую конструкцию ребра, она все еще не подходит для изгибания в этой области. Особое внимание следует уделить процессу сборки.

6. Не изгибайте непосредственно в области проходящего отверстия FPC.

FPC конструкция изгибания платы

1. Соответствующий угол изгиба

В процессе изгиба гибкой платы FPC выбор угла изгиба очень важен. Соответствующий угол изгиба может избежать растяжения или сжатия платы, тем самым уменьшая напряжение и деформацию платы. В целом угол изгиба должен быть как можно большим. Радиус изгиба доски. В то же время избегайте чрезмерных углов изгиба, чтобы избежать слома платы или повреждения схемы. Поэтому при выполнении операций по изгибу необходимо выбрать подходящий угол изгиба в соответствии с конкретной ситуацией.

2. Соответствующая схема

При проектировании гибких плат FPC размещение схем также является одним из ключевых факторов, влияющих на изгибание. Разумная схема может свести к минимуму концентрацию напряжения на изгибах схем и улучшить качество изгиба плат. Для достижения этой цели макет схем должен максимально избегать углов 90 градусов, и следует выбрать мягкую дугу. Кроме того, следует обратить внимание на расстояние между схемами, чтобы избежать помех и повреждений между схемами.

3. Выберите подходящий процесс изгибания

Выбор подходящего процесса изгибания также очень важен для качества и стабильности гибких плат FPC. Часто используемыми процессами изгибания являются ручное и механическое изгибание. Ручное изгибание подходит для некоторых простых операций изгибания, но для сложных задач изгибания механическое изгибание более надежно и точно. При выборе процесса изгиба необходимо учитывать такие факторы, как материал платы, размещение схем и угол изгиба, чтобы гарантировать, что выбранный процесс наиболее подходит для конкретных потребностей в изгибе.

4. Используйте высококачественные инструменты

При изгибании гибких плат FPC также очень важно использовать высококачественные инструменты. Высококачественные инструменты могут обеспечить точную силу изгиба и угол, снижая риск повреждения платы. Часто используемые инструменты включают изгибочные формы и позиционирующие крепления. Форма изгиба должна иметь гладкую поверхность и подходящий радиус изгиба, чтобы обеспечить гладкий поток платы во время процесса изгиба. Устройство для позиционирования может стабильно закреплять плату и обеспечивать дополнительную поддержку и защиту во время процесса изгиба.

5. Правильный угол изгиба, правильный макет схемы, выбор правильного процесса изгиба и использование высококачественных инструментов помогут операторам легко завершить процесс изгиба и обеспечить целостность и стабильность платы. Следуя этим руководящим принципам, эффективность производства и качество продукции могут быть улучшены с половиной усилий для удовлетворения потребностей рынка.

Метод испытания изгиба FPC

В зависимости от различных показателей и требований к изгибу испытания изгиба FPC могут быть проверены различными способами. Ниже iPCB вводит два общих метода испытания, включая ручное испытание на изгиб и механическое испытание на изгиб.

1. Ручное испытание изгиба

Ручное испытание на изгибание является относительно простым и интуитивно понятным методом испытания, который подходит для предварительного скрининга образцов и оценки их гибкости. Во время испытания FPC фиксируется в одной конечной точке, а затем он ручной формой изгибается определенное количество раз и под определенными углами, и FPC наблюдается, чтобы увидеть, сломается ли он, трещины или изменения сопротивления, чтобы определить его качество и надежность.

Испытание на механическое изгибание

Механическое испытание изгиба является более точным и стандартизированным методом испытания, который широко используется в большом количестве сценариев испытания изгиба FPC. Общие механические испытательные инструменты включают испытатели на изгибание, испытатели на прочность изгибания и т.д. Механические испытания на изгиб обычно устанавливают такие параметры, как угол изгиба, скорость и количество раз в соответствии с конкретными требованиями, и контролируют ключевые показатели, такие как изменение сопротивления и прочность на растяжение FPC во время испытания для оценки его надежности на изгиб.

                                                                                                                                    Стандарты испытания на изгибание FPC

На международном уровне широко принят ряд стандартов для испытаний изгиба платы FPC, таких как IPC-2223C, JIS C6481, MIL-STD-2217 и т.д. Эти стандарты определяют методы испытания, условия испытания и требования к испытанию FPC во время испытания на изгибание, обеспечивая сопоставимость и надежность результатов испытания. Эти стандарты включают в основном следующи

1. Требования к углу изгиба и радиусу изгиба: конструкторам необходимо выбрать соответствующий угл изгиба и радиус изгиба в соответствии с фактической средой использования и требованиями к продукту, чтобы гарантировать, что FPC может выдержать деформацию изгиба без повреждения в течение своего срока службы.

2. Требования к скорости изгиба и количеству времени изгиба: Установляя стандартную скорость изгиба и количество времени изгиба, можно имитировать частоту и скорость изгиба FPC в реальном использовании для оценки его долговечности и надежности.

3. Требования к оценке производительности после изгиба: включая изменения сопротивления FPC, изменения проводимости, надежность паевых соединений и т.д. Выявляя эти ключевые показатели, можно определить, может ли FPC выдержать использование после деформации изгиба.

Разработка и внедрение стандартов испытаний изгиба ПХД FPC играют жизненно важную роль в обеспечении стабильности и надежности гибких плат ПХД FPC. Разумным выбором методов испытаний и строгим соблюдением стандартных требований можно оценить надежность изгиба и срок службы плат ППК, обеспечивая сильные гарантии проектирования и производства продукции. В то же время формулировка единых стандартов испытаний также поможет улучшить уровень качества и конкурентоспособность на рынке всей отрасли и способствовать дальнейшему совершенствованию и развитию технологии плат ППК.
