ПЕЧАТНАЯ PCB - Что такое соединители ПХБ провод на плату

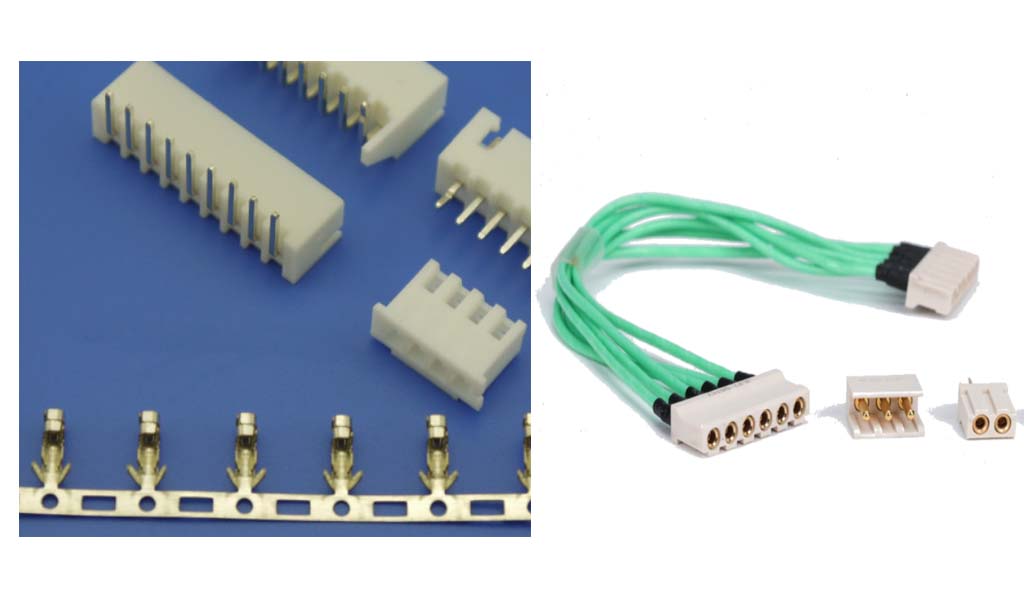

Провод соединителей PCB к плате - это тип электронного соединителя, используемого для подключения провода к печатной плате (PCB). Этот соединитель обычно состоит из двух частей: одна часть закреплена к PCB, а другая часть позволяет вставлять или подключать провод. Они часто используются для подключения внешних устройств или компонентов к ПХД, таких как вывоз электроэнергии, сигналов данных или сигналов управления в различные места на ПХД. Разъемы ПХБ из провода в плату могут быть примерно разделены на сигнальные разъемы из провода в плату и разъемы из провода в плату на основе их функций.

Коннекторы из провода в плату обеспечивают питание и сигналы для печатной платы (PCB), подключая набор дискретных проводов к плате. Нет стандартного разъема из провода в плату; Различные типы специфичны для производителя, который их производит. Коннекторы PCB провода к плате могут быть определены на основе различных характеристик. К ним относятся размер оболочки и материал, высота стека (высота соединителя от платы схемы) и штрих (расстояние между центрами двух проводников - обычно два штриха рядом друг с другом). Количество контактов и длина также могут указывать количество контактов и количество рядов контактов.

Функция соединителей PCB провода к плате в основном для передачи энергии и сигналов. В соответствии с различными видами применения и требованиями существует бесчисленное количество типов провода, большинство из которых отличается расстоянием между штифтами и током и напряжением передачи.

Разъем должен сначала учитывать количество и форму соединительных проводов, а также учитывать ток и контактное напряжение в схеме. Ток цепи часто

определяет диаметр провода. Сколько типов контактов можно выбрать на основе различных диаметров проволоки? Контакты должны соответствовать не только

диаметру проводника, но и диаметру изолирующего пластика. При выборе контактного покрытия необходимо понять данные о текущем и контактном давлении

и окружающую среду, в которой используется соединитель. Различные типы соединений подходят для различных токов и контактных давлений.

Количество шпильков также является фактором, который следует учитывать. Неожидаемое контактное давление будет генерировано при подключении и

отключении разъема. Это потому, что каждый контакт будет вступать в контакт, поэтому чем выше количество шпильков, тем больше контактное давление.

Золотое покрытие может снизить контактное давление каждой точки контакта, но оловное покрытие не может. Покрытые оловом листы требуют относительно

высокого контактного давления, поэтому максимальное допустимое количество штифтов меньше, чем количество золотых ядр штифтов.

Часто используемые методы соединения с PCB: SMT / DIP

 — SMT (окончание поверхностного монтажа)

SMT (Поверхностная установка) - это метод быстрого соединения конца платы Conn. Часть соединения конца платы предварительно заполняется оловом пасты, а затем Conn точно размещается на схеме конца платы специальной машиной (монтажер чипов), а затем подключается после высокой температуры (повторная пайка / печь TR). Поэтому пластик и галваническое покрытие SMT Conn должны быть способны выдерживать высокие температуры. Его продукты требуют положения терминального штифта (True Position) и терминальной сопланарности (Co Planarity)

 — DIP (тип проходящего отверстия)

DIP (Direct Insertion Assembly) - это способ соединения конца доски Conn. Соединительный штифт Conn будет длиннее, чтобы быть вставлен в отверстие на

соответствующей доске, а затем паян посредством погружения олова (волновая пайка). Его продукты требуют положения терминального штифта (истинное

положение)

Разъемы ПХД провода к плате эффективны и экономически эффективны. Они используются в различных областях, включая автомобильную, промышленную,

телекоммуникационную, осветительную и дисплейную промышленность, коммерческое электронное оборудование и бытовую технику.

В настоящее время ведущими мировыми производителями разъемов PCB провода к плате являются в основном TycoElectronics, Amphenol, Molex, FCI, JAE, JST,

Hirose, Kyocera, TYCO, FCI, ACES и т. д.
