ПЕЧАТНАЯ PCB - Что такое покрытие края PCB

Что такое покрытие края PCB? Покрытие края PCB, также известное как покрытие края, является медным покрытием, которое простирается от верхней до нижней поверхности доски,

покрывая по крайней мере один периферический край. Покрытие края PCB укрепляет соединение PCB и снижает вероятность сбоя устройства. Это особенно распространено на небольших

ПХД и материнских платах, примеры которых часто встречаются в модулях Wi-Fi и Bluetooth.

Во время производственного процесса краи, которые должны быть металлизированы, должны быть фрезированы перед процессом медного покрытия. После осаждения меди краи

ПХД подвергаются надлежащей поверхностной обработке.

Когда использовать покрытие края PCB?

Покрытие края используется в следующих ситуациях:

Когда проводимость ПХД должна быть улучшена

Когда требуются соединения на краю PCB

Когда ПХД нуждается в защите от бокового удара

Когда вторичная ПХД подключается к материнской плате через край

Когда край необходимо паять для улучшения сборки

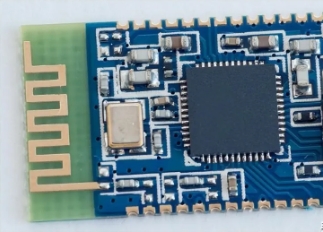

ПКБ покрытие края

Типы покрытия края PCB

 (1) Оборотная покрытие края

В этом процессе после бурения следы металла направляются вдоль боковых краев, подвергая боковые стены ПХД основному слою химически покрытой меди. Это позволяет одновременное применение во время покрытия сверленных отверстий.

 (2) Покрытые медью края

Чтобы предотвратить повреждение меди, обычно требуется минимальное расстояние между медными элементами и краем PCB. Расстояния следующие:

Внешний слой: 0,25 мм с разрывом

Внутренний слой: 0,40 мм с разрывом

Все слои: 0,45 мм с V-образными разрезами

Расстояние между медью и краем доски должно применяться только к плоским и большим медным областям, где незначительные повреждения не повлияют на производительность

 доски. Треки не должны быть размещены в пределах этого минимального расстояния, чтобы избежать повреждения. Если подушки находятся в пределах этого минимального

расстояния, они будут отрезаны назад, чтобы восстановить минимальное пространство без меди, если только:

Подложка является частью краевого соединителя (обычно с скошенным краем)

Подложка маркируется как "до края доски" в отдельном механическом слое

Обрезка более 25% поверхности подложки, что было бы необычным случаем.

 (3) ПТХ на краю доски (покрытый через отверстие)

ПТХ на краю платы включает в себя покрытые отверстия, разрезанные в краю ПХД, также известные как кастелляция. Они используются для соединения двух ПХД либо посредством

прямой пайки, либо соединителей. Достаточное пространство должно оставаться на краю, чтобы закрепить доску к производственной панели во время производства. Как верхние,

так и нижние слои должны иметь подушки, чтобы обеспечить твердую связь покрытия с доской. Для небольших размеров предпочтительно золотая отделка поверхности.

 (4) Круглый край покрытия

Круглый край покрытия означает, что большая часть или часть ПХД или края вырезки покрыты сверху до нижней поверхности. Это делается в первую очередь для установления

хорошего заземного соединения для металлических корпусов или экранизации. Для изготовления такой доски контур фрезеруется перед процессом покрытия через отверстие.

Поскольку покрытие должно быть закреплено на производственной панели во время производства, 100% покрытие края невозможно. Необходимо учитывать вкладки маршрутизации.

Для покрытия круглых краев избирательная химическая никель-золото является идеальной поверхностной обработкой.

Следует отметить:

Каждая сторона нуждается в медной полосе для соединения покрытия.

100% покрытие края невозможно из-за необходимости закрепления доски к производственной панели.

Чётко обозначите механический слой, требующий покрытия круглым краем.

Селективное химическое никель-золото является единственной поверхностной обработкой, подходящей для покрытия круглых краев.
