В области электронного производства процесс сварки печатной платы напрямую влияет на производительность и надежность продукции. По мере того как электронная продукция развивается к точности и многофункциональности, ограничения традиционной ручной сварки и полностью автоматической сварки становятся все более заметными, а технология полуавтоматической сварки со своими уникальными преимуществами становится ключевым звеном между гибким производством малых партий и крупномасштабным эффективным производством.

В настоящее время плотность упаковки полупроводников продолжает увеличиваться, и сверхмаленькая сварка 0,2 мм стала техническим узким местом в промышленности. Традиционная сварка пачного железа ограничена точностью ручной работы, а волновая пачка подвержена повреждению окружающих компонентов из-за чрезмерного теплового удара. Прорыв технологии лазерной шаричной сварки обеспечивает решение этой проблемы. Возьмя в качестве примера стандартную машину для лазерной сварки шара Dayan Zhizao, она использует 5-мегапиксельную систему CCD-видения с алгоритмом субпикселей для достижения точности позиционирования ±0,15 мм. С помощью системы контроля температуры с закрытым циклом лазерная энергия может быть точно контролирована в диапазоне 60-150 Вт, обеспечивая мгновенное расплавление 0,2 мм подложки, а зона, затронутая теплом, меньше 0,5 мм. Независимо разработанный вакуумный механизм транспортировки шариков пайки под отрицательным давлением может стабильно транспортировать шарики пайки 0,15-1,5 мм с точностью доставки шарика ±0,01 мм, значительно улучшая консистенцию сварки.

В области новых энергетических транспортных средств компания использует технологию лазерной сварки для достижения инноваций в процессе медной сварки PCB. Благодаря 1070 нм волоконному лазеру и системе управления мощностью с закрытым циклом точность контроля температуры улучшается до ±3 ℃, а конструкция градиентного покрытия объединяется, чтобы прочность сжига соединения пайки достигла 45 МПа. Совместная система с двумя станциями сокращает цикл сварки с одной точкой до 3 секунд, что на 600% более эффективно, чем традиционная ручная сварка, идеально удовлетворяя потребность в массовом производстве более 5000 паевых соединений в день.

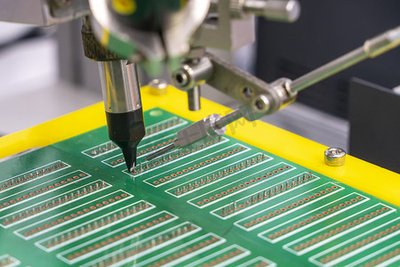

полуавтоматическая сварка PCB

В области потребительской электроники была коммерциализирована лазерная пайка с контролируемым температурным положением, разработанная Zichen Laser. Оборудование интегрирует три автоматических метода оловяной проволоки / оловяной пасты / оловяного шара и сотрудничает с системой визуального позиционирования CCD для точного завершения сварки чипов QFN с расстоянием 0,3 мм. При производстве определенной марки наушников TWS оборудование увеличило урожайность сварки с 89% до 99,2% и снизило скорость переработки с 5% до 0,3%. Безконтактная сварка эффективно предотвращает повреждения механического напряжения и особенно подходит для точных компонентов, таких как датчики MEMS.

В области промышленного контроля компания использует технологию селективной волновой пайки для преобразования производственной линии. Благодаря программированию

и управлению траекторией сопла может быть достигнута многорегиональная дифференцированная сварка сложных плат ПХД. При производстве плат управления инвертором эта

технология снижает скорость пайки чипов BGA с 2,1% до 0,05%, снижая при этом использование потока на 60%, отвечая требованиям RoHS по защите окружающей среды.

Китайский рынок полуавтоматических разделителей PCB демонстрирует сильный рост. Размер рынка достигнет 4,5 миллиарда юаней в 2023 году и, как ожидается, превысит 6 миллиардов юаней в 2025 году с совокупными годовыми темпами роста в 14%. Технологическое модернизация стала основной движущей силой, а рыночная доля технологии лазерной резки в полуавтоматических разделителях достигла 15%, что на 8 процентных пунктов больше с 2020 года. Интеллектуальный разделитель платы, запущенный определенной компанией, интегрирует систему визуального осмотра AI, которая может автоматически идентифицировать деформацию PCB и компенсировать путь резки, так что точность резки специальной формы платы может достигать ±0,05 мм.

На фоне ускоренной трансформации интеллектуального производства полуавтоматическое сварочное оборудование развивается в направлении цифровизации и сетевых связей.

Цифровая система двойной сварки, разработанная определенной компанией, создает виртуальную модель, собирая параметры сварки в режиме реального времени, что сокращает

время отладки процесса на 70%. Применение технологии промышленного Интернета 5G+ реализует удаленный мониторинг оборудования и прогнозное обслуживание, а OEE (общая

эффективность) оборудования определенной производственной линии была улучшена до 92%.

Despite significant technological progress, the industry still faces multiple challenges. The skill gap of operators restricts the performance of equipment. A survey of a certain company shows that 73% of poor welding is caused by incorrect parameter settings. In response to this, the industry is developing an intelligent welding expert system to automatically recommend parameters through a built-in process database to lower the operating threshold. At the same time, the breakthrough of domestic core components has become the key. The laser welding head developed by a certain company has achieved a spot diameter of 30μm, breaking the foreign technology monopoly.

В плане устойчивого развития популяризация технологии сварки без свинца способствовала модернизации оборудования. Система вакуумной повторной пайки, разработанная определенной компанией, снижает уровень пустоты пачных соединений с 5% до 0,3% в условиях низкого давления -80 кПа, удовлетворяя требованиям к надежности автомобильного класса. Популяризация технологии сварки, защищенной азотом, снизила распространенность олова на 90%, значительно улучшив качество сварки.

Полуавтоматическая технология сварки PCB изменяет электронный производственный ландшафт своими точными, гибкими и интеллектуальными характеристиками. От высокоточной сварки крошечных подушек размером 0,2 мм до надежного подключения модулей питания новых энергетических транспортных средств и гибкого производства промышленных досок управления эта технология продолжает расширять свои границы применения. Благодаря глубокой интеграции технологий, таких как ИИ и цифровые близнецы, полуавтоматическое сварочное оборудование будет развиваться в более умном и экологически чистом направлении, обеспечивая ключевую поддержку высококачественного развития мировой производственной индустрии электроники.
