Что такое радиочастотная схема?
2022-11-24
Смотреть:867
Автор:iPCB


Наиболее важным применением радиочастотных схем является беспроводная связь, в состав радиочастотных схем в основном входят приемники и передатчики.

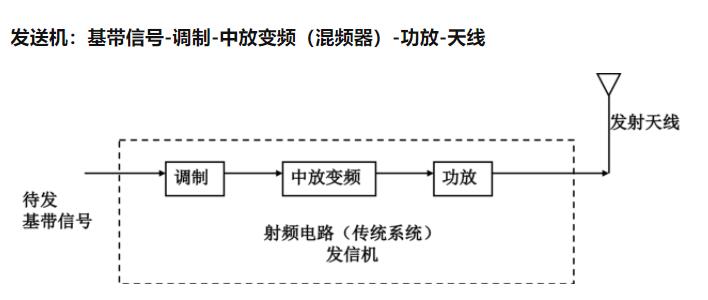

Передатчик: сигнал основной полосы частот - модуляция - усилитель, преобразователь частоты (микшер) - усилитель - антенна

RF Circuit Transmitter

Модуляция: это процесс модуляции сигнала основной полосы частот на несущей связи. В некоторых приложениях существуют и другие этапы, такие как шифрование сигнала основной полосы частот.


Усилитель: На этом этапе выполняется базовое усиление модулированного сигнала для приведения сигнала к фактическому диапазону частот связи.


Усилитель: Основная цель заключается в повышении мощности сигнала для удовлетворения требований к дальности связи.


Передающая антенна: Эффективная передача сигнала, в дополнение к мощности передачи (КПД), а иногда и направлению, а также выбору каналов распространения волн.


Что касается аппаратной схемы системы передачи, то наиболее сложная часть заключается в промежуточном усилителе, преобразователе частоты и радиочастотном усилителе. Основная трудность заключается в разработке системного решения для преобразователя частоты. Хорошая конструкция системного решения создает меньше помех и может даже снизить потребность в сигнале гетеродина для участия в преобразовании частоты. ВЧ-усилители в основном обеспечивают энергоэффективность и линейность.

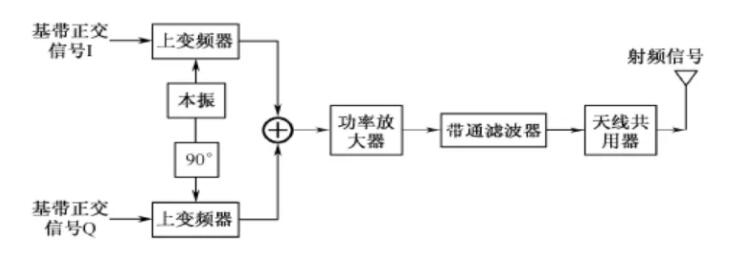

Directly Transformable Quadrature Modulated Transmitter

Непосредственно преобразуемый передатчик с квадратурной модуляцией

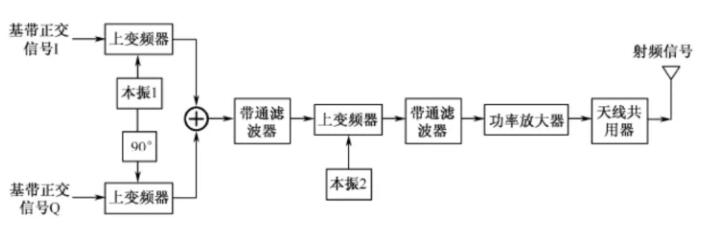

Two-step change of quadrature modulation transmitter

Двухступенчатая смена передатчика с квадратурной модуляцией


Передатчик: Средняя мощность передачи, радиочастотная несущая сеть, управление радиочастотной мощностью, спектр радиочастотного излучения, паразитное излучение.

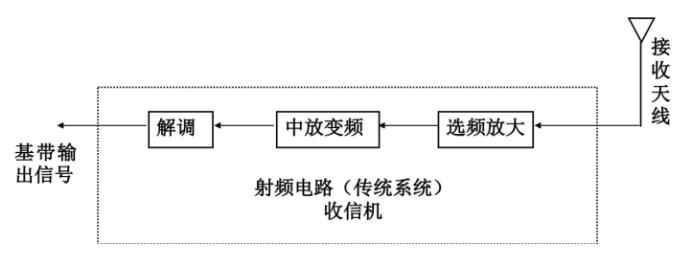

Приемник: Антенна - Усилитель выбора частоты - Промежуточный усилитель - Демодуляция - Сигнал основной полосы частот

RF Circuit Receiver

Усиление при выборе частоты: Выбирает полезный сигнал из большого количества радиоволн и усиливает слабый сигнал до уровня, требуемого демодулятором.


Понижающее преобразование: Перевод радиосигнала в нужную полосу частот.


Демодуляция: Перемещение радиочастотного сигнала в нужную полосу частот.


Прием можно рассматривать как обратную передачу. Наиболее сложной частью приемной системы является интерфейс. Пространство заполнено всевозможными электромагнитными сигналами, и среди них есть полезные сигналы. Трудно эффективно принимать полезные сигналы и в то же время максимально подавлять бесполезные сигналы. Основная функция приемника заключается в выборе полезных сигналов, принимаемых от антенны, с помощью преобразователя частоты, усиленного до основной полосы частот с помощью демодулятора демодуляции, для достижения преобразования полосовых сигналов в сигналы основной полосы частот.

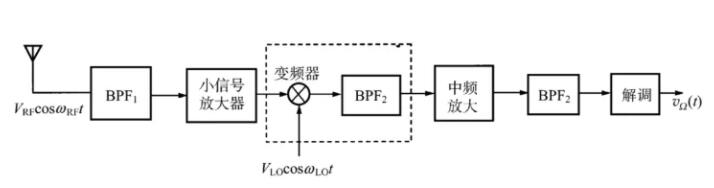

Распространенные структуры приемников включают в себя: структуру со сверхаберрантными параметрами, структуру преобразователя с прямым понижением частоты (структура с нулевой ПЧ), структуру с низкой ПЧ и т.д.

Ultra-aberrant Receiver

Радиочастотный интерфейсный модуль: усиление радиочастотного сигнала с низким уровнем шума, выбор диапазона частот.


Функция преобразователя частоты: Уменьшение принимаемой радиочастотной частоты до фиксированной частоты IF без искажений. Особенности преобразователя частоты: Уменьшение частоты, структура спектра остается неизменной. Причины снижения частоты: 1. Чтобы решить проблему избирательности, в радиочастотном диапазоне очень сложно выбрать канал (требования к значению Q фильтра очень высоки), антикварные изделия снижают частоту для выбора канала. 2. 2. Для того, чтобы приемник достиг стабильно высокого коэффициента усиления. Общий коэффициент усиления = коэффициент усиления ВЧ + коэффициент усиления при смешивании + коэффициент усиления ПЧ, так что коэффициент усиления распределен по каждому частотному диапазону, что позволяет легко поддерживать стабильность; ЕСЛИ частота усиления низкая и фиксированная, то ее легко получить и она стабильна. 3. Относительно легко выполнять демодуляцию или модулирование на нижней фиксированной частоте ПЧ.


Модуль ПЧ: селективный канал, основной каскад усиления.


Недостаток: Инвертор создает многочисленные комбинации частотных помех (зеркальные частотные помехи).


Преимущества и недостатки высокой и низкой ПЧ: Высокая ПЧ: Зеркальная частота находится далеко от полезного сигнала, легко фильтруется, хороша для защиты от помех. Низкая ПЧ: При той же добротности ПЧ-фильтр является узкополосным, что хорошо для выбора канала и стабильно высокого усиления.
