Что такое материал для печатных плат CEM-1? Как ни странно для большинства людей, он является одним из базовых материалов для печатных плат. Это низкосортный материал для производства печатных плат и подходит только для односторонних печатных плат, но он широко используется.

Некоторые люди скажут, что в наши дни технологии развиваются так быстро, что каждое электронное устройство становится все меньше и меньше. Почему такой низкосортный материал может широко использоваться?

Да, технологии становятся все более совершенными, но среднее время изготовления компонентов также увеличивается, и они собираются с большим количеством функций, что позволит большему числу дизайнеров использовать односторонние печатные платы (материал Cem-1) для контроля затрат.

Односторонние печатные платы (однослойные печатные платы) значительно снижают затраты на проектирование, и это самая важная причина.

Стандартный материал CEM-1 представляет собой композитный материал на основе целлюлозы для печатных плат со слоем ламината из стекловолокна (FR-4) на поверхности. Обычно CEM-1 имеет молочно-белый цвет.

Печатная плата CEM-1

Характерной особенностью материала CEM-1 является невозможность реальной наличной металлизации через отверстия.Поэтому этот материал можно использовать только для изготовления однослойных печатных плат.

Стандартный CEM-1 соответствует классу воспламеняемости UL94-V0 как материал FR-4.По сравнению с FR-4 механические свойства CEM-1 несколько хуже: CEM-1 более хрупкий.Разница в диэлектрической проницаемости и тангенсе угла диэлектрических потерь между этими двумя материалами незначительна.

Таким образом, CEM-1 является более дешевой альтернативой материалам FR-4 для производства 1. Многослойные печатные платы.

Технические параметры материала печатной платы CEM-1

В семействе материалов для печатных плат CEM-3 есть и другие, более совершенные материалы, давайте рассмотрим различия между CEM-1 и CEM-3.

Композитный материал CEM-1 состоит из поверхности из стекловолокна и бумажной сердцевины, скрепленной эпоксидной смолой. В основном используется в производстве печатных плат. По сравнению с другими сортами бумаги, он легко поддается прессованию, обладает отличными электрическими характеристиками и более высокой прочностью на изгиб. CEM-1 обладает отличными механическими и электрическими характеристиками при силе удара 0,093”.

CEM-3 очень похож на FR4. Вместо стеклоткани используются стеклоткани типа “fly”. CEM-3 молочно-белый и очень гладкий материал.Он полностью заменяет FR4 и занимает очень большую долю рынка в Азии. Это огнестойкий эпоксидно-слоистый стеклянный материал, который обычно используется в двусторонних и многослойных печатных платах для электроники.CEM-3 - это новый тип материала для подложек печатных плат на основе FR-4. В последние годы CEM-3 используется для замены FR-4 в Японии, даже превышая дозировку FR-4.

На рынке светодиодного освещения большинство производителей светодиодов используют Cem1 в качестве основного материала. Это позволяет достичь наилучшего баланса между эффективностью рассеивания тепла и стоимостью печатной платы.

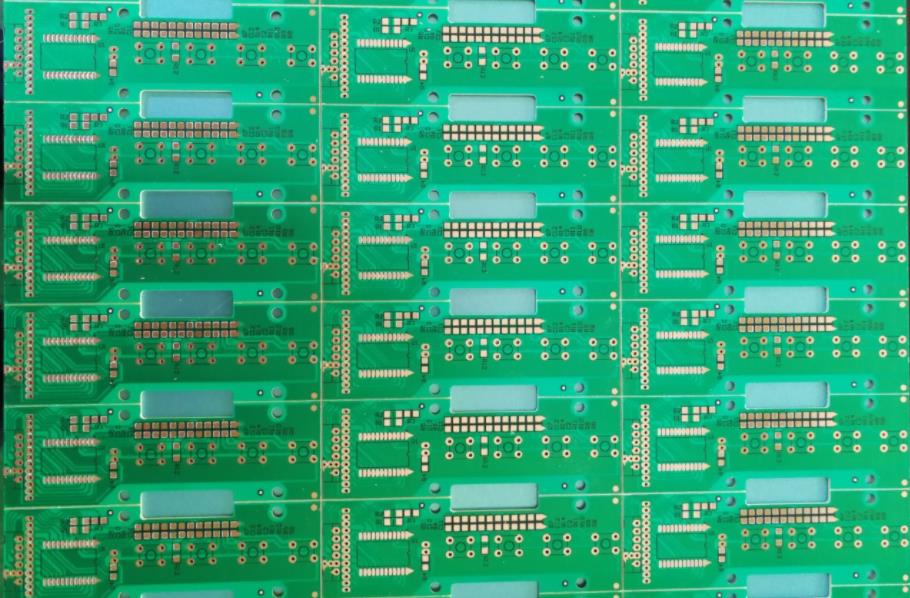

CEM-1 PCB

Расширенный список литературы

Ламинаты также известны как базовые материалы.Армирующий материал пропитывается смолой, покрывается медной фольгой с одной или обеих сторон и подвергается горячему прессованию для получения пластинчатого материала, называемого ламинатом с медным покрытием. Это основной материал для печатных плат, который часто называют подложкой.Когда он используется при производстве многослойных плит, его также называют сердцевинной доской (CORE board).

Ламинаты являются основным материалом электронной промышленности, в основном используемым при обработке и изготовлении печатных плат (PCB), которые широко используются в телевизорах, радиоприемниках, компьютерах, вычислительной технике, мобильной связи и других электронных изделиях.

Производство ламинатов имеет почти столетнюю историю, которая развивается синхронно с производством электронной информации, особенно с производством печатных плат, и неотделима от истории технологического развития. Разработка ламинатов началась в начале 20-го века. В то время в производстве ламинатов со смолой, армирующих материалов и подложек наблюдался обнадеживающий прогресс.

Ламинаты, обычно используемые в следующих видах:

1.FR-1 - фенольная хлопчатобумажная бумага, эта подложка широко известна как бакелитовая (более экономичная, чем FR-2).

2.FR-2 - фенольная хлопковая бумага.

3.FR-3 - Хлопковая бумага, эпоксидная смола

4.FR-4 - стеклоткань, эпоксидная смола

5.FR-5 -Стеклоткань, эпоксидная смола

6.FR-6--- Стеклоткань, полиэстер

7.G-10--- Стеклоткань, эпоксидная смола

8.CEM-1 - Хлопковая бумага, эпоксидная смола (антипирен)

9.CEM-2 - Хлопчатобумажная бумага, эпоксидная смола (негорючая)

10.CEM-3 - Стеклоткань, эпоксидная смола

11.CEM-4 - Стеклоткань, эпоксидная смола

12.CEM-5 - Стеклоткань, полиэстер

13.AIN - Нитрид алюминия

14.SIC - Карбид кремния

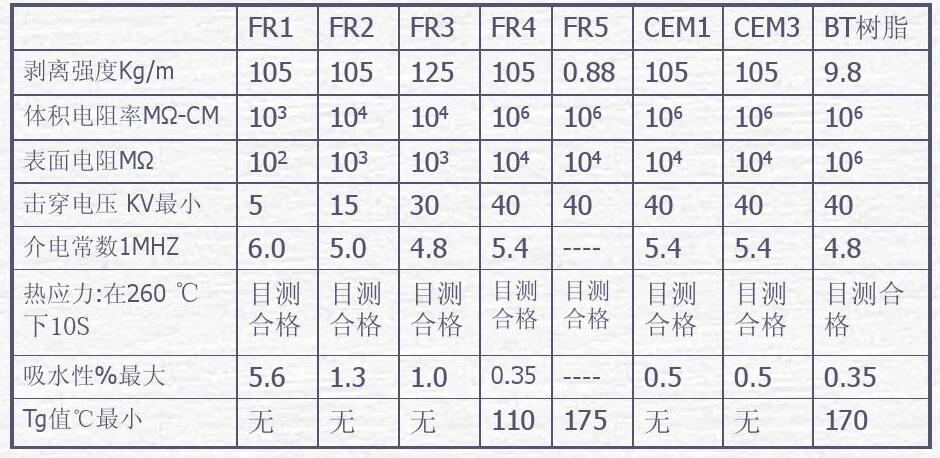

Сравнение технических характеристик материалов печатных плат

CEM-1 - это материал для печатных плат из хлопковой бумаги и эпоксидной смолы (огнестойкий).CEM1 - это обычная плита из фенольной смолы, армированная стекловолокном, которая обычно используется для недорогих применений. Ее стандартная прочность на сжатие должна составлять не менее 50 МПа. Однако конкретное значение прочности при сжатии зависит от производителя и спецификации листа CEM1. При покупке листов CEM1 рекомендуется ознакомиться с техническими данными изделия или проконсультироваться с производителем для получения точной информации. Также важно отметить, что печатные платы CEM-1 должны использоваться в соответствии с соответствующими правилами техники безопасности, чтобы гарантировать, что они не растрескаются и не будут повреждены под воздействием нагрузок.
