Технология PCBA - Почему необходима очистка печатной платы?

Зачем нужна очистка печатных плат?

В процессе обработки PCBA паяльная паста и флюс образуют остаточный материал, остаток содержит органические кислоты и разлагающиеся ионы, из которых органические кислоты оказывают коррозионное действие, ионы, остающиеся на подложке, также вызывают короткое замыкание, и эти остатки на плате PCBA относительно загрязнены, но также не вызывают коррозии. удовлетворяйте требованиям заказчика к степени очистки продукта. В то же время это также повлияет на стабильность работы платы PCBA, поэтому очистка PCBA крайне необходима.

Очистка печатных плат - это один из наиболее важных процессов, необходимых для сборки электроники, для различных уровней стандартных изделий, при выборе флюса и в процессе дифференциации, необходимости выбора чистящего средства, необходимости в механизмах и оборудовании, процессы различаются.

Подавляющее большинство производителей оборудования для очистки печатных плат PCBA выпустили программы по очистке оборудования, механизмов и оснастки, а также по внедрению программ очистки, и, в первую очередь, продукция производителей электросварочных остатков после обнаружения и анализа загрязнений, с последующим предоставлением целенаправленных решений для системной очистки. Существуют полностью интеллектуальные поточные очистительные устройства, полуавтоматические автономные очистительные машины, оборудование для уборки людей и т.д., которые применяются для полной очистки на водной основе (с использованием ионизированной воды), полуводной (с органическими соединениями в водном растворе, например, для омыления) и на основе химических растворителей для очистки трубопроводов. Многие производители печатных плат, как правило, выбирают водные чистящие средства и переходят к экологичному производству.

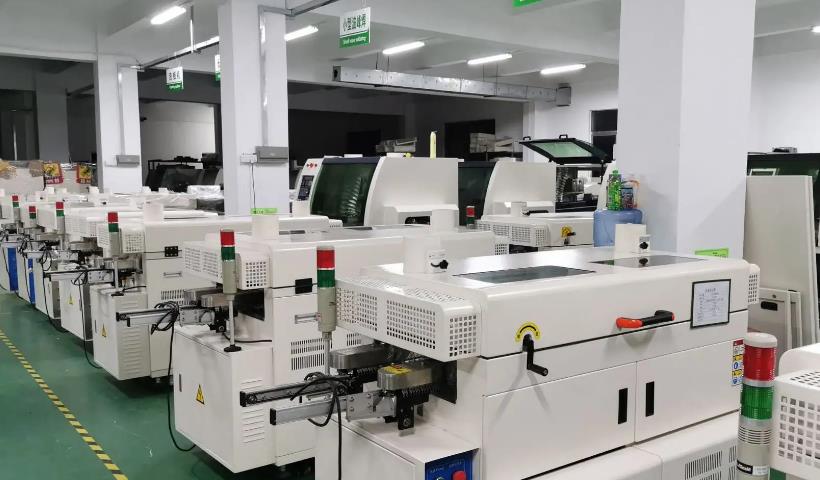

Оборудование для очистки печатных плат

3 распространенных метода очистки печатных плат

1. Полностью интеллектуальная онлайн-очистка печатных плат

Это относится к очистке большого количества печатных плат, выбору безопасного и интеллектуального оборудования для очистки, размещаемого на электрической производственной линии, использованию различных полостей в режиме онлайн для проведения химической очистки (или водной очистки), промывки водой, сушки на протяжении всего процесса. Процесс очистки, PCBA с использованием конвейерной ленты очистительного оборудования в камере очистки различными растворителями, чистящий раствор должен быть совместим с электронными устройствами, металлическим покрытием поверхностного слоя печатной платы, алюминиевым покрытием, этикетками, надписями и другой информацией, необходимо учитывать способность специальных деталей выдерживать очистку.

Процесс очистки печатных плат: нанесение на плату -> предварительная химическая промывка -> химическая очистка -> химическая изоляция -> предварительная промывка -> ополаскивание -> окончательное распыление -> воздушная очистка и сушка -> сушка.

2.Полуавтоматическая автономная очистка печатных плат

Он подходит для небольших количеств многих видов очистки печатных плат, во всех зонах производственной линии может быть установлен транспорт человека, автономно установленный в полости для проведения химической очистки (или очистки на водной основе), промывки на водной основе, сушки на протяжении всего процесса. В процессе очистки печатная плата, как правило, должна работать стабильно или быть помещена в корзину для начала, чистящая жидкость должна быть совместима с электронными устройствами, поверхностным слоем печатной платы, металлическим покрытием, алюминиевым покрытием, этикетками, надписями и другой информацией, специальные детали должны выдерживать очистку.

3.Искусственная очистка PCBA

Оборудование для искусственной очистки поверхностного слоя пайки печатных плат SMT от остатков канифольного флюса, водорастворимого флюса, канифольного флюса, неочищаемого флюса / паяльной пасты и других органических и неорганических загрязнений для обеспечения максимальной эффективности очистки.

Ручная очистка печатной платы для очистки небольших партий печатной платы используется система контроля температуры, адаптированная к процессу очистки рабочей силой с использованием микрофазного чистящего средства MPC, в резервуаре с постоянной температурой для проведения химической очистки. Особое внимание уделяется ультразвуковой очистке, поскольку она требует небольших инвестиций и проста в реализации. Внедрение этой программы также было выбрано некоторыми производителями печатных плат.

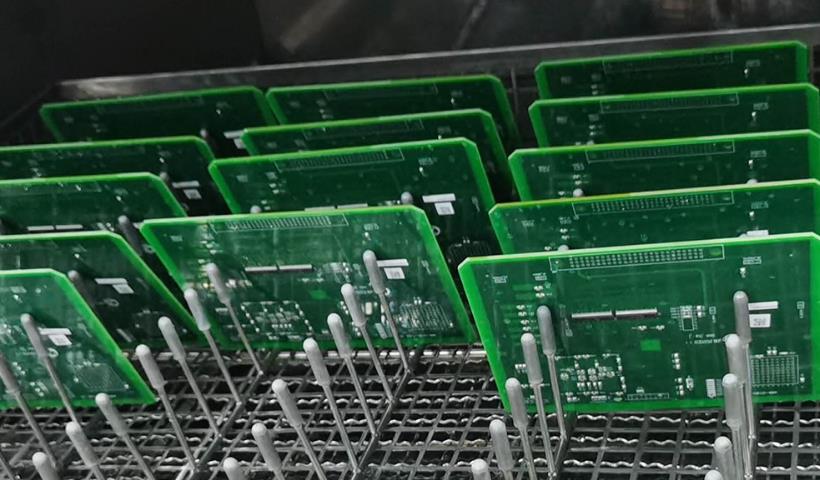

PCBA при очистке

Требования к выполнению работ по очистке печатной платы в сборе

1.Компоненты для печатных плат или поверхностной сварки без особых требований все продукты можно использовать для очистки печатных плат специальными чистящими средствами.

2.Запрещается контактировать со специальным чистящим средством некоторых электронных компонентов, таких как: клавишные выключатели, сетевые розетки, зуммеры, элементы питания, ЖК-дисплей, пластиковые компоненты, переключатели с циферблатом, линзы и так далее.

3.В процессе очистки нельзя использовать пинцет и другие металлические предметы, непосредственно контактирующие с печатной платой, чтобы избежать повреждения платы PCBA, царапин.

4.Плата PCBA после сварки компонентов, поскольку остатки флюса со временем приведут к агрессивной физической реакции, должна быть очищена как можно скорее.

5.После очистки печатную плату следует поместить в духовку на полчаса при температуре 40-45 градусов, например, для просушки, а затем вынуть плату для следующего процесса.

Примечание по очистке печатной платы

1.После очистки PCBA на поверхности платы не должны оставаться флюс, оловянные шарики и оловянный шлак.Поверхность и паяные соединения не должны быть белыми или серыми.

2.После очистки печатной платы поверхность платы не должна быть липкой.При очистке необходимо надевать кольцо для рук, защищающее от статического электричества.

3.In перед очисткой печатной платы необходимо надеть защитную маску, в противном случае вы не сможете работать.

4.Печатная плата была очищена и не очищалась Печатная плата, помещенная отдельно и снабженная маркировкой, запрещающей прямой контакт с поверхностью печатной платы, была очищена поверхностью руки.
