Структура печатной платы, описанная в данном документе, в основном состоит из контактных площадок, сквозных отверстий, монтажных отверстий, проводов, компонентов, разъемов, наполнителей, электрических границ и т. д. Основные функции каждого компонента следующие:

Контактные площадки: Используются для металлических отверстий для пайки выводов компонентов.

Сквозные отверстия: Существуют металлические и неметаллические сквозные отверстия, из которых металлические сквозные отверстия используются для соединения выводов компонентов между слоями.

Монтажные отверстия: Используются для фиксации печатной платы.

Провода: Медная пленка, используемая для соединения выводов компонентов с электрической сетью.

Разъемы: Используются для соединения компонентов между печатными платами.

Наполнитель: Используется для покрытия меди заземляющей сетки, что позволяет эффективно снизить импеданс.

Электротехнические границы: Используются для определения размеров платы, все компоненты на плате не должны выходить за эти границы.

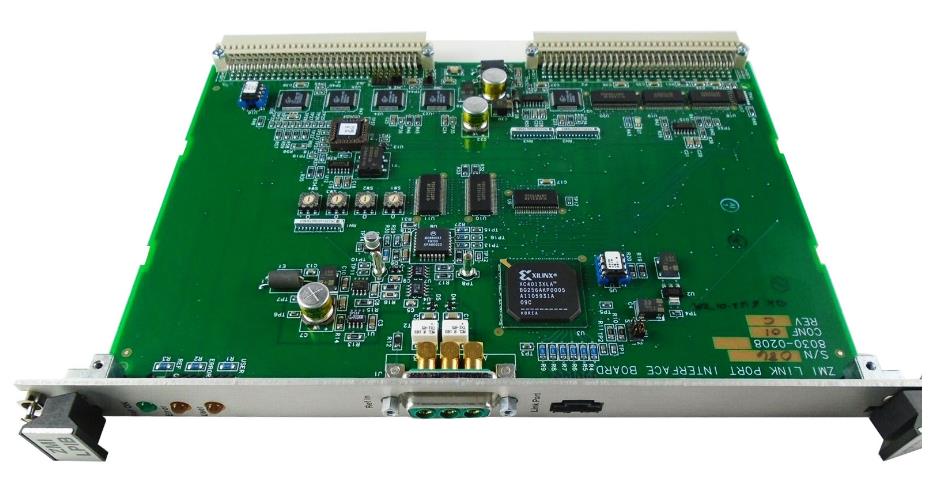

Зелёная печатная плата

Почему печатные платы зелёные?

1. В целом, все электронные платы проходят процесс изготовления и последующей ламинации. В процессе изготовления платы есть несколько этапов, которые выполняются в светлой камере. Зелёный цвет в светлой камере обеспечивает лучший визуальный эффект. Но это не главное.

Для пайки SMT-компонентов используются лужение, ламинирование и окончательная проверка AOI. Все эти процессы требуют оптического позиционирования и калибровки. Зелёный фон более удобен для идентификации прибора.

2. Распространённые цвета: красный, жёлтый, зелёный, синий, чёрный. Из-за технологических проблем многие линии контроля по-прежнему полагаются на визуальное восприятие рабочих (конечно, сейчас большинство используют тест «летающая стрела»). Это очень утомительная работа, а зелёный цвет печатной платы относительно наименее вреден.

Поэтому основное применение — зелёный цвет.

3. Синий и черный цвета обусловлены легированием кобальтом и углеродом соответственно, которые обладают определенной электропроводностью, поэтому существует риск короткого замыкания. Зеленые печатные платы более экологичны и не выделяют токсичных газов при использовании в условиях высоких температур.

4. Примерно с 2007 года люди начали обращать внимание на цвет печатной платы, в основном из-за того, что ASUS, MSI и другие крупные производители высококачественных плат использовали черные печатные платы, поэтому люди постепенно стали задумываться о цвете печатной платы: если она черная, значит, это признак высокого качества. После этого все больше и больше производителей стали использовать черное покрытие для печатных плат — можно сказать, что это явление возникло по необъяснимым причинам. Никто никогда не говорил, что черный цвет печатной платы означает высокое качество материнской платы. Это полностью связано с тем, что ведущие бренды используют черный цвет для позиционирования своей продукции. Безусловно, черные печатные платы действительно демонстрируют их технологическую мощь, поскольку черные платы наименее заметны, поэтому и дизайн, и послепродажное обслуживание подвергаются беспрецедентному давлению со стороны затрат, и технологически сильные производители печатных плат используют черные платы. Цвет не потому, что черный цвет может улучшить производительность материнской платы. С точки зрения рационального анализа, мы также знаем, что один только цвет не может улучшить характеристики платы.

5. Зелёная часть печатной платы называется паяльной маской, она состоит из смолы и пигмента, причём зелёная часть — это зелёный пигмент. Существуют и другие цвета, ничем не отличающиеся от декоративной краски. Перед нанесением на плату паяльная паста наносится пастообразный припой, который затем растекается. После нанесения на плату она подвергается «отверждению», в результате чего смола затвердевает под воздействием тепла. Цель паяльной маски — защитить плату от влаги, окисления и пыли. Единственное место, не покрытое паяльной маской, — это обычно контактные площадки, которые используются для нанесения паяльной пасты.

6. Обычно мы выбираем зеленые печатные платы, потому что зеленый цвет меньше раздражает глаза, и персонал, занимающийся производством и обслуживанием, не испытывает усталости глаз при длительном наблюдении за платой. Наиболее распространенные цвета — желтый, черный и красный. После изготовления все цвета наносятся на поверхность.

7. Есть еще одна причина: поскольку наиболее распространенный цвет — зеленый, заводы используют больше всего зеленой краски, что снижает затраты на топливо. Кроме того, при обслуживании зеленых печатных плат легче различить белые участки, тогда как на черных платах это сделать сложнее. Для дифференциации своей продукции каждый завод использует два цвета для обозначения высококачественных и низкокачественных серий. Например, у ASUS, производителя компьютерных материнских плат, желтые платы относятся к низкокачественным, а черные — к высококачественным. У Intel желтые платы — к низкокачественным, а черные — к высококачественным. В случае с Intel, платы с маркировкой «корзинка» относятся к высококачественным, а зеленые — к низкокачественным.
