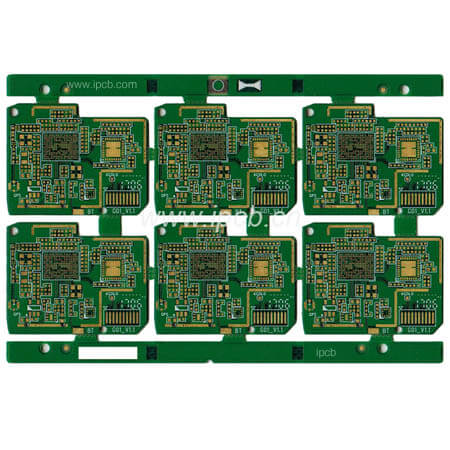

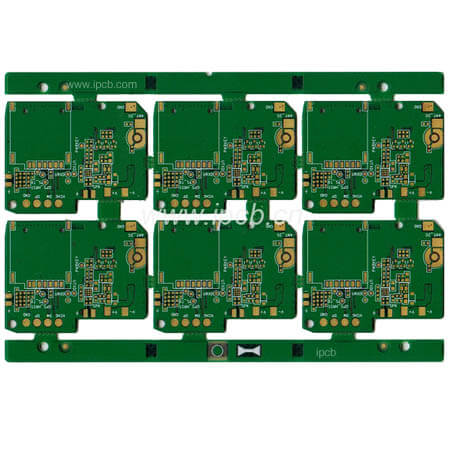

    Плата HDI GPS-локатора (HDI GPS PCB)

    Подложка: FR-4

    Количество слоев: 4

    Толщина готовой платы: 1 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Применение: GPS-локатор

    Описание товара Техническое описание

    GPS-локатор представляет собой устройство, объединяющее GPS-модуль и модуль мобильной связи. Его основная задача - определять координаты объекта с помощью спутниковой системы GPS и передавать данные о местоположении на сервер через сети GSM/GPRS. Это позволяет пользователям отслеживать местоположение транспортного средства в режиме реального времени через компьютер или мобильное приложение.

    Автомобильный GPS-локатор получает информацию о местоположении от спутников GPS и передает ее в центр мониторинга через сеть GPRS. Каждая передача данных обычно содержит координаты, время, скорость движения, направление и высоту над уровнем моря.

    В зависимости от состояния зажигания (ACC) GPS-локатор может работать в двух режимах: режиме мониторинга в реальном времени и режиме охраны.

    В режиме мониторинга, когда зажигание включено, устройство поддерживает постоянное соединение с сервером через сеть GPRS и передает данные о местоположении с заданной периодичностью. Авторизованные пользователи могут отслеживать транспортное средство, контролировать его состояние и использовать дополнительные функции, такие как удаленное отключение подачи топлива или электропитания.

    В режиме охраны, когда зажигание выключено, GPS-локатор переходит в энергосберегающий режим. Передача данных через GPRS прекращается, а для обмена информацией используются SMS-сообщения. В этом режиме пользователь может запросить местоположение автомобиля с помощью SMS-команды или получить уведомления о тревожных событиях, таких как отключение питания, низкий заряд резервного аккумулятора, попытка несанкционированного перемещения или аварийная ситуация.

    Переключение между режимами происходит автоматически в зависимости от состояния сигнала ACC.

    Развитие мобильной связи, мобильного интернета и интеллектуальных электронных устройств способствует постоянному росту спроса на высокотехнологичные печатные платы. Особенно заметно это стало с распространением сетей 5G, которые предъявляют повышенные требования к плотности монтажа и качеству межсоединений.

    Современные электронные устройства становятся все более компактными и функциональными, что привело к широкому распространению печатных плат высокой плотности межсоединений (HDI - High Density Interconnect). Традиционная механическая технология сверления имеет ограничения по минимальному диаметру отверстий. При диаметре около 0,15 мм стоимость производства значительно возрастает, а дальнейшее уменьшение размеров становится затруднительным.

    В производстве HDI-плат широко применяется технология лазерного сверления микроотверстий. Диаметр таких отверстий обычно составляет от 0,05 до 0,15 мм, а ширина проводников может достигать 0,076–0,10 мм. Это позволяет значительно увеличить плотность трассировки и количество межсоединений на ограниченной площади платы.

    Для формирования микроотверстий используются инфракрасные и ультрафиолетовые лазеры. Наиболее распространенной является технология CO₂-лазерного сверления, которая обеспечивает высокую производительность и стабильное качество при изготовлении глухих микроотверстий. Такие решения широко применяются при производстве HDI-плат первого порядка для корпусов BGA с шагом выводов 0,8 мм и менее.

    Производство HDI-печатных плат является сложным многоэтапным процессом, включающим многократное ламинирование, лазерное сверление и высокоточное совмещение слоев. К основным параметрам контроля качества относятся плоскостность платы, отсутствие расслоения, точность позиционирования микроотверстий, качество металлизации, надежность межслойных соединений, точность травления проводников и соблюдение требований по импедансу.

    По сравнению с традиционными многослойными платами технология HDI позволяет использовать глухие и скрытые переходные отверстия, сокращая количество сквозных отверстий и высвобождая полезную площадь для трассировки. Благодаря этому существенно повышается плотность монтажа компонентов, что делает HDI-платы оптимальным решением для смартфонов, GPS-локаторов, телекоммуникационного оборудования, автомобильной электроники и других современных электронных устройств.


    Подложка: FR-4

    Количество слоев: 4

    Толщина готовой платы: 1 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Применение: GPS-локатор
