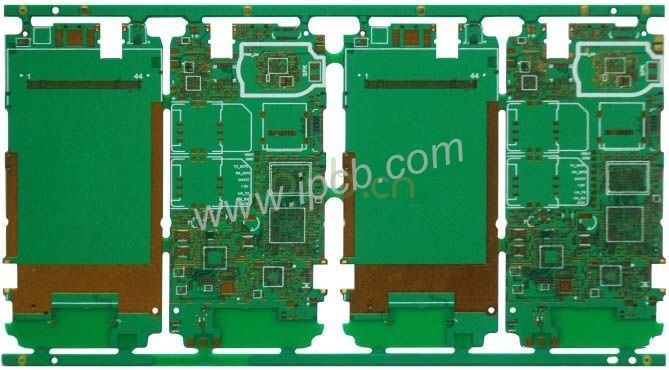

Керамическая PCB - 6-слойная печатная плата HDI для мобильного телефона 1-го порядка

Надежная конструкция печатной платы мобильного телефона

С расширением функций мобильных телефонов требования к дизайну плат становятся все выше и выше. С появлением беспроводного оборудования, сотовых телефонов и эры 3G инженеры уделяют все больше внимания навыкам радиочастотного проектирования.

(RF) Проектирование печатных плат часто называют своего рода “черным искусством”, поскольку в теории существует бесчисленное множество неопределенностей, но эта точка зрения верна лишь частично. Проектирование радиочастотных печатных плат также имеет множество рекомендаций, которым можно следовать, и правил, которые не следует игнорировать. Однако в реальном проектировании действительно полезным навыком является умение обходить эти руководящие принципы и законы, когда они не могут быть точно реализованы из-за различных проектных ограничений. Конечно, есть много важных тем для проектирования ВЧ-устройств, которые стоит изучить, включая импеданс и согласование импедансов, данные об изоляционном слое и ламинированных платах, а также длины волн и стоячие волны. Следовательно, они оказывают большое влияние на электромагнитные помехи мобильных телефонов. Ниже приведены условия, которые необходимо соблюдать при проектировании ВЧ-схемы для мобильных телефонов. мобильные печатные платы.：

1. Максимально изолируйте высокочастотный источник (HPA) и малошумящий усилитель (LNA).

Проще говоря, это делается для того, чтобы держать мощный радиочастотный излучающий контур подальше от маломощного радиочастотного принимающего контура. Мобильные телефоны обладают большим количеством функций и бесчисленным количеством компонентов, но занимают мало места на печатной плате. В то же время, учитывая, что процесс проектирования проводки является наиболее ограниченным, все это требует относительно высоких дизайнерских навыков. В настоящее время, возможно, потребуется разработать четырех- или шестислойные печатные платы и позволить им работать поочередно, а не в одно и то же время. Мощные схемы иногда могут включать в себя радиочастотные буферы и регулятор напряжения (VCO). Убедитесь, что в зоне высокой мощности печатной платы есть по крайней мере целый участок земли, и лучше всего, чтобы на нем не было переходных отверстий. Конечно, чем больше медной оболочки, тем лучше. Чувствительные аналоговые сигналы следует хранить как можно дальше от высокоскоростных цифровых сигналов и радиочастотных сигналов.

2. Конструктивный раздел может быть разделен на физический раздел и раздел питания.

Физические разделы в основном связаны с такими вопросами, как расположение компонентов, ориентация и маскировка; силовые разделы могут быть по-прежнему разделены на разделы для распределения питания, радиочастотных трасс, чувствительных цепей и сигналов, а также заземления.

2.1 Мы изучаем проблему физического разделения. Компоновка компонентов является ключом к созданию превосходного радиочастотного дизайна. Наиболее эффективная технология заключается в том, чтобы сначала закрепить компоненты, расположенные на радиочастотном тракте, и отрегулировать их ориентацию, чтобы минимизировать длину радиочастотного тракта, отделить вход от выхода и разделить цепи высокой и низкой мощности. пройдите как можно дальше.

Наиболее эффективный способ укладки печатных плат - это разместить основную плоскость заземления (main ground) на втором слое под поверхностью и провести радиочастотную линию как можно дальше по поверхности. Сведение к минимуму размера переходных отверстий на радиочастотном тракте позволяет не только сократить его длину, но и уменьшить количество виртуальных паяных соединений на основной поверхности и снизить вероятность утечки радиочастотной энергии в другие области ламинированной платы. В физическом пространстве линейной схемы, такой как многокаскадный усилитель, обычно достаточно для изоляции нескольких радиочастотных областей друг от друга, но дуплексеры, микшеры и усилители/микшершины промежуточной частоты всегда имеют несколько радиочастотных сигналов, мешающих друг другу, поэтому это влияние должно быть тщательно сведено к минимуму.

2.2 Трассы RF и IF должны располагаться в максимально возможном порядке в шахматном порядке, и между ними должен быть как можно больше разделен участок земли. Правильный радиочастотный тракт очень важен для производительности всей печатной платы, именно поэтому при проектировании печатных плат мобильных телефонов большую часть времени уделяется компоновке компонентов. При проектировании печатных плат мобильных телефонов обычно можно разместить схему малошумящего усилителя на одной стороне печатной платы, а высокочастотного - на другой и, наконец, подключить их к радиочастотному терминалу и терминалу процессора основной полосы частот на одной стороне через дуплексную антенну. Для обеспечения того, чтобы сквозные отверстия не передавали радиочастотную энергию с одной стороны платы на другую, необходимы некоторые методы. Обычно используется использование глухих отверстий с обеих сторон. Негативное воздействие прямолинейных переходов можно свести к минимуму, разместив их в таком месте, где обе стороны печатной платы не подвержены радиопомехам. Иногда невозможно обеспечить достаточную изоляцию между несколькими схемными блоками. В этом случае необходимо рассмотреть возможность использования металлической маски для маскировки радиочастотной энергии в радиочастотной области. Металлическая маска должна быть припаяна к земле и должна находиться на соответствующем расстоянии от компонентов, для чего требуется дорогостоящая печатная плата свободное место на доске. Очень важно максимально обеспечить целостность маски. Линия цифрового сигнала, входящая в металлическую маску, должна проходить как можно дальше к внутреннему слою, и лучше всего, чтобы нижний слой монтажного слоя представлял собой формирование печатной платы. Линия радиочастотного сигнала может выходить из небольшого зазора в нижней части металлической маски, а слой проводки - из зазора заземления, но вокруг зазора должно быть распределено как можно больше заземления, а заземление на разных слоях может быть соединено несколькими переходами.

2.3 Правильное и эффективное отключение источника питания микросхемы также очень важно. Многие радиочастотные микросхемы с интегрированными линейными схемами очень чувствительны к шуму источника питания. Обычно в каждой микросхеме необходимо установить до четырех изолирующих катушек индуктивности и одну катушку индуктивности с изоляцией, чтобы гарантировать, что все шумы источника питания будут отфильтрованы. Микросхема или усилитель часто имеют выход с открытым стоком, поэтому для обеспечения высокоомной радиочастотной нагрузки и низкоомного источника постоянного тока требуется подтягивающая катушка индуктивности. Тот же принцип применим к разъединению источника питания на конце катушки индуктивности. Для работы некоторых микросхем требуется несколько источников питания, поэтому вам может понадобиться от двух до трех комплектов конденсаторов и катушек индуктивности, чтобы разделить и разъединить их. Катушки индуктивности редко располагаются параллельно друг другу, поскольку в этом случае образуется пустой сердечник, и они воспринимают друг друга, создавая помехи, поэтому расстояние между ними должно быть не менее эквивалентно высоте одного из устройств или расположено под прямым углом, чтобы свести к минимуму их взаимную индуктивность.

2.4 Принцип разделения мощности в целом такой же, как и при физическом разделении, но он также содержит некоторые другие факторы. Некоторые части мобильного телефона работают по-другому и управляются программным обеспечением для продления срока службы батареи. Это означает, что телефон должен работать от нескольких источников питания, что создает дополнительные проблемы с изоляцией. Источник питания обычно подается от печатной платы и немедленно отсоединяется, чтобы отфильтровать любые помехи извне, а затем распределяется после прохождения через набор переключателей или регуляторов напряжения. Постоянный ток большинства цепей на печатной плате мобильного телефона довольно мал, поэтому ширина трассы обычно не является проблемой. Однако для питания усилителя высокой мощности необходимо проложить отдельную сильноточную линию как можно шире, чтобы свести к минимуму падение напряжения передачи. Чтобы избежать слишком больших потерь тока, необходимо использовать несколько переходных отверстий для передачи тока с одного слоя на другой. Кроме того, если вывод источника питания усилителя высокой мощности не может быть полностью отсоединен, то мощный шум будет распространяться на всю плату и вызывать различные проблемы. Заземление мощных усилителей очень важно, и часто возникает необходимость в изготовлении для них металлической маски. В большинстве случаев также важно убедиться, что радиочастотный выход находится вдали от радиочастотного входа. Это также относится к усилителям, буферам и. В худшем случае, если выходы усилителя и буфера передают эхо на свои входы с соответствующей фазой и амплитудой, то они могут создавать автоколебания. При наилучших условиях они смогут стабильно работать при любых температурах и напряжениях. Фактически, они могут стать нестабильными и добавить к радиочастотному сигналу полифонические и интермодуляционные сигналы. Если линию радиочастотного сигнала необходимо перемотать обратно от входной клеммы фильтра к выходной клемме, это может серьезно ухудшить полосовые характеристики фильтра. Для того чтобы вход и выход были хорошо изолированы, сначала необходимо проложить круг заземления вокруг фильтра, а также проложить нижнюю часть второго фильтра и подсоединить его к основному заземлению, окружающему фильтр. Также рекомендуется расположить сигнальные линии, которые должны проходить через фильтр, как можно дальше от контактов фильтра.

Кроме того, будьте очень осторожны с заземлением в различных местах на всей плате, в противном случае будет образован соединительный канал. Иногда вы можете выбрать несимметричную или сбалансированную линию радиочастотного сигнала. Здесь также применяются принципы чередования помех и электромагнитной совместимости. Сбалансированные линии радиочастотного сигнала, при правильном подключении, могут уменьшить шум и помехи при перемежении, но их импеданс обычно относительно высок, и необходимо поддерживать разумную ширину линии, чтобы получить соответствующий источник сигнала, трассировку и сопротивление нагрузки, фактическое подключение может вызвать некоторые трудности. Буфер может быть использован для улучшения эффекта изоляции, поскольку он может разделять один и тот же сигнал на две части и использоваться для управления различными цепями, особенно для гетеродинного генератора может потребоваться буфер для управления несколькими микшерами. Когда микшер перейдет в режим синфазной изоляции на радиочастотной частоте, он не будет работать должным образом. Буфер может хорошо изолировать изменения импеданса на разных частотах, так что цепи не будут создавать помех друг другу. Буферы очень полезны при проектировании. Они могут располагаться непосредственно за цепью, которая должна управляться, так что выходные сигналы высокой мощности очень короткие, поскольку уровень входного сигнала буфера относительно низкий, поэтому они не могут создавать помехи для других цепей на плате.. Генераторы, управляемые напряжением (VCO), могут преобразовывать изменяющиеся напряжения в изменяющиеся частоты. Эта функция используется для высокоскоростного переключения каналов, но они также преобразуют небольшие помехи от управляющего напряжения в очень малые изменения частоты, что усиливает помехи в радиочастотном сигнале.

2.5 Чтобы гарантировать, что шум не усиливается, необходимо учитывать следующие аспекты: во-первых, желаемый диапазон пропускной способности линии управления может варьироваться от постоянного тока до 2 МГц, и практически невозможно устранить такую широкую полосу помех с помощью фильтрации; во-вторых, линия управления VCO обычно является частью это может создавать помехи в бесчисленном количестве мест, поэтому необходимо очень осторожно обращаться с линией управления ГУН. Убедитесь, что заземление в нижней части радиочастотной линии является прочным, а все компоненты надежно подключены к основному заземлению и изолированы от других участков, которые могут вызывать помехи. Кроме того, необходимо убедиться в том, что источник питания ГУН был полностью отключен, поскольку радиочастотный выход ГУН часто имеет относительно высокий уровень, и выходной сигнал ГУН может легко создавать помехи в других цепях, поэтому ГУН должен быть особо внимательным. На самом деле, VCO часто размещается в конце радиочастотной зоны, и иногда для этого также требуется металлическая маска. Резонансный контур (один для излучателя, а другой для приемника) связан с ГУН, но у него также есть свои особенности. Проще говоря, резонансный контур - это емкостный параллельный резонансный контур, который помогает устанавливать рабочую частоту ГУН и модулировать голос или данные в радиочастотном сигнале. Принципы проектирования всех VCO также применимы к резонансным контурам. Поскольку резонансный контур содержит значительное количество компонентов, имеет широкую область распределения на плате и обычно работает на высокой радиочастотной частоте, резонансный контур обычно очень чувствителен к шуму. Сигналы обычно выводятся на соседних выводах микросхемы, но эти сигнальные выводы должны работать совместно с относительно большими катушками индуктивности и конденсаторами, что, в свою очередь, требует, чтобы эти катушки индуктивности и конденсаторы располагались очень близко и были подключены обратно к чувствительному к помехам контуру управления. Сделать это непросто.

Усилитель с автоматической регулировкой усиления (AGC) также является простой задачей, независимо от того, является ли это передающей или приемной схемой, усилитель AGC всегда будет присутствовать. Усилитель AGC обычно может эффективно отфильтровывать шум, но поскольку мобильные телефоны способны справляться с быстрыми изменениями интенсивности излучаемых и принимаемых сигналов, схема AGC должна иметь достаточно широкую полосу пропускания, что позволяет усилителю AGC в некоторых ключевых схемах легко создавать помехи. Конструкция линий AGC должна соответствовать передовым технологиям проектирования, и это связано с коротким входным выводом операционного усилителя и коротким эхо-каналом, которые должны находиться вдали от радиочастотных каналов, ПЧ-каналов или высокоскоростных трасс цифрового сигнала. Точно так же хорошее заземление не должно быть слишком маленьким, а источник питания микросхемы должен быть хорошо отсоединен. Если необходимо подключить длинную линию к входному или выходному разъему, лучше всего подключить ее к выходному разъему. Обычно импеданс на выходном разъеме намного ниже, и обнаружить шум непросто. Обычно, чем выше уровень сигнала, тем легче создавать помехи в других цепях. Во всех конструкциях печатных плат общим принципом является максимальное удаление цифровой схемы от аналоговой, и это также относится к конструкции радиочастотной печатной платы. Аналоговое заземление общего пользования и заземление, используемое для маскировки и разделения сигнальных линий, как правило, одинаково важны. Поэтому на ранних стадиях проектирования очень важно тщательное планирование, продуманная компоновка компонентов и тщательная оценка компоновки. Радиочастотные линии также следует размещать вдали от аналоговых линий и некоторых очень важных цифровых кабелей. все радиочастотные трассы, контактные площадки и компоненты должны быть заполнены как можно большим количеством заземляющей меди и по возможности подключены к основному заземлению. Если радиочастотные трассы должны проходить через сигнальную линию, то попробуйте проложить слой заземления, подключенный к основному заземлению, вдоль радиочастотных трасс между ними. Если это невозможно, убедитесь, что они расположены в шахматном порядке, что может свести к минимуму емкостную связь, и в то же время распределите как можно больше заземления вокруг каждой радиочастотной трассы и подключите их к основному заземлению. Кроме того, сведение к минимуму расстояния между параллельными радиочастотными трассами может свести к минимуму индуктивную связь. Когда на первый слой под поверхностью вертикально укладывается сплошная грунтовая плита, достигается наилучший эффект изоляции, хотя при осторожном проектировании эффективны и другие методы. На каждом слое печатной платы должно быть проложено как можно больше заземления и подключено к основному заземлению. Соедините трассы, насколько это возможно, чтобы увеличить количество участков на внутреннем сигнальном уровне и уровне распределения питания, и соответствующим образом отрегулируйте трассы, чтобы можно было подключить разъемы заземления к изолированным участкам на поверхности. Следует избегать образования свободного заземления на каждом слое печатной платы, поскольку они будут улавливать или излучать звук подобно небольшой антенне. В большинстве случаев, если вы не можете подключить их к основной сети, вам лучше их удалить.

3. При проектировании печатных плат мобильных телефонов большое внимание следует уделять следующим аспектам

3.1 Обработка источников питания и проводов заземления

Даже если проводка на всей печатной плате выполнена очень хорошо, помехи, вызванные неправильным расположением проводов питания и заземления, могут ухудшить производительность устройства, а иногда даже повлиять на его эффективность. Поэтому к проводке электричества и проводов заземления следует относиться бережно, а шумовые помехи, создаваемые электричеством и проводами заземления, должны быть сведены к минимуму для обеспечения качества изделия. Каждому инженеру, занимающемуся проектированием изделия, ясно, что причиной шума является наличие помех между проводом заземления и кабелем питания. Теперь речь идет только о снижении уровня подавления шума.：

(1) Хорошо известно, что между источником питания и проводом заземления установлен разделительный конденсатор.

(2) Постарайтесь максимально увеличить ширину блока питания и провода заземления. Лучше всего, чтобы провод заземления был шире шнура питания. Соотношение между ними таково: провод заземления> шнур питания> сигнальная линия, обычно ширина сигнальной линии составляет: 0,2 ~ 0,3 мм, самая тонкая ширина может достигать 0,05 ~0,07 мм, а длина шнура питания - 1,2 ~ 2,5 мм. Для печатной платы цифровой схемы можно использовать широкий провод заземления для формирования контура, то есть для формирования сети заземления для использования (заземление аналоговой схемы не может быть использовано таким образом).

(3) Используйте большую площадь медного слоя в качестве провода заземления и подсоедините неиспользуемые места к земле на печатной плате в качестве провода заземления. Или сделайте многослойную плату, чтобы блок питания и провод заземления занимали каждый по одному слою.

3.2 Общая обработка цифровых и аналоговых схем

В настоящее время многие печатные платы больше не являются однофункциональными схемами (цифровыми или аналоговыми), а состоят из смеси цифровых и аналоговых схем. Поэтому при подключении необходимо учитывать взаимные помехи между ними, особенно шумовые помехи на проводе заземления. Частота цифровых схем высока, а чувствительность аналоговых схем высока. Что касается сигнальных линий, то высокочастотные сигнальные линии расположены как можно дальше от чувствительных устройств аналоговых схем. Что касается проводов, то вся печатная плата имеет только один узел, соединяющий ее с внешним миром, поэтому необходимо иметь дело с из-за проблемы цифрового и аналогового общего заземления внутри печатной платы, цифровое и аналоговое заземления внутри платы фактически разделены. Они подключены не друг к другу, а к интерфейсу между печатной платой и внешним миром (например, к разъемам и т.д.). Между цифровым заземлением и аналоговым заземлением имеется короткое замыкание. Пожалуйста, обратите на это внимание. Существует только одна точка подключения. Есть также области, которые не являются обычными на печатной плате, что предусмотрено проектом системы.

3.3 Сигнальная линия распределена по электрическому (заземляющему) слою

При монтаже многослойных печатных плат из-за того, что в слое сигнальных линий осталось не так много линий, которые не были проложены, добавление дополнительных слоев приведет к расточительности и увеличит определенный объем производственных работ, а стоимость соответственно возрастет. можно рассмотреть возможность подключения к электрическому (заземляющему) слою. Первое, на что следует обратить внимание, - это уровень энергоснабжения, а второе - это формирование. Так как лучше всего сохранить целостность пласта.

3.4 Обработка соединительных ответвлений в проводниках большой площади

При заземлении большой площади (электрическом) к ним подсоединяются ножки обычно используемых компонентов, и необходимо тщательно продумать обработку соединительных ножек. С точки зрения энергоэффективности, лучше, чтобы контактные площадки ножек компонентов были полностью подсоединены к медной поверхности, но там существуют некоторые нежелательные скрытые опасности при сварке и сборке компонентов, такие как: ① Для сварки требуется мощный нагреватель.② простая причина образования виртуальных паяных соединений. Поэтому, принимая во внимание энергоэффективность и технологические потребности, изготавливается накладка в виде перекрестного цветка, которая называется теплозащитным экраном и широко известна как термопрокладка. Таким образом, возможность образования виртуальных паяных соединений из-за чрезмерного нагрева поперечного сечения во время сварки может быть значительно снижена. То же самое относится и к ножкам многослойной платы, подключенным к источнику питания (заземлению).

3.5 Роль сетевой системы в подключении

Во многих САПР-системах подключение планируется в соответствии с сетевой системой. Сетка слишком плотная, и, хотя траектория была расширена, шаг слишком мал, а объем данных в поле изображения слишком велик. Это требует более высоких требований к объему памяти оборудования, а также оказывает большое влияние на скорость вычислений в компьютерной электронике . Некоторые проходы недопустимы, например, те, которые заняты подушечками ножек компонентов или монтажными отверстиями, крепежными скобами и т.д. Сетка слишком разрежена, а проходов слишком мало, что сильно влияет на скорость распространения. Следовательно, должна существовать плотная и разумная система электросетей для поддержки распределения электропроводки. Расстояние между ножками стандартных компонентов составляет 0,1 дюйма (2,54 мм), поэтому базовая длина сеточной системы обычно устанавливается равной 0,1 дюйма (2,54 мм) или целой, кратной менее 0,1 дюйма, например: 0,05 дюйма, 0,025 дюйма, 0,02 дюйма и т.д.

4. Ниже приведены методы проектирования высокочастотных печатных плат：

4.1 Угол наклона линии электропередачи должен составлять 45°, чтобы уменьшить обратные потери

4.2 Следует использовать высокоэффективные изолированные печатные платы со строго контролируемыми постоянными значениями изоляции на различных уровнях. Этот метод способствует эффективному управлению электромагнитным полем между изоляционным материалом и прилегающей проводкой.

4.3 Завершить разработку технических условий на печатную плату для высокоточного травления. Необходимо учитывать, что общая погрешность в ширине линии составляет +/-0,0007 дюйма, учитываются выемка и поперечное сечение формы проводки, а также условия покрытия боковых стенок проводки. Общее управление геометрией проводки и поверхностью покрытия очень важно для решения проблем поверхностного эффекта, связанных с микроволновыми частотами, и реализации этих технических требований.

4.4 В выступающем выводе имеется индуктивность отвода, поэтому избегайте использования всех компонентов, содержащих свинец. В условиях высокой частоты лучше всего устанавливать компоненты на поверхности.

4.5 Для сигнальных переходов необходимо избегать использования процесса обработки переходов (pth) на чувствительных пластинах, поскольку этот процесс вызовет индуктивность выводов на переходах.

4.6 Следует предусмотреть подходящую плоскость заземления. Для соединения этих плоскостей заземления следует использовать формованные отверстия, чтобы предотвратить воздействие трехмерных электромагнитных полей на печатную плату.

4.7 При выборе способа неэлектролитического никелирования или иммерсионного золочения не используйте метод HASL для нанесения гальванических покрытий. Эта гальваническая поверхность может обеспечить лучший поверхностный эффект при воздействии токов высокой частоты (рис. 2). Кроме того, для этого высокопрочного покрытия требуется меньше проводов, что помогает снизить загрязнение окружающей среды.

4.8 Слой термостойкого припоя предотвращает растекание паяльной пасты. Однако из-за неопределенности толщины и непознаваемости характеристик изоляции поверхность всей платы покрыта данными о стойкости к припою, что приведет к большим изменениям электромагнитной энергии в конструкции микрополосков. В качестве слоя сопротивления припою используется обычная сварочная прокладка (solder dam). Электромагнитное поле. В этом случае мы управляем преобразованием между микрополосковым и коаксиальным кабелями. В коаксиальных кабелях слои заземления переплетены кольцевым образом и расположены на равном расстоянии друг от друга. В микрополосковой схеме плоскость заземления находится под активным проводом. Это создает определенные побочные эффекты, которые необходимо понимать, прогнозировать и учитывать при проектировании. Конечно, это несоответствие также может привести к обратным потерям, и необходимо свести это несоответствие к минимуму, чтобы избежать шума и помех сигналу.

5. Конструкция электромагнитной совместимости

Электромагнитная совместимость - это способность электронного оборудования работать скоординированно и эффективно в различных электромагнитных средах. Цель проектирования электромагнитной совместимости состоит в том, чтобы дать возможность электронному оборудованию не только подавлять различные внешние помехи, чтобы электронное оборудование могло нормально работать в определенной электромагнитной среде, но и уменьшить электромагнитные помехи, создаваемые самим электронным оборудованием для другого электронного оборудования. Помехи.

5.1 Выберите подходящую ширину проволоки

Поскольку ударные помехи, вызванные переходным током на печатной линии, в основном обусловлены индуктивностью печатного провода, индуктивность печатного провода должна быть сведена к минимуму. Индуктивность печатного провода пропорциональна его длине и обратно пропорциональна его ширине, поэтому короткий и тонкий провод выгоден для подавления помех. Тактовые импульсы, линейные драйверы или сигнальные линии драйверов часто пропускают большие переходные токи, поэтому печатные провода должны быть как можно короче. Для дискретных компонентных схем минимальные требования могут быть выполнены при ширине печатного провода около 1,5 мм; для интегральных схем ширина печатного провода может быть выбрана в диапазоне от 0,2 до 1,0 мм.

5.2 Примените правильную стратегию подключения

Применение одинаковой проводки может снизить индуктивность проводов, но при этом повышается взаимная индуктивность и распределенная емкость между проводами. Если позволяет компоновка, лучше всего использовать сетчатую структуру проводки правильной формы. Подробный подход заключается в том, чтобы соединить одну сторону печатной платы горизонтально, а другую - вертикально. другую сторону вертикально, а затем соедините ее с металлизированными отверстиями в расположенных в шахматном порядке отверстиях.

5.3 Чтобы подавить перекрестные помехи между проводами печатной платы, при проектировании проводки следует по возможности избегать параллельных трасс на большие расстояния, расстояние между проводами должно быть как можно большим, а сигнальные провода, провода заземления и шнуры питания не должны располагаться в шахматном порядке. как можно больше. Установка заземленной печатной платы между некоторыми сигнальными линиями, которые очень чувствительны к помехам, может эффективно подавлять перекрестные помехи.

5.4 Чтобы избежать электромагнитного излучения, возникающего при прохождении высокочастотных сигналов по печатным проводам, при подключении печатных плат следует обратить внимание на следующие моменты：

(1) Сведите к минимуму разрывы печатных проводов. Например, ширина проводов не должна изменяться, а углы наклона проводов должны превышать 90 градусов. Кольцевая прокладка запрещена.

(2) Провод тактового сигнала является самым простым для создания помех от электромагнитного излучения. При прокладке он должен находиться близко к контуру заземления, а драйвер - рядом с адаптером.

(3) Водитель автобуса должен находиться рядом с автобусом, которым он хочет управлять. Для тех выводов, которые выходят из печатной платы, драйвер должен находиться близко к адаптеру.

(4) Проводка шины данных должна иметь сигнальный заземляющий провод, расположенный между каждыми двумя сигнальными линиями. Лучше всего плотно расположить контур заземления рядом с наименее важным адресным проводом, поскольку по последнему часто проходит ток высокой частоты.

(5) При размещении высокоскоростных, среднескоростных и низкоскоростных обычных схем на печатной плате устройства должны быть перечислены в соответствии со схемой на рисунке 1.

5.5 Подавление отраженных помех

Чтобы подавить отраженные помехи, возникающие на выводах печатной платы, за исключением особых случаев, длина печатной платы должна быть максимально сокращена и следует использовать медленную схему подключения. При необходимости может быть добавлено согласование клемм, то есть к заземлению на конце линии передачи и клемме источника питания добавляется согласование с одинаковым значением сопротивления. Согласно опыту, для обычных более быстрых TTL-схем следует принимать меры по согласованию клемм, если длина печатаемой линии превышает 10 см и более. Значение сопротивления согласующего резистора должно быть рассчитано в соответствии с максимальным значением выходного управляющего тока и тока потребления интегральной схемы.

5.6 Примените стратегию подключения дифференциальной сигнальной линии в процессе проектирования печатной платы

Пары дифференциальных сигналов с очень похожей проводкой также будут тесно связаны друг с другом. Такая связь между собой уменьшит электромагнитное излучение. Обычно (хотя есть некоторые исключения) дифференциальные сигналы также являются высокоскоростными сигналами, поэтому к проводке дифференциальных сигналов обычно применяются правила проектирования высокоскоростных устройств, особенно это особенно актуально при проектировании сигнальных линий для линий электропередачи. Это означает, что мы должны очень тщательно спроектировать подключение сигнальной линии, чтобы гарантировать, что характеристический импеданс сигнальной линии продолжается вдоль сигнальной линии и остается постоянным. В процессе компоновки и подключения пары дифференциальных линий мы надеемся, что две линии печатных плат в паре дифференциальных линий будут полностью маломощными. Это означает, что при практическом применении необходимо приложить все усилия для обеспечения того, чтобы линии печатной платы в паре дифференциальных линий имели одинаковое сопротивление, а длина проводки также была абсолютно минимальной. Дифференциальные линии печатной платы обычно всегда соединяются парами, и расстояние между ними остается постоянным в любом положении вдоль направления пары. При нормальных обстоятельствах расположение пары дифференциальных линий всегда должно быть максимально приближенным.
