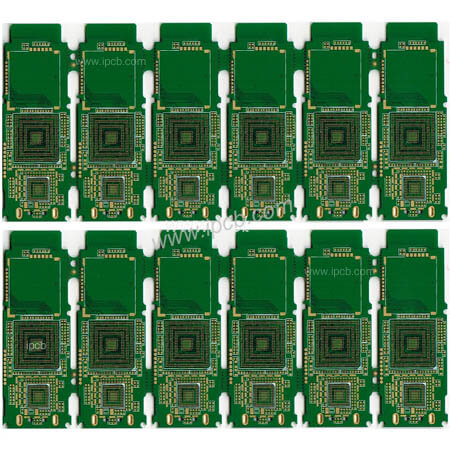

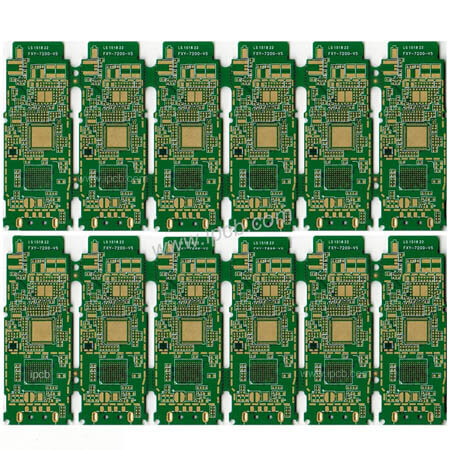

Керамическая PCB - Печатная плата модуля 4G (HDI PCB)

Что такое 4G-модуль

4G-модуль, также называемый модулем 4G-связи или 4G DTU, - это устройство беспроводной передачи данных, используемое в сфере Интернета вещей (IoT). С помощью 4G-модуля можно передавать данные промышленного оборудования в удаленный центр управления через сеть 4G, а также получать команды от центра управления для удаленного взаимодействия с оборудованием. Это позволяет реализовать централизованный мониторинг и управление промышленными системами через беспроводные сети 4G и существенно снизить затраты на обслуживание и рабочую силу.

Принцип работы 4G-модуля

В последние годы индустрия IoT активно развивается, а различные IoT-модули постепенно заменяют ручной труд и используются во многих сферах. 4G-модуль работает на базе сети LTE и поддерживает стандарты TD-LTE и FDD-LTE. Он отличается высокой скоростью передачи данных, широким покрытием сети и гибкостью подключения.

Модуль 4G объединяет радиочастотную часть и базовый процессор на компактной печатной плате, обеспечивая функции беспроводного приема, передачи и обработки сигналов. Через сеть 4G LTE данные от нижестоящего оборудования (например, Modbus-устройств) передаются на сервер. Модуль поддерживает heartbeat packets, registration packets, удаленный доступ, передачу SMS, голосовой вызов и другие функции.

Особенности 4G-модулей

1. Активный сбор данных

Традиционные системы сбора данных обычно требуют дополнительных контроллеров или RTU. Современные IoT-модули поддерживают прямой сбор данных с датчиков и приборов с последующей передачей информации на облачные платформы через LoRa, NB-IoT или 4G-сети. Это упрощает систему и снижает стоимость проекта.

2. Поддержка различных сетевых протоколов и функций позиционирования

4G-модули поддерживают сетевые протоколы TCP, UDP, HTTP и другие. При использовании HTTP можно разрабатывать собственные облачные платформы и сервисы. Многие модули также поддерживают позиционирование через Beidou и GPRS. Точность определения координат может достигать около 10 метров, а данные о местоположении могут автоматически передаваться на сервер в heartbeat-пакетах.

3. Настройка параметров в реальном времени и большое количество интерфейсов

4G-модули позволяют в реальном времени изменять параметры конфигурации и одновременно передавать данные на несколько устройств. Поддерживается работа как через ПК, так и через мобильные устройства. Даже без компьютера данные можно просматривать со смартфона.

Модули обычно оснащаются различными интерфейсами: RS485, RS232, TTL, аналоговые входы, цифровые входы/выходы.

Это позволяет подключать большое количество различных устройств и датчиков.

Дополнительные особенности

Многие 4G-модули поддерживают пользовательские heartbeat-пакеты и имеют очень компактные размеры, благодаря чему легко интегрируются в пользовательские материнские платы.

Основные области применения: массажные кресла, каршеринг, беспроводной удаленный сбор показаний счетчиков, мониторинг строительных площадок, интеллектуальные парковочные системы, системы сбора и хранения данных, промышленный IoT, удаленный мониторинг оборудования.

Некоторые модели выпускаются как в виде компактных модулей для встраивания, так и в виде готовых устройств передачи данных в защитном корпусе.
