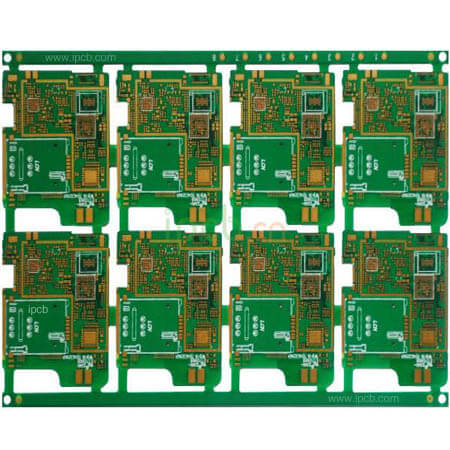

    Печатная плата HDI (HDI PCB)

    Подложка: FR-4

    Количество слоев: 8

    Толщина готовой платы: 0,8 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Область применения: микроэлектроника

    Описание товара Техническое описание

    Мы предлагаем 8-слойные печатные платы HDI первого порядка по разумным ценам и со стабильным качеством.

    Компания специализируется на комплексном производстве PCB и PCBA и стремится быстро поставлять клиентам по всему миру качественные печатные платы и PCBA по конкурентоспособным ценам. Все изделия производятся в соответствии со строгими стандартами IPC Class II, IPC Class III, UL, RoHS и другими требованиями, чтобы гарантировать соответствие PCB и PCBA требованиям заказчика.

    Почему выбирают нас:

    1. Профессиональная команда по производству PCB - наши инженеры обладают многолетним опытом в отрасли.

    2. Современное производственное оборудование и высокоточные системы контроля и тестирования.

    3. Использование качественного сырья: медный ламинат, медная фольга, препрег, химические материалы, олово, медь, золото, паяльная маска и шелкография.

    4. Квалифицированные операторы, хорошо знакомые с ключевыми точками контроля качества.

    5. Полный набор технологий поверхностной обработки:
      ENIG, immersion silver, immersion tin, OSP, HASL LF, hard gold plating, electroplated silver, selective gold (gold + OSP).

    6. Максимальное соотношение толщины платы к диаметру отверстия для стандартных FR4 PCB - 17:1.

    7. Толщина меди на двухсторонних PCB может достигать 12 oz.

    8. Толщина слоя паяльной маски может контролироваться до 50 мкм.

    9. Минимальный допуск по контролю импеданса: 50 Ω ±5 Ω.

    10. Минимальный диаметр механического сверления - 0.15 мм, минимальный диаметр лазерного сверления - 0.075 мм.

    11. Строгое соблюдение стандартов IPC для обеспечения высокого уровня качества PCB.

    12. Использование системы PDCA (Plan-Do-Check-Act) для постоянного повышения качества продукции.

    13. Современное экологичное и энергоэффективное производство.

    Для быстрого расчета стоимости отправляйте запрос по электронной почте: sales@ipcb.com


    Подложка: FR-4

    Количество слоев: 8

    Толщина готовой платы: 0,8 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Область применения: микроэлектроника
