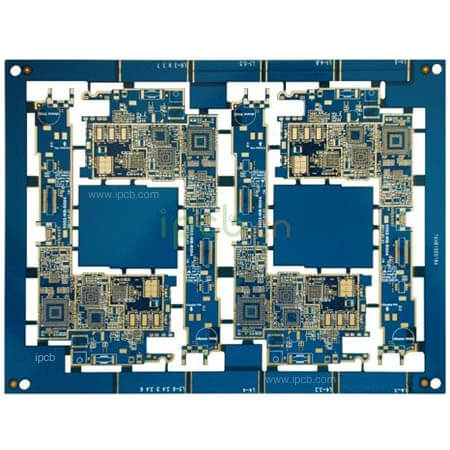

  • Печатная плата HDI 8L
    Печатная плата HDI 8L

    Название товара: Печатная плата 8L HDI

    Тип платы: FR-4

    Расслоение: 8L HDI

    Структура стека:2+4+2 L HDI

    Толщина изделия: 1,0 м

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: Химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Диаметр отверстия: Отверстие для молнии = 0,075 мм, машинное отверстие = 0,2 мм

    Специальный процесс: Обработка глухих отверстий L1-L2, L2-L3, L6-L7, L7-L8

    Описание товара Техническое описание

    Печатные платы HDI, как правило, изготавливаются методом ламинирования. Чем больше слоев ламинируется, тем выше технологический уровень платы. Обычные печатные платы HDI в основном подвергаются однократному ламинированию. Высококачественные HDI используют две или более технологий ламинирования и в то же время используют передовые технологии печатных плат, такие как укладка отверстий, заполнение отверстий гальваническим покрытием и прямая лазерная штамповка.

    Когда плотность печатной платы превышает восемь слоев и для ее изготовления используется HDI, стоимость будет ниже, чем при традиционном и сложном процессе обжима. Печатные платы HDI позволяют использовать передовые технологии конфигурирования, а их электрические характеристики и корректность передачи сигнала выше, чем у традиционных печатных плат. Кроме того, печатная плата HDI обладает улучшенными характеристиками защиты от радиочастотных помех, электромагнитных волн, электростатических разрядов, теплопроводности и т.д.


    Электронные изделия постоянно совершенствуются в направлении повышения плотности и точности. Так называемый “high”, помимо повышения эффективности работы станка, также уменьшает его габариты. Технология интеграции высокой плотности (HDI) позволяет сделать дизайн конечного продукта более миниатюрным, обеспечивая при этом соответствие более высоким стандартам электронной производительности и эффективности. Многие из популярных в настоящее время электронных продуктов, таких как мобильные телефоны, цифровые фотоаппараты, ноутбуки, автомобильная электроника и т.д., используют печатные платы HDI. С совершенствованием электронных продуктов и ростом спроса на рынке разработка печатных плат HDI будет происходить очень быстрыми темпами.


    Наша компания специализируется на производстве печатных плат и имеет многолетний богатый опыт в производстве печатных плат. Мы стремимся быстро и качественно изготавливать печатные платы для клиентов по всему миру по разумным ценам. Каждая печатная плата изготавливается в соответствии со строгими стандартами и соответствует IPC, RoHS и другим стандартам, чтобы гарантировать, что печатная плата печатные платы соответствуют требованиям заказчика.

    Название товара: Печатная плата 8L HDI

    Тип платы: FR-4

    Расслоение: 8L HDI

    Структура стека:2+4+2 L HDI

    Толщина изделия: 1,0 м

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: Химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Диаметр отверстия: Отверстие для молнии = 0,075 мм, машинное отверстие = 0,2 мм

    Специальный процесс: Обработка глухих отверстий L1-L2, L2-L3, L6-L7, L7-L8


    iPCB Circuit обеспечивает поддержку проектирования печатных плат, технологии изготовления печатных плат и сборки PCBA. Вы можете запросить техническую консультацию или расценки на печатные платы и PCBA здесь, пожалуйста, свяжитесь с нами по электронной почте: sales@ipcb.com

    Мы ответим очень быстро.
