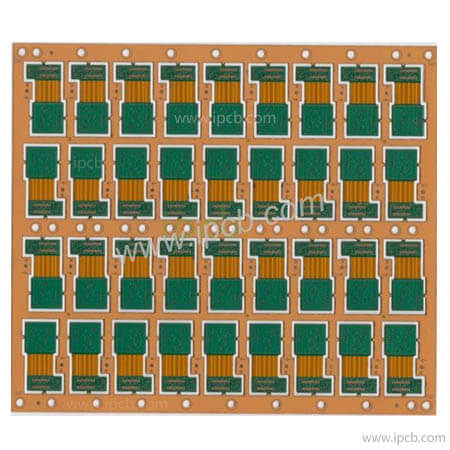

Название: Комбинированная плата жесткого и мягкого модуля камеры
Подложка: FR-4 + PI
Слой: Жесткий 2Л / гибкий 2л
Толщина готовой доски: Жесткая 0,4 мм, гибкая 0,15 мм
Толщина медного покрытия: 1 унция (35 мкм)
Обработка поверхности: гальваническое никель-палладиевое золото
Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)
Применение продукта: Комбинированная плата жесткого и мягкого модуля камеры
Конструкция жестких гибких плат намного сложнее, чем конструкция печатных плат в традиционном понимании, и есть много областей, на которые необходимо обратить внимание. Особенно в области перехода от жесткого к гибкому, а также при монтаже электропроводки, переходных отверстий и других конструктивных аспектах необходимо соблюдать требования соответствующих правил проектирования.
1. Положение переходных отверстий
В случае динамичного использования, особенно когда гибкая плата часто сгибается, необходимо по возможности избегать отверстий на гибкой плате, так как эти отверстия могут быть легко повреждены и треснуть. Поэтому при пробивке отверстий в конструкции твердой и мягкой переплетной доски следует избегать определенного расстояния от места скрепления.
2. Конструкция прокладок и переходных отверстий
Когда контактные площадки и переходные отверстия удовлетворяют требованиям к питанию, достигается максимальное значение. При соединении контактных площадок с проводниками используется плавная переходная линия, позволяющая избежать прямых углов. Для усиления эффекта поддержки к дисковым носкам следует добавить независимые подушечки.
3. Проектирование маршрута
Если в области гибкости (Flex) есть следы на разных слоях, старайтесь избегать совпадения одной линии на верхнем слое и другой линии на нижнем слое. Таким образом, при изгибе гибкой платы усилие, прилагаемое к верхнему и нижнему слоям медной проволоки, неодинаково, что может легко привести к механическому повреждению линии. Вместо этого она должна быть разбросана, а пути должны пересекаться.
4. Конструкция укладки меди
Для повышения гибкости гибких досок при изгибе лучше всего использовать сетчатую структуру для медных или плоских слоев. Однако для контроля полного сопротивления или других применений сетчатая структура является неудовлетворительной с точки зрения качества электропитания. Поэтому проектировщикам необходимо принять обоснованное решение, основанное на требованиях к конструкции в конкретной конструкции, использовать ли сетчатую медную оболочку или сплошную медь. Однако для размещения отходов лучше использовать как можно больше цельной меди.
5. Дизайн зоны сочетания мягкого и жесткого материалов
В области комбинирования жесткого и мягкого материалов мягкая доска лучше всего подходит для соединения с твердой доской в середине стопки. Переходные отверстия в гибкой доске считаются заглубленными отверстиями в области соединения мягкого и твердого материалов.
6. Радиус изгиба в зоне изгиба жестко-гибкой плиты
Зона гибкого изгиба жесткогибкой платы должна выдерживать 100 000 изгибов без обрыва цепи, короткого замыкания, снижения производительности или недопустимого расслоения. Сопротивление изгибу может быть измерено с помощью специального оборудования или эквивалентных приборов, и испытуемый образец должен соответствовать требованиям соответствующих технических условий.
Название: Комбинированная плата жесткого и мягкого модуля камеры
Подложка: FR-4 + PI
Слой: Жесткий 2Л / гибкий 2л
Толщина готовой доски: Жесткая 0,4 мм, гибкая 0,15 мм
Толщина медного покрытия: 1 унция (35 мкм)
Обработка поверхности: гальваническое никель-палладиевое золото
Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)
Применение продукта: Комбинированная плата жесткого и мягкого модуля камеры
