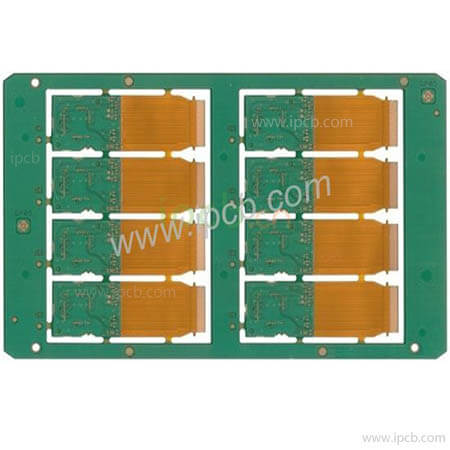

4-слойная жестко-гибкая печатная плата (Rigid Flex PCB)

4-слойная жестко-гибкая печатная плата (Rigid Flex PCB)

Подложка: FR-4 + PI

Количество слоев: 2 жестких / 2 гибких

Толщина готовой доски: 0,8 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Толщина золота: 3U“

Минимальная ширина линии/расстояние между линиями: 4/4 мил (100/100 мкм)

Область применения: коммуникационное оборудование

Получите ценовое предложение Техническая поддержка

Описание товара Техническое описание

Недостатки жестко-гибких печатных плат

По сравнению с конструкцией, состоящей из гибкой платы, жесткой платы и разъемов, основным недостатком жестко-гибкой платы является более высокая стоимость производства. Цена такой конструкции может быть почти в два раза выше стоимости обычной комбинации гибкой и жесткой платы.

Однако при учете стоимости разъемов, hot-bar-процессов и дополнительных операций сборки разница в стоимости может существенно сократиться. Для точной оценки необходимо проводить детальный расчет затрат на проект и производство.

Еще одним недостатком является необходимость использования специальных поддонов или поддерживающих приспособлений при SMT-монтаже и пайке в печи. Это связано с наличием гибких участков платы и приводит к увеличению стоимости сборки.

Преимущества жестко-гибких печатных плат

Эффективная экономия пространства на печатной плате и сокращение использования разъемов или hot-bar-технологий.
Благодаря объединению жесткой и гибкой части в единую конструкцию уменьшается потребность в дополнительном пространстве для установки разъемов, что особенно важно для устройств с высокой плотностью компоновки.
Снижаются затраты на соединительные элементы и дополнительные технологические процессы. Отсутствие разъемов также позволяет сделать расстояние между платами более компактным и повысить надежность конструкции.
