  • Жестко-гибкая печатная плата (Rigid Flex PCB)

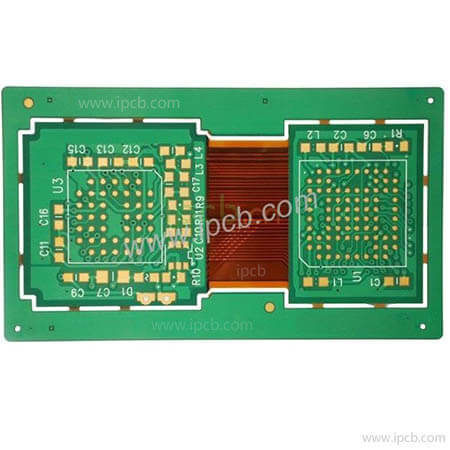

    Жестко-гибкая печатная плата (Rigid Flex PCB)

    Подложка: FR-4 + PI

    Количество слоев: 4 жестких / 2 гибких

    Толщина готовой платы: 1,0 мм + 0,15 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Минимальная ширина линии/расстояние между линиями: 3/3 мил 75/75 мкм

    Область применения: коммуникационное оборудование

    Описание товара Техническое описание

    Жестко-гибкие печатные платы предъявляют значительно более высокие требования к проектированию по сравнению с традиционными PCB. Особое внимание необходимо уделять зоне изгиба, трассировке проводников и конструкции переходных отверстий в соответствии с установленными правилами проектирования.

    1. Расположение переходных отверстий

    При динамическом использовании, особенно в зоне изгиба гибкой платы, переходные отверстия следует по возможности исключать, поскольку они легко повреждаются при многократном изгибе. Поэтому при проектировании rigid-flex PCB переходные отверстия необходимо размещать на определенном расстоянии от зоны изгиба.

    1. Конструкция площадок и переходных отверстий

    При соблюдении электрических требований размеры площадок рекомендуется делать максимально возможными. Соединение площадок с проводниками должно выполняться плавными переходами без прямых углов. Для отдельных площадок рекомендуется добавлять усилительные элементы для повышения механической прочности.

    1. Проектирование трассировки

    В гибкой зоне (Flex) следует избегать расположения проводников верхнего и нижнего слоя по одной и той же траектории. При изгибе это вызывает различие механических напряжений в медных проводниках и может привести к повреждению цепей. Рекомендуется смещать трассировку между слоями.

    1. Конструкция медного заполнения

    Для повышения гибкости рекомендуется использовать сетчатое медное заполнение вместо сплошного слоя меди. Однако при необходимости контроля импеданса или обеспечения электрических характеристик выбор между сетчатым и сплошным заполнением должен определяться требованиями проекта. В нерабочих зонах допускается применение сплошного медного заполнения.

    1. Конструкция зоны rigid-flex

    В области соединения жесткой и гибкой части рекомендуется выполнять подключение гибкой платы через средние слои стека. Переходные отверстия жесткой части, расположенные в зоне rigid-flex, обычно рассматриваются как металлизированные отверстия.

    1. Радиус изгиба жестко-гибкой платы

    Гибкая зона жестко-гибкой платы должна выдерживать не менее 100 000 циклов изгиба без появления обрывов, коротких замыканий, ухудшения характеристик или расслоения. Испытания на изгиб выполняются с использованием специализированного оборудования и должны соответствовать техническим стандартам и требованиям.


    Подложка: FR-4 + PI

    Количество слоев: 4 жестких / 2 гибких

    Толщина готовой платы: 1,0 мм + 0,15 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Минимальная ширина линии/расстояние между линиями: 3/3 мил 75/75 мкм

    Область применения: коммуникационное оборудование
