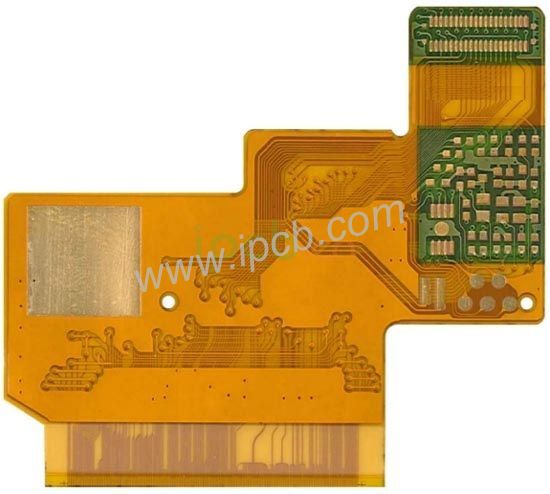

Жестко-гибкие PCB - Высокочастотная комбинированная плата с низкими потерями, твердая и мягкая

Всем известно, что комбинированная плата hard и soft представляет собой комбинацию FPC и печатных плат. Для производства комбинированной платы hard и soft необходимо оборудование как для производства FPC, так и для обработки печатных плат. Сначала инженер-электронщик рисует схему и форму гибкой обвязочной платы в соответствии с потребностями, а затем отправляет ее на завод, где может быть изготовлена гибкая и жесткая обвязочная плата. После этого инженер CAM обрабатывает и планирует соответствующие файлы, а затем организует производственную линию FPC для производства необходимой Линия по производству гибких печатной платы и печатных плат для производства печатных плат. После выпуска этих двух типов гибких плат и жестких печатных плат, в соответствии с требованиями инженера-электронщика к планированию, гибкие печатные платы и печатная плата плавно прижимаются друг к другу с помощью обжимной машины, а затем с помощью серии подробных соединений, мягкой и твердой обвязки. доска окончательно обработана.

1. Выбор материала

2. Контроль за ходом производственного процесса и ключевыми деталями

2.1. Последовательность производственного процесса

2.2. Графическая передача внутреннего монолитного

2.3. Многослойное позиционирование гибких материалов

2.4, ламинирование

2.5, Сверление

2.6. Обеззараживание и устранение кавитации

2.7, безэлектродное меднение, медь с гальваническим покрытием

2.8. Защитный слой для защиты поверхности от припоя и свариваемости

2.9. Обработка формы

Какой слой является гибким и как его отразить?

Укажите это на диаграмме структуры импеданса, или в составе ламината, или непосредственно в производственном файле. Плата имеет в общей сложности X слоев, а гибкий слой выполнен на XX слое.

Где находится мягкая зона и как ее отразить?

Гербер создал отдельный рисунок, поместил доску в рамку и сделал мягкую область частью закрытого рисунка, чтобы обозначить ИЗГИБ и мягкую область.
