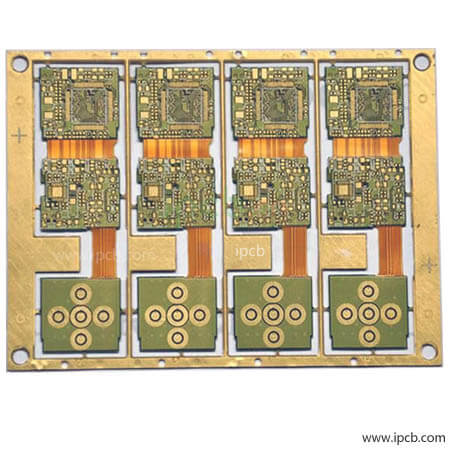

Жесткогибкая плата - это гибкая плата с одним или несколькими жесткими слоями, приклеенными к гибкой плате. Схемы на жестком слое платы и схемы на гибком слое платы соединены друг с другом посредством металлизации.

Каждая комбинированная доска из твердых и мягких материалов имеет одну или несколько областей для твердых досок и одну область для мягких досок. На следующем рисунке показана комбинация простой твердой доски и твердомягкой доски, состоящая из нескольких слоев.

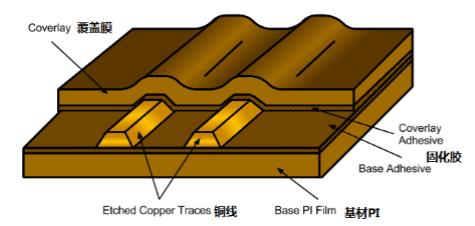

Область твердой доски и область мягкой доски

Кроме того, комбинация из жестко-гибкой платы и нескольких жестко-гибких плат, комбинация из нескольких жестко-гибких плат и нескольких жестко-гибких плат, использование методов сверления, нанесения покрытий на отверстия, ламинирования для обеспечения взаимного подключения питания.

В соответствии с требованиями заказчика концепция дизайна больше подходит для монтажа и ввода в эксплуатацию устройства, а также для сварочных работ. Убедитесь, что преимущества и гибкость комбинированной доски из твердых и мягких материалов используются более эффективно. Эта ситуация более сложна при наличии более чем двух слоев проволоки. Как показано ниже：

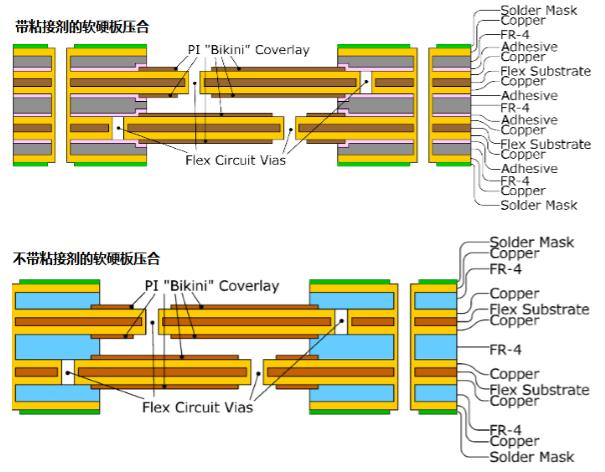

Жесткая и гибкая конструкция платы

Ламинирование - это прессование медной фольги, полипропиленового листа, внутреннего гибкого контура и внешнего жесткого контура платы в многослойную плату. Ламинирование жестких гибких досок отличается от ламинирования только гибких досок или ламинирования твердых досок.

То есть необходимо учитывать деформацию жестко-гибкой плиты в процессе ламинирования и плоскостность поверхности жесткой плиты. Поэтому, в дополнение к выбору материалов, в процессе проектирования необходимо учитывать соответствующую толщину твердой плиты, чтобы обеспечить постоянную степень усадки жесткой гибкой детали и отсутствие коробления. Эксперименты показали, что более подходящей является толщина 0,8~1,0 мм. В то же время обратите внимание на расположение переходных отверстий на определенном расстоянии от места соединения твердой и мягкой досок, чтобы это не повлияло на жестко-гибкую часть соединения.

Наша компания специализируется на производстве твердых и мягких комбинированных досок. Мы обладаем многолетним богатым опытом в производстве твердых и мягких комбинированных досок. Мы стремимся быстро и качественно поставлять твердые и мягкие комбинированные доски клиентам по всему миру по разумным ценам. Каждая твердая и мягкая комбинированная доска изготавливается в соответствии со строгими стандартами, в соответствии с IPC, RoHS и другими стандартами, чтобы гарантировать соответствие твердой и мягкой комбинированной платы требованиям заказчика. Добро пожаловать на консультацию!
