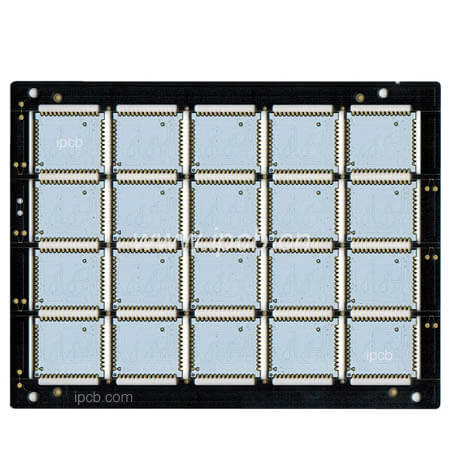

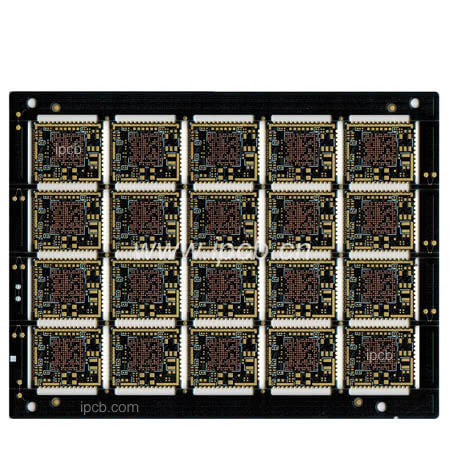

    HDI плата Wi-Fi модуля (HDI WiFi PCB)

    Количество слоев: 6

    Подложка: FR4

    Толщина готовой платы: 0,8 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Применение: Беспроводной модуль WiFi

    Описание товара Техническое описание

    Если толщина шестислойной платы превышает 1.6 мм и требуется контролируемый импеданс (например, 50 Ом ±10%), то из-за увеличения расстояния между 3-м и 4-м слоями толщина между ними обычно превышает толщину трех листов препрега 7628 в полуотвержденном состоянии. Поскольку большинство производителей могут использовать не более трех листов PP (при большем количестве во время прессования полуотвержденный PP при высокой температуре становится слишком текучим, что может привести к смещению внутренних слоев и браку панели), в производстве обычно добавляют дополнительный «пустой слой» между 3-м и 4-м слоями для достижения необходимой толщины. Такой слой представляет собой сердечник без меди либо стандартный сердечник с удаленной медью с обеих сторон.

    Это и называют «ложным слоем». Фактически это не настоящий восьмислойный PCB, а специальный способ увеличения толщины стека для соблюдения требований по импедансу. Например, в шестислойной плате для расчета импеданса могут использоваться один пустой сердечник и два стандартных сердечника. Формально структура выглядит как восьмислойная, но по сути это шестислойная плата с добавленными технологическими слоями.

    Рекомендуемые варианты стека для шестислойных плат:

    1. SIG – GND – SIG – PWR – GND – SIG

    Такой стек обеспечивает хорошую целостность сигнала. Сигнальные слои расположены рядом с земляными слоями, а слои питания и земли образуют согласованные пары. Импеданс сигнальных линий легче контролировать, а сплошные земляные слои эффективно поглощают электромагнитные помехи. При наличии полноценных слоев питания и земли для каждого сигнального слоя формируется хороший путь возвратного тока.

    1. GND – SIG – GND – PWR – SIG – GND

    Этот вариант подходит для конструкций с невысокой плотностью компонентов. Он сохраняет преимущества первого варианта и дополнительно обеспечивает более целостные опорные плоскости на верхнем и нижнем слоях, что улучшает экранирование. Следует учитывать, что слой питания желательно располагать ближе к основным компонентам, поскольку нижний опорный слой будет более непрерывным. Однако характеристики EMI у такого варианта обычно немного хуже, чем у первого стека.

    Количество слоев: 6

    Подложка: FR4

    Толщина готовой платы: 0,8 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото + OSP

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Применение: Беспроводной модуль WiFi
