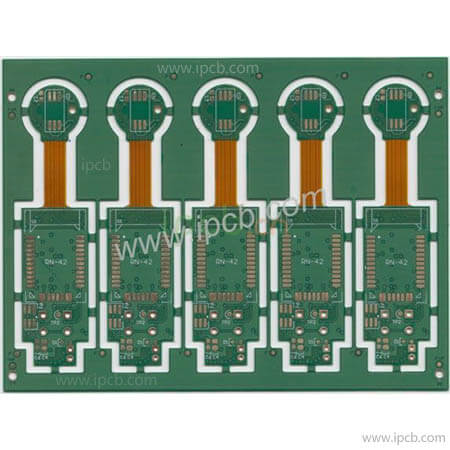

Жестко-гибкие PCB - Твердая и мягкая комбинированная доска HDI

Тенденция в дизайне печатных плат заключается в том, чтобы развиваться в направлении тонкости и компактности. Помимо проектирования печатных плат высокой плотности, существует также такая важная и сложная область, как трехмерное соединение и сборка жестких и гибких плат. Комбинированная доска из твердых и мягких материалов также называется комбинированной доской из твердых и мягких материалов.

С появлением и развитием FPC новый продукт - жестко-гибкая комбинированная печатная плата (rigid-flexible combined board) - постепенно получил широкое применение в различных случаях. Таким образом, комбинация мягких и жестких плат представляет собой комбинацию гибких печатных плат и традиционных жестких печатных плат. После многих процессов они объединяются в соответствии с соответствующими технологическими требованиями для получения печатной платы, обладающей характеристиками как FPC, так и PCB. Он может быть использован в некоторых изделиях с особыми требованиями. Он имеет как определенную гибкую зону, так и определенную жесткую зону, что очень помогает сэкономить внутреннее пространство изделия, уменьшить объем готового продукта и улучшить его эксплуатационные характеристики.

При проектировании жесткогибких панелей необходимо обратить внимание на следующие моменты：

Слой гибкой плиты сконструирован таким образом, чтобы он был как можно больше на одной и той же цельной детали во внутреннем слое и, насколько это возможно, в середине.

Например, для 8-слойной твердой и мягкой доски HDI верхняя и нижняя части изготавливаются из одного куска, 2/3, 4/5, 6/7, каждый из которых состоит из одного куска, слой мягкой доски выбирается в порядке приоритета 4/5>2/3=6/7

Например, 10-слойная жесткая гибкая доска: T, 2/3, 4/5, 6/7, 8/9, B, приоритет слоя гибкой доски 4/5=6/7>2/3=8/9

Из-за ограниченности пространства или угла изгиба конструкция может быть спроектирована таким образом, чтобы площадь гибкой доски переходила в саму доску в соответствии с требованиями к радиусу изгиба и пространству. При этом зазор между мягкой и твердой досками должен составлять не менее 1 мм, а расстояние между ответвлениями мягкой и твердой досок должно быть не менее 1 мм. рекомендуется, чтобы расстояние между мягкой доской, soft board и hard board составляло более 0,8 мм, а между hard board и hard board - более 2 мм.

Требования к длине участка гибкой доски зависят от угла изгиба и радиуса.

Рассмотрите трехмерную структуру платы после сгибания, чтобы избежать взаимных помех при установке устройства (ограничение по высоте).

Рекомендуется, чтобы длина участка гибкой доски превышала 5 мм, а предельное значение составляло 4 мм, в противном случае она может быть не обработана.

Когда устройство помещено в жесткую зону, расстояние между краем устройства и зоной твердой и мягкой обвязки составляет более 1 мм

Старайтесь не пробивать отверстия в области мягких досок, а рекомендуемое расстояние для пробивки в области твердых досок должно превышать 2 мм от сочетания мягких и твердых досок.

Старайтесь выбирать дугообразный переход в сочетании мягкого и жесткого. Радиус зависит от конкретной ситуации. Рекомендуется 6,35 мм, но, как правило, не выше этого значения. Рекомендуется, чтобы он был не менее 0,5 мм.

Проводка некоторых смежных слоев в области гибкой платы выполнена в шахматном порядке, чтобы максимально избежать наложения проводов друг на друга, что может обеспечить равномерную мягкость области гибкой платы и увеличить срок службы при изгибе.

Проводка в области гибкой платы должна быть по возможности прямой. Если конструкция ограничена сочетанием мягкого и жесткого, попробуйте использовать дугообразный переход, а также сделайте дугу в углу области гибкой платы.

Если сигнал, проходящий через область гибкой платы, не требует контроля полного сопротивления, и необходимо проложить медь в части области гибкой платы (сигнал заземления питания), рекомендуется проложить сетевую медь

Если необходимо контролировать полное сопротивление сигнала в области гибкой платы, следует отметить, что сигнальная линия по-прежнему должна относиться к плоскости в области гибкой платы, а ширина линии полного сопротивления должна рассчитываться отдельно. Существует вероятность того, что ширина линии изменится.

Старайтесь не размещать устройство в области гибкой платы. Если устройство установлено, то при создании библиотеки панель должна быть установлена на соответствующем уровне гибкой платы, а не сверху/снизу.
