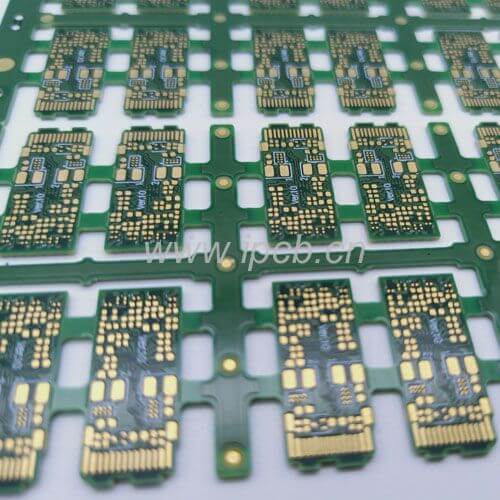

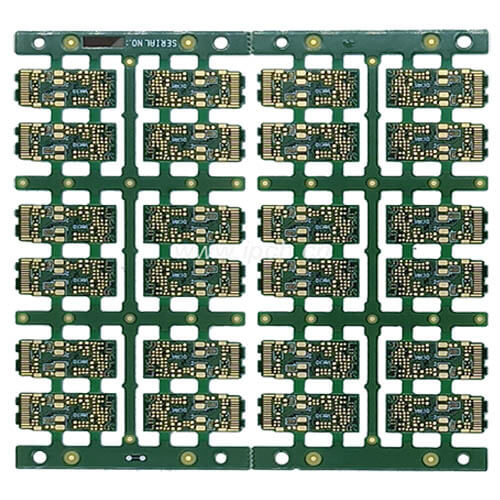

Керамическая PCB - Печатная плата разъема Type-C

Что такое печатная плата HDI (High Density Interconnection)?

Печатная плата с высокой плотностью подключения (HDI circuit board) - это печатная плата с более высокой плотностью подключения на единицу площади, чем традиционная печатная плата. Это позволяет разместить больше компонентов на общем доступном пространстве. Печатные платы HDI могут быть использованы для улучшения электрических характеристик при одновременном снижении веса и габаритов оборудования.

возможности печатной платы ipcb HDI позволяют вам легко преодолеть ограничения стандартной схемотехники, используя ультратонкие сердечники, обработку тонких проводов и альтернативные методы сквозного монтажа, позволяющие уменьшить размер и вес компонентов при одновременном повышении производительности.

О некоторых возможностях обработки печатных плат HDI, пожалуйста, читайте в разделе: Возможности обработки печатных плат HDI

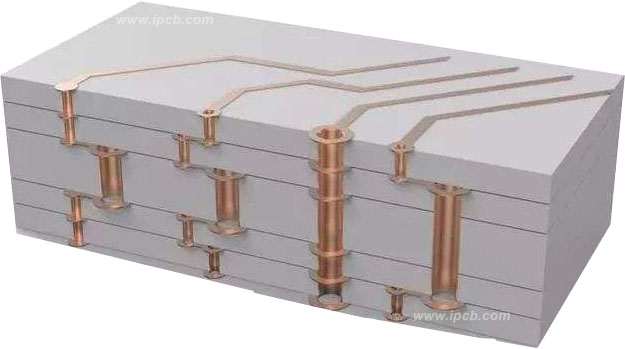

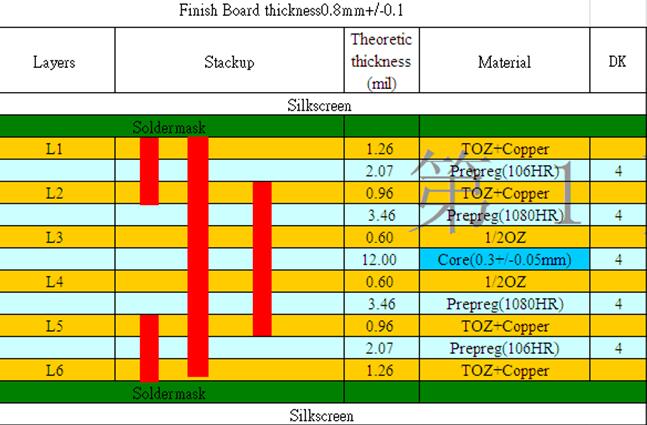

структура слоя печатной платы HDI 2+n+2 (1+n+1= однослойные микропоры, 2+n+2= 2-слойные микропоры, 3+n+3=3-слойные микропоры, 4+n+3=4-слойные микропоры, 5+n+5=5-слойные микропоры, 5+n+5=5-слойные микропоры)

Печатная плата HDI, поставляемая компанией ipcb, включает в себя следующие крайне необходимые функции：

1. Сквозные отверстия от поверхности к поверхности

2. Отверстия в прокладке

3. Глухие и/или заглубленные отверстия

4. диэлектрический слой толщиной 30 мкм

5. геометрия контура 20 мкм

6. сквозное отверстие для лазера диаметром 50 мкм

7. обработка неровностей с шагом 125 мкм

Наши печатные платы HDI обладают технологией, позволяющей использовать их во многих отраслях промышленности, включая, но не ограничиваясь этим, полупроводниковое испытательное оборудование, медицину и аэрокосмическую промышленность.

* По любым вопросам, пожалуйста, не стесняйтесь обращаться к нам, нажав на кнопку “Чат”, или оставьте свои контактные данные, и мы свяжемся с вами как можно скорее.

*Или отправляйте запросы непосредственно по адресу sales@ipcb.com
