Новости PCB - Фильтры миллиметрового диапазона волн с запатентованными материалами LTCC

Некоторые результаты проекта были применены на предприятиях, а ряд фильтров LTCC на основе запатентованных материалов был успешно разработан и внедрен в мелкосерийное производство, что играет важную роль в обновлении и модернизации продукции и повышении технологической конкурентоспособности предприятий. Исследовательская группа сосредоточит свое внимание на продвижении серийной стабилизации запатентованных материалов LTCC и их инженерном применении, а также на проведении дальнейших исследований в области новых высокопроизводительных материалов LTCC, новых технологий пассивной интеграции и новых областей применения.

d на облачной платформе данных Академии наук Китая начато создание базы данных LTCC по диэлектрическим материалам.Структура данных была оптимизирована с учетом характеристик материалов LTCC, охватывая полный спектр информации об основном составе, структуре, спекании, СВЧ-диэлектрических свойствах, магнитных свойствах и т.д.База данных теперь включает собственные экспериментальные данные и литературные данные, касающиеся СВЧ-диэлектрических материалов LTCC и других материалов. В настоящее время в базе данных собрано более 5800 единиц достоверных данных, включая собственные экспериментальные данные и литературные данные, охватывающие области СВЧ-диэлектрических материалов LTCC и ферритовых материалов LTCC. База данных будет и далее совершенствоваться и обогащаться, чтобы стать ключевым узлом для обмена данными в этой области, который будет играть важную роль в разработке новых материалов в области LTCC.

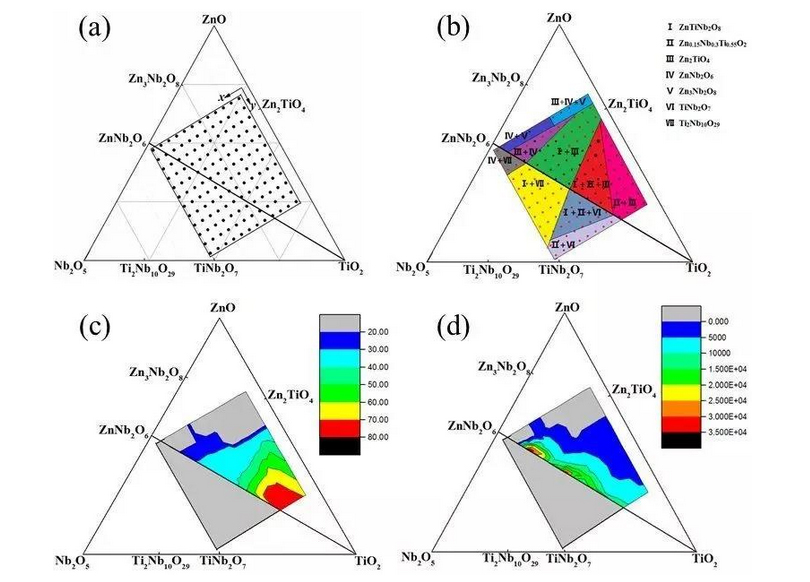

Высокопроизводительное экспериментальное исследование керамических материалов в системе Zn-Nb-Ti-O: (а) химический состав массивов образцов; (б) фазовое разделение на основе высокопроизводительных экспериментов; (в) отображение диэлектрической проницаемости; и (г) отображение значений Q×f

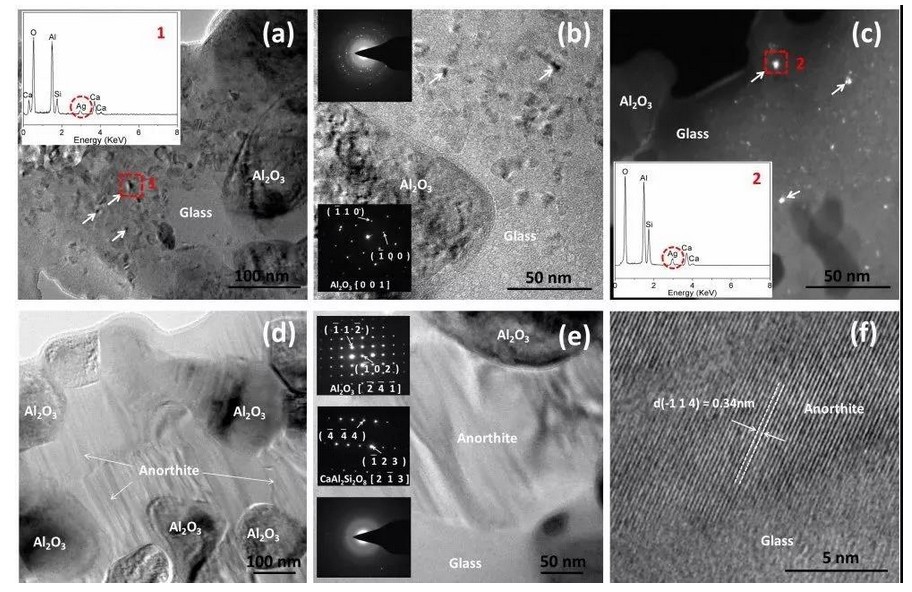

Исследование механизма диффузии Ag-электродов в материалах LTCC (J. Am. Ceram. Соч., 99, 2016, 2402)

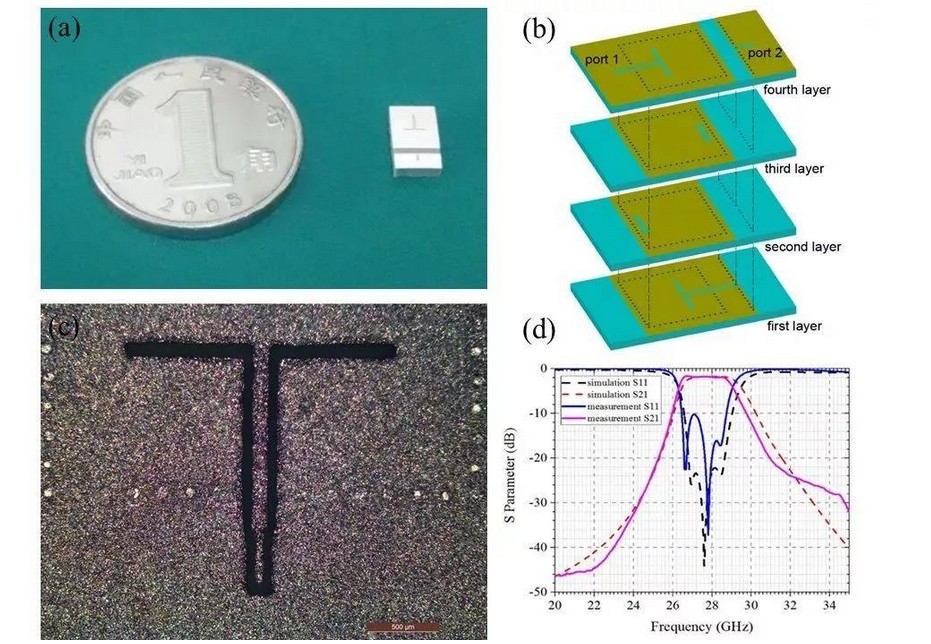

Millimeter-wave filters based on proprietary LTCC materials: (a) physical photo of SIW structured filter; (b) schematic diagram of SIW filter structure; (c) photo of filter test port; (d) comparison of actual results with simulated results

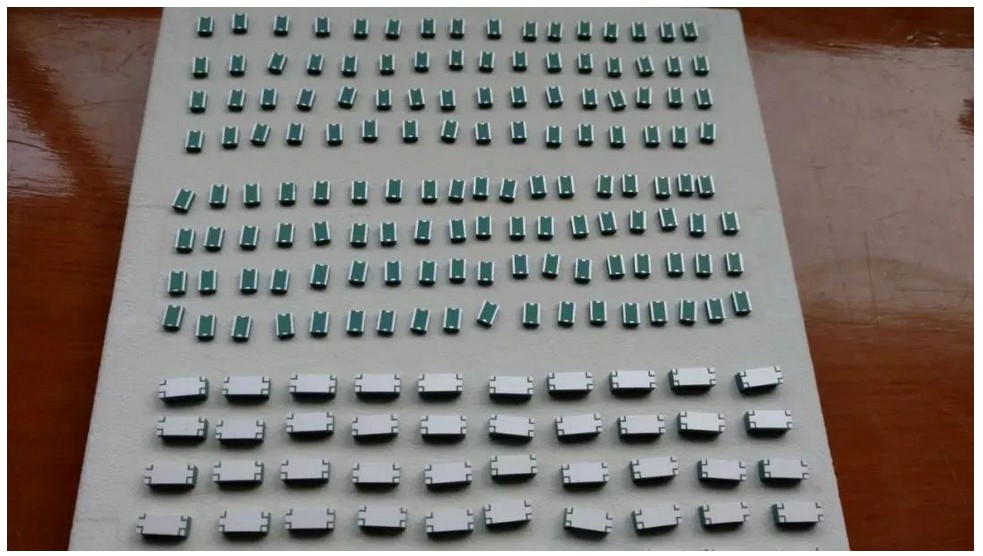

В серии фильтров и соединителей применяются материалы LTCC собственной разработки.

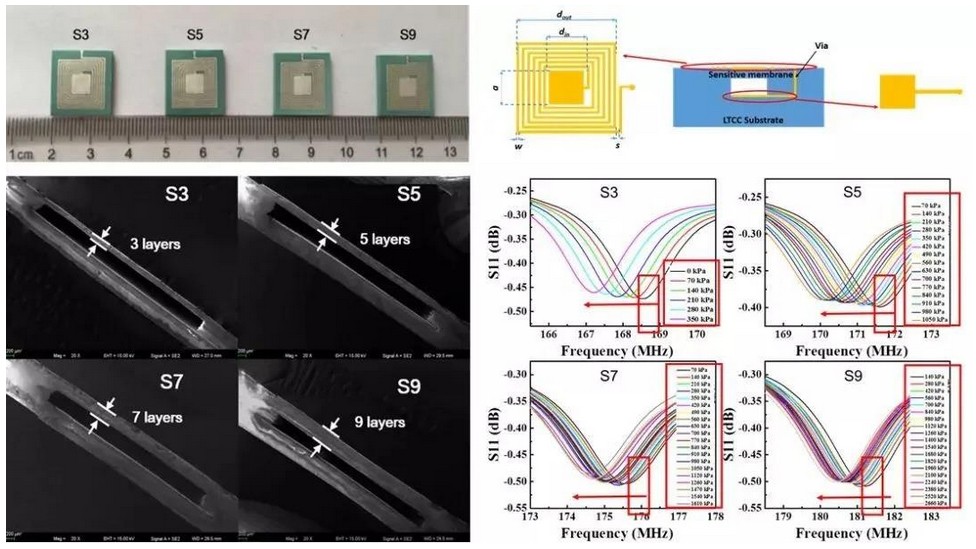

Успешное применение запатентованных материалов LTCC для интегрированных беспроводных датчиков давления<

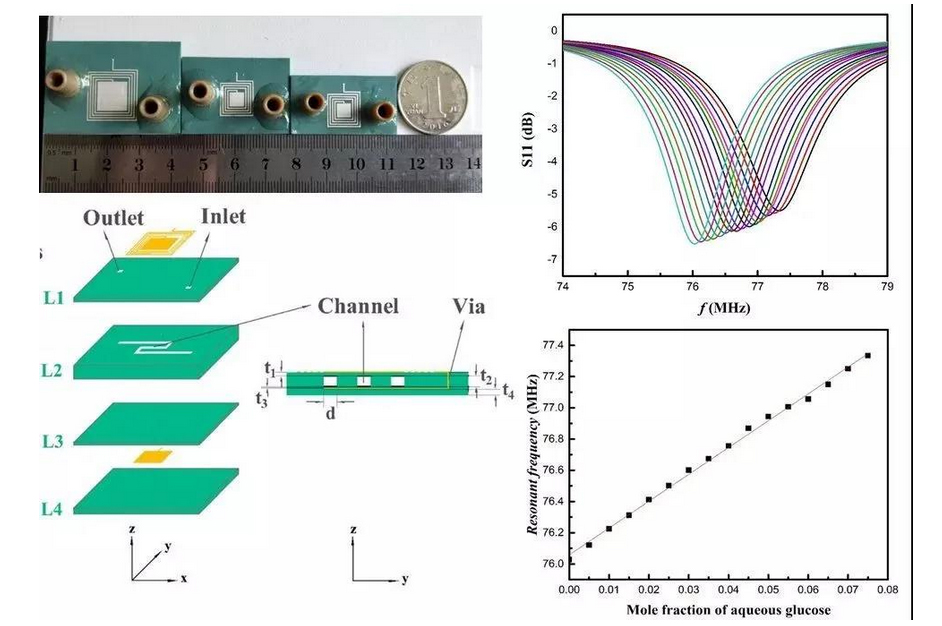

Успешное применение запатентованных материалов LTCC для интегрированных беспроводных микрожидкостных датчиков

В Пекине состоится приемка проекта Национальной программы высокотехнологичных исследований и разработок (программа “863”) в области технологии новых материалов “высокоэффективные сплавы и керамические материалы, масштабное проектирование и точный контроль технологии подготовки”, проект успешно прошел приемку. Среди них Китайская академия наук, исследователь Шанхайского института силикатов Лю Чжифу, ответственный за Шанхайский институт силикатов, и Университет электронных наук и технологий совместно реализовали проект “LTCC-материалы для высокопроизводительных исследований в области проектирования, подготовки и определения характеристик”, организованный Министерством науки и технологий Китая. Технология 8 февраля, после принятия решения о встрече в Шанхае, полного выполнения различных показателей и исследовательских задач, успешно прошла приемку проекта. Проект был создан в 2015 году.

Тема была создана в 2015 году, в основном, с акцентом на миниатюризацию, интеграцию, многослойность и высокочастотные электронные информационные системы, высокоэффективные диэлектрические материалы из низкотемпературной керамики (LTCC), магнитно-диэлектрические композиты, а также на создание высокопроизводительных экспериментальных методов и платформ на основе сосредоточьтесь на решении проблемы низкотемпературного спекания и сохранении противоречия между низкими потерями и низкотемпературным спеканием. На основе создания высокопроизводительной экспериментальной технологии и платформы мы фокусируемся на решении противоречия между низкотемпературным спеканием и поддержанием низких потерь, чтобы получить серию высокоэффективных мезоматериалов LTCC и магнито-магнитокомпозитных материалов LTCC с низким уровнем потерь. Шанхайский институт силикатов в основном отвечает за исследования и разработку высокопроизводительной экспериментальной технологии для получения материалов LTCC и диэлектрических материалов LTCC.

Технология низкотемпературной наплавленной керамики (LTCC) широко используется в радиолокационном, аэрокосмическом и другом специальном электронном оборудовании, а также в высокопроизводительных компьютерах, беспроводной связи, автомобильной электронике и других областях.В частности, мобильная связь 5G, интеллектуальные сети, беспилотное вождение и другие передовые технологии, позволяющие современным электронным компонентам и системам быть компактными, тонкими, легкими и с низким энергопотреблением., высокая надежность как цель, СВЧ-материалы миллиметрового диапазона и интегрированные устройства, интегрированные системы стали важной темой исследований в области мировой электроники и информатики. Технология LTCC - это реализация нового поколения пассивных устройств для миниатюризации, интеграции, многофункциональности и упаковки на системном уровне (SiP). Технология LTCC является важным технологическим направлением для реализации миниатюризации, интеграции, многофункционализации и создания систем в комплекте (SiP) пассивных устройств нового поколения. Однако исследования и разработка материалов LTCC для применения в устройствах - это очень сложный процесс, включающий в себя керамические материалы, литейную массу, процесс проектирования и производства компонентов и другие области. Материал LTCC - от исследований и разработок до реализации приложений для устройств, от разработки рецептуры материала, процесса приготовления, обработки порошка, расширения потока керамической ленты, проектирования устройства, технологии обработки устройства и тестирования производительности и т.д., для определения оптимальных характеристик материала, процесса и конечных характеристик конечного продукта. чтобы противостоять стереотипам, трудностям в области исследований и разработок, требуется длительный период времени.

При поддержке проекта “863” исследовательская группа по пассивным интегрированным устройствам и материалам Шанхайского института технологии кремниевой кислоты (SIST) придерживается комплексного направления исследований и разработок LTCC materials-technology-devices и внедрила высокопроизводительные экспериментальные методы в исследования и разработку материалов LTCC, что позволило повысить эффективность исследований и разработок материалов. При поддержке проекта мы внедрили высокопроизводительные экспериментальные методы в исследования и разработки материалов LTCC, повысили эффективность исследований и разработок материалов и добились ряда успехов в области высокопроизводительной технологии получения керамических материалов LTCC, высокопроизводительных экспериментальных методов для литья под давлением. внедрение, исследование и разработка новых материалов и устройств LTCC, а также создание базы данных материалов LTCC:

Были разработаны 16-канальный высокопроизводительный метод подготовки и платформа для керамических материалов, включающие автоматическое дозирование порошка, автоматическое смешивание, периодическое формование и периодическое спекание, и на основе полной проверки достоверности высокопроизводительных экспериментальных методов они были успешно применены к составу, физической фазе, микроструктуре и микроволновые диэлектрические свойства различных систем, таких как Li-Nb-Ti-O, Zn-Nb-Ti-O и Cu-Nb-Ti-O. “картографирование”, которое обеспечивает эффективный способ отбора и оптимизации характеристик и технологических процессов высокопроизводительных материалов LTCC (J. Euro. Ceram.Soc., 37, 2017, 3951; Ceram. Число, 43, 2017, 13895); комбинированный дизайн и высокая производительность Идея комбинированного дизайна и высокопроизводительной параллельной обработки была внедрена при отборе и оптимизации рецептур керамических литейных паст, на основе которых была получена рецептура литейной пасты из смеси растворителей этанол-этилацетат, успешно используемая при изготовлении толстопленочных лент нескольких типов. LTCC materials, который доказал, что высокопроизводительный метод универсален и имеет важное прикладное значение для просеивания и быстрой оптимизации рецептуры системы литьевых паст.

Мы разработали и оптимизировали СВЧ-диэлектрические материалы LTCC серии K70 с высокой диэлектрической проницаемостью, освоили точное регулирование размеров спеченных зерен и комплексных свойств, а также реализовали периодическую и стабильную подготовку материалов; и выдвинули идею получения сверхнизких потерь [tand<0,001 при ~10 ГГц] LTCC. диэлектрические материалы путем многостадийного твердофазного синтеза (ZL 201510109370.3; US9718696; JP2016172683) и разработал диэлектрические материалы LTCC миллиметрового диапазона серии K5 с диэлектрической проницаемостью 5~7; непосредственно наблюдал за процессом диффузии серебра в материалах LTCC и освоил технологию ингибирования диффузии серебряных электродов в материалах LTCC (J. Am. Ceram. Соч., 99, 2016, 2402).

Мы активно расширяем область применения диэлектрических материалов LTCC собственной разработки в многослойных устройствах. На основе вышеуказанных диэлектрических материалов LTCC собственной разработки мы разработали серию микроволновых фильтров, ответвителей и дуплексеров, а также разработали высокоэффективный миниатюрный полосовой фильтр LTCC с волноводной структурой, интегрированной в подложку (SIW), размер которого составляет всего одну треть от размера аналогичных фильтров на основе традиционные диэлектрические материалы с низкой диэлектрической проницаемостью (проволока). Коммуна. Толпа. Ком., 2018, 9737219, 7). 9737219, 7); расширение применения материалов LTCC в области беспроводных интегрированных датчиков, создание высокочувствительных беспроводных газовых датчиков LTCC, которые могут обнаруживать токсичные газы NO2 на уровне ppb (Датчики и приводы B: Chemical. 239, 2017, 711), а также беспроводных датчиков давления LTCC с различными пределами определения давления и чувствительностью. Беспроводные датчики давления LTCC с различными пределами определения давления и чувствительностью.
