ПЕЧАТНАЯ PCB - Все о золотом покрытии печатных плат

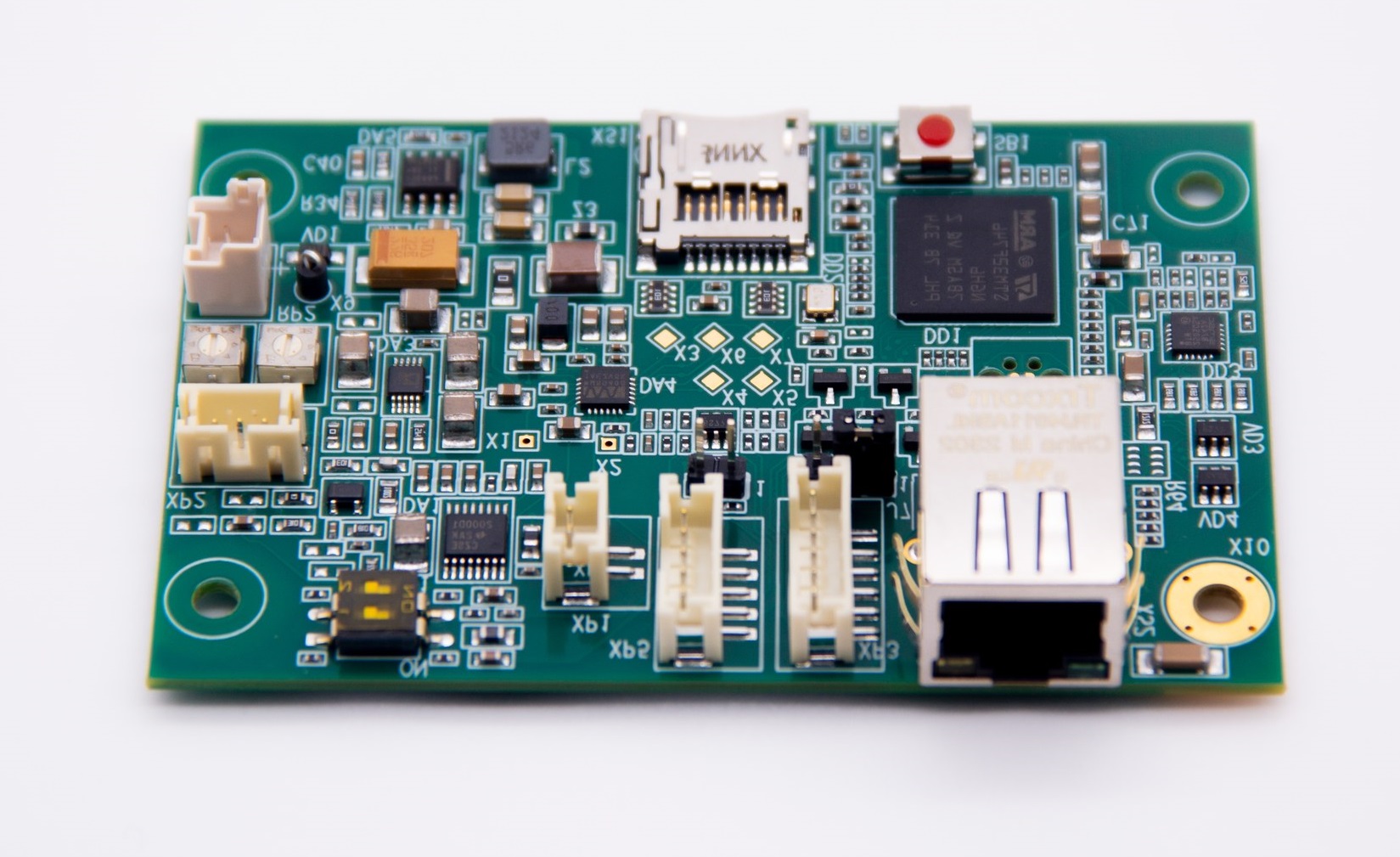

Позолотенная плата PCB используется в различных сценариях из-за их устойчивости к абразии и коррозии и отличается от других процессов обработки поверхности. При проектировании и использовании позолоченных досок есть некоторые ключевые вещи, которые следует иметь в виду, чтобы обеспечить их производительность и долговечность.

Позолотенная плата ПХД служит двум основным целям: для повышения износостойкости и повышения коррозионной стойкости. По этой причине он обычно используется в секциях золотых пальцев, которые требуют частой вставки, областях, находящихся в контакте с проводящей резиной, и платах, которые работают в высококоррозионных условиях. Посредством золотого покрытия ПХД можно эффективно предотвратить окисление, тем самым защищая основополагающий никель и медь. Кроме того, золотое покрытие улучшает проводимость схемы, снижает сопротивление соединений и уменьшает потерю сигнала, тем самым улучшая стабильность и надежность передачи сигнала. Золотое покрытие также широко используется в точных приборах, печатных платах, интегральных схемах и электрических контактах.

Золотое покрытие имеет две основные функции: улучшение износостойкости и повышение коррозионной стойкости. Таким образом, он обычно используется в секциях золотых пальцев, которые требуют частого вставки и подключения, областях, находящихся в контакте с проводящей резиной, и платах, которые работают в высококоррозионных условиях. Благодаря золотым покрытиям плат можно эффективно предотвратить окисление, тем самым защищая основополагающий никель и медь. Кроме того, золотое покрытие улучшает проводимость схемы, снижает сопротивление соединений и уменьшает потерю сигнала, тем самым улучшая стабильность и надежность передачи сигнала. Золотое покрытие также широко используется в точных приборах, печатных платах, интегральных схемах и электрических контактах.

При конструкции позолоченных досок следует отметить следующие моменты: конструкция ключевого положения должна быть разумной, размеры и положение должны соответствовать панелям, учитывая при этом эргономику и простоту эксплуатации. В ключевом положении не должно быть другого открытого окна и открытого медного выравнивания, чтобы предотвратить короткое замыкание. Чтобы обеспечить циркуляцию воздуха, ключевое положение должно иметь каналы циркуляции воздуха, чтобы избежать того, чтобы кусок из горшка не мог всплывать. Ключевое положение должно быть плоским, не подходит для распыления олова, можно выбрать золотое покрытие, углеродное масло или погружение золотом. Разрыв ключевого положения не должен быть слишком близким, рекомендуется проектировать более 10mil. Ключевые биты должны быть спроектированы в виде твердого открытого окна, избегайте использования чернил, чтобы предотвратить сложность или неисправность работы ключа. При проектировании золотых пальцев медь следует избегать на краю ПХД, чтобы предотвратить воздействие меди во время зашифрования. На практике следует избегать чрезмерного пота или воздействия химических веществ, чтобы продлить срок службы золотых плат.

Позолотенная плата PCB способна достичь отличной целостности сигнала и надежности в различных приложениях, оптимизируя конструкцию ширин линий и интервалов, а также выбирая правильную толщину золотого покрытия. В то же время понимание факторов окружающей среды, влияющих на срок службы золотых досок, может помочь продлить их срок службы.

Конструкция ширин линий и интервалов для многослойного золотого покрытия ПХД имеет решающее значение для поддержания целостности сигнала, особенно в высокоскоростных электронных системах. Регулируя ширину линии, значения импеданса могут быть точно контролированы и сопоставление импеданса может быть достигнуто, чтобы избежать отражения сигнала и потери энергии. Более широкие линии уменьшают характерную импеданс, в то время как более узкие линии увеличивают его, поэтому регулирование ширины линии к конкретной частоте сигнала и свойствам материала является первым шагом в оптимизации целостности сигнала. Дизайн интервала между линиями не следует игнорировать. По мере уменьшения расстояния между линиями усиливается емкостное и индуктивное соединение между линиями, что может привести к проблемам с перекрестным разговором. Чтобы уменьшить эти помехи, следует соответствующим образом увеличить расстояние между линиями, особенно в районах с высокой плотностью проводки. Кроме того, использование стратегии проводки дифференциальной пары сигналов может эффективно противодействовать шуму общего режима и перекрестному разговору для дальнейшего повышения целостности сигнала. Также следует проявлять осторожность, чтобы избежать углов на 90 градусов в макете, поскольку острые углы вызывают дополнительные потери отражения и излучения на высоких частотах, которые могут быть смягчены с помощью гладких дуг или углов на 45 градусов. Позолотенные выравнивания обеспечивают лучшее целостность сигнала и большую точность, обеспечивая точные сигналы для обработки сигнала и реконструкции изображения.

На долговечность и срок службы золотого покрытия влияют различные факторы, включая материал подложки, толщину покрытия, условия применения и обслуживание. Эрозия влажности, соляное распыление и другие факторы окружающей среды повлияют на срок службы электронных компонентов, а слой золотого покрытия может уменьшить износ и коррозию электронных компонентов в процессе использования, чтобы продлить их срок службы. Золотое покрытие имеет отличную устойчивость к коррозии и окислению, что может защитить электронные компоненты от эрозии факторов окружающей среды, даже в суровых рабочих условиях, золотые электронные компоненты все еще могут поддерживать хорошее рабочее состояние и продлить свой срок службы. Кроме того, золотое покрытие также обеспечивает антиокислительное покрытие для применений, подвергаемых воздействию влажности или других факторов окружающей среды. Для решения проблемы, когда платы подвергаются воздействию изменений температуры и влажности окружающей среды, можно использовать золотое покрытие, которое имеет более длительное время хранения и подвергается меньшим изменениям температуры и влажности во внешней среде. В целом, позолоченные доски могут храниться примерно в течение 1 года. Максимальная температура непрерывного использования оловного покрытия составляет 105 ℃, в то время как максимальная температура непрерывного использования золотого покрытия составляет 125 ℃.

Выбор толщины для золотого покрытия ПХД зависит от таких факторов, как потребности в применении, требования к надежности контакта и стоимость. Общие толщины золотого покрытия ПХД варьируются от 0,05 мкм (50 нм) до 1,27 мкм (1270 нм), в зависимости от применения и требований. Твердое золото, как правило, имеет более высокую износостойкость и электропроводность для приложений с частыми разъемами и высокими требованиями к надежности, с общими толщинами твердого золота в диапазоне от 0,2 мкм (200 нм) до 1,27 мкм (1270 нм). На практике для общих приложений, таких как бытовая техника и общая электроника, достаточно золотого покрытия 0,25-0,5 мкм; для высоконадежных приложений, таких как промышленные системы управления и медицинские устройства, золотое покрытие 0,5-1,5 мкм обеспечивает производительность и надежность; и для специализированных приложений, таких как аэрокосмическое и морское оборудование, для справления с экстремальными условиями рекомендуется более толстая золотая покрытие в диапазоне 1,5-5 мкм. Для стремления к сверхвысокой производительности и надежности и стоимости не заботится об аэрокосмической, военной и других отраслях промышленности требуется сделать 50U mai. В зависимости от использования различных продуктов, использования различных сред, золотого пальца, вставленного в различные слоты для карт, стремления к различному качеству продукта, различного понимания стоимости и других факторов, можно выбрать, чтобы запросить различную толщину золотого пальца золотого покрытия.

Позолотенная плата PCB имеет высокую проводимость и низкое сопротивление, очень подходит для производства тепла или электричества. В высокоскоростной обработке сигнала и высокочастотных схемах золотое покрытие может обеспечить эффективную и стабильную передачу тока, эффективно уменьшая потерю сигнала и искажение. При погруженных золотых досках, поскольку только подушки имеют никель-золото на них, передача сигнала в эффекте кожи находится в медном слое, что не влияет на сигнал, что означает, что погруженные золотые доски лучше способны поддерживать целостность сигнала в высокочастотных приложениях передачи сигнала. В производстве высокочастотных плат золотое покрытие может эффективно защитить медные линии и улучшить производительность и срок службы PCB. Позолотенные высокочастотные платы могут выдерживать высокие температуры, не упадут или деформируются, подходят для высокотемпературной сварки или высокотемпературных рабочих сред, и могут улучшить качество передачи сигнала, уменьшить потерю сигнала и помехи, подходят для высокочастотных, высокоскоростных, высокоточных схем.
