ПЕЧАТНАЯ PCB - Характеристики золотого покрытия печатных плат

Что такое позолота печатных плат?Позолота печатных плат и золочение печатных плат - это широко используемый сегодня процесс обработки поверхности при производстве печатных плат. Проще говоря, иммерсионное золото - это метод химического осаждения, посредством реакции химического окисления-восстановления на поверхности печатной платы образуется слой металлического покрытия, предотвращающий окисление поверхности печатной платы.

Медь на печатной плате в основном медно-фиолетовая, медные паяные соединения на воздухе легко окисляются, что приводит к снижению электропроводности, то есть к ухудшению контакта с оловом, что снижает производительность печатной платы.

Затем возникает необходимость в обработке поверхности медных паяных соединений, золото наносится поверх слоя прокладки из золота, золото может эффективно блокировать металлическую медь и воздух, предотвращая окисление, поэтому золото является поверхностью антиокислительного технологического трубопровода, происходит химическая реакция на поверхности из меди, покрытой слоем золота, также известного как иммерсионное золото.

Первым шагом в процессе обработки поверхности печатной платы является тщательная очистка непокрытой меди после установки паяльного колпачка.После очистки поврежденной меди производитель печатной платы использует микротравление для создания структуры поверхности, готовой для нанесения Pd-катализатора.Затем производитель печатных плат добавляет катализатор, промывая печатную плату раствором сульфата палладия.После нанесения палладия производитель печатных плат проводит еще одну очистку печатной платы, а затем помещает ее в ванну со слоем фосфата никеля, который наносит слой металлического никеля поверх каталитической меди.После для очистки печатную плату погружают в золотую ванну с цианистым калием и солями золота, чтобы обеспечить сцепление металла со слоем никелирования.

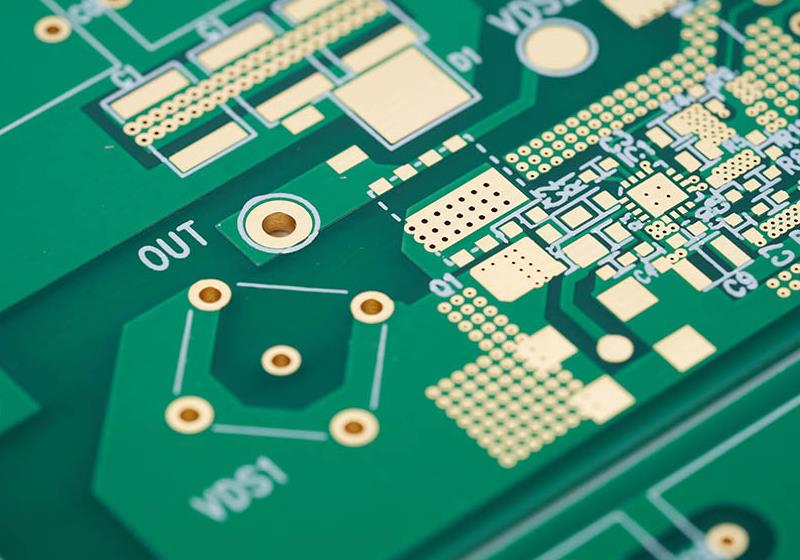

Золотое покрытие печатных плат

Каковы особенности печатных плат с золотым покрытием?

1. Печатные платы с золотым покрытием имеют яркие цвета, хороший блеск и приятный внешний вид.

2.Кристаллическую структуру, образованную при нанесении золотого покрытия, легче паять, чем при других видах обработки поверхности, и она обеспечивает лучшую производительность и гарантию качества.

3.Поскольку золотое покрытие содержит только никель-позолоту на контактных площадках, это не повлияет на сигнал, поскольку передача сигнала при скин-эффекте происходит в медном слое.

4. Содержание металла в золоте более стабильно, кристаллическая структура более плотная, и окисление происходит нелегко.

5.Поскольку никель-золото содержится только на контактных площадках для пайки на позолоченной плате, сопротивление припоя на линии более прочно соединено со слоем меди, и это затрудняет возникновение микрокоротких замыканий.

6.Проект не повлияет на расстояние между ними при выполнении компенсации.

7.Нагрузку на доску легче контролировать.

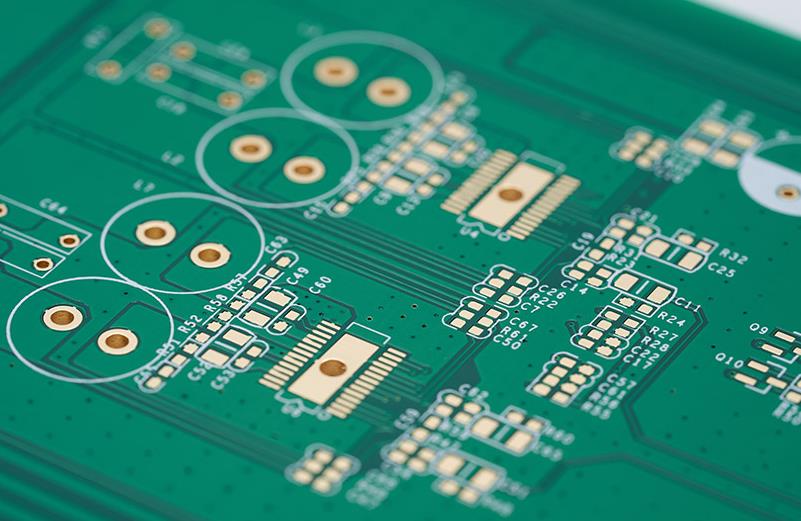

Химическая золотая печатная плата

Как производитель печатных плат высокого класса, Abbey Circuits предоставляет индивидуальные услуги ряду известных компаний.Пожалуйста, свяжитесь с нами для получения индивидуальных печатных плат.
