Металлические PCB - Алюминиевая печатная плата

Алюминиевая печатная плата является широко используемой печатной платой, а также самой дешевой среди металлических печатных плат. Алюминиевая печатная плата обладает хорошей теплопроводностью. Алюминиевая печатная плата является наиболее экономичной печатной платой среди плат с высокой эффективностью рассеивания тепла. Алюминиевая печатная плата разделена на три слоя: верхний слой - это слой проводки, средний слой - слой теплопроводности и изоляции, а нижний слой - металлическая алюминиевая подложка с функцией отвода тепла.

Печатная плата FR-4 занимает лидирующие позиции среди стеклопластиковых плат на основе эпоксидной смолы благодаря своему абсолютному преимуществу - высокой огнестойкости. Печатная плата FR-4 изготовлена из жаропрочных композитных материалов и стекловолокна, которые обладают высокими диэлектрическими характеристиками, термостойкостью и влагостойкостью.

Алюминиевая печатная плата - это наиболее распространенный тип металлической печатной платы, которая состоит из алюминиевых сердечников стандарта FR-4. Проще говоря, она состоит из трехслойной структуры, состоящей из медной фольги, изоляционного слоя и металлического сердечника. Благодаря теплоотводящему слою на алюминиевой печатной плате, она обладает хорошей функцией отвода тепла, что позволяет эффективно снизить рабочую температуру компонентов и продлить срок службы изделий.

Разница между алюминиевой печатной платой и стандартной платой FR-4

1. Металлический слой алюминиевой печатной платы может быстро рассеивать тепло, передавать тепло устройству и минимизировать тепловое сопротивление при хорошей теплопроводности.

2. Алюминиевая печатная плата не содержит вредных веществ для здоровья человека и окружающей среды, что делает ее более экологичной, чем плата FR-4.

3. Плата FR-4 может деформироваться, гнуться, трескаться и испытывать другие проблемы при производстве и транспортировке. Керамические подложки также более хрупкие. Алюминиевая печатная плата компенсирует недостатки платы FR-4 и керамической подложки, обеспечивая более длительный срок службы и предотвращая растрескивание платы при производстве и транспортировке.

4. Печатный слой алюминиевой печатной платы формируется путем травления, и по сравнению с традиционной платой FR-4 ток, передаваемый алюминиевой печатной платой, выше при той же ширине линии, толщине и других условиях.

5. Цена печатной платы FR-4 сильно различается в зависимости от типа платы, конструкции и других аспектов. Например, разница в цене между одно- и двухсторонними панелями и многослойными панелями относительно велика. Но алюминиевые печатные платы обладают более высокими эксплуатационными характеристиками, поэтому в целом цена на стеклопластиковые платы выше.

6. Печатный слой алюминиевой печатной платы состоит только из одного слоя, в то время как стеклопластиковая плата может иметь односторонние, двухсторонние и многослойные схемы, соединенные через переходы. Сложность этих двух процессов сильно различается, и производственный процесс также сильно отличается.

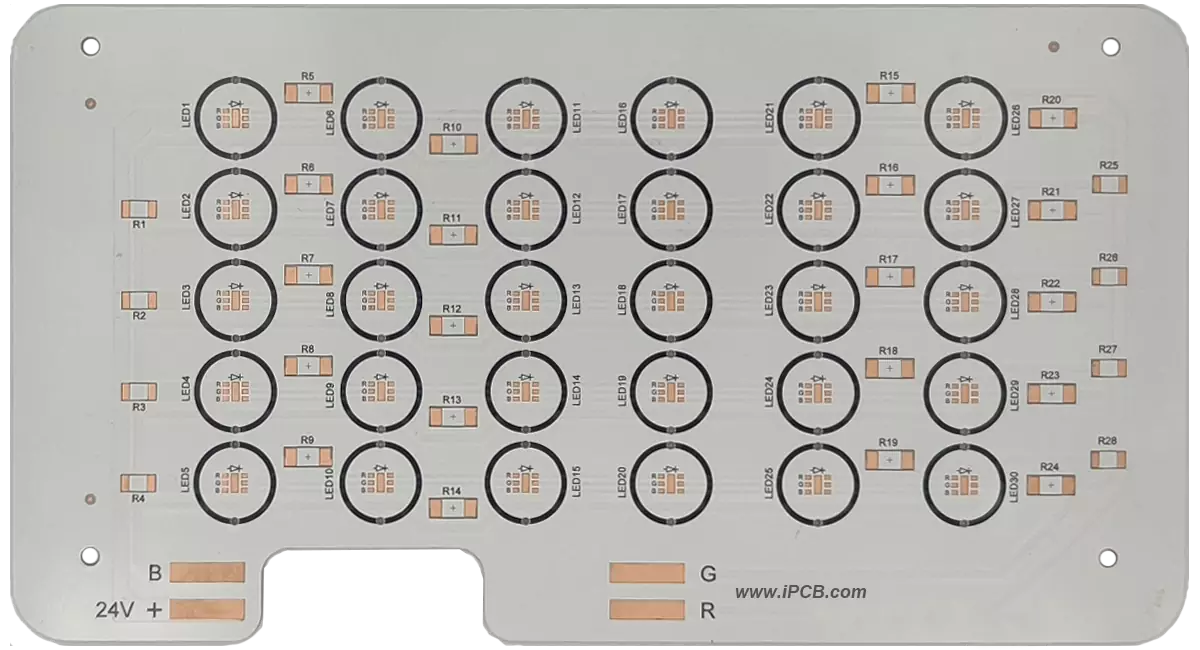

Алюминиевая печатная плата

Алюминиевая печатная плата обладает отличным тепловыделением, изоляцией и долговечностью. Поэтому алюминиевые печатные платы широко используются в таких отраслях, как производство алюминиевых светодиодных ламп, приводных устройств для автомобилей, компьютеров, аудиооборудования и систем электроснабжения.

В алюминиевых печатных платах производства iPCB используются экологически чистые платы, не содержащие галогенов, что обеспечивает полное соответствие экологическим требованиям. Коэффициенты теплопроводности составляют 1,0 Вт/мК, 2,0 Вт/мК и 3,0 Вт/мК. Существует три стандартных толщины меди: 35 мкм, 70 мкм и 105 мкм. алюминиевые печатные платы соответствуют требованиям к теплопроводности и механическим характеристикам для различных отраслей промышленности и заказчиков.
