Применение микрополосковых приемных антенн

Микрополосковые приемные антенны - это новый тип трубчатых приемных антенн, появившийся в 1970-х годах. Еще в 1953 году Дешам предложил концепцию использования принципа излучения микрополосковых линий для создания микрополосковых приемных антенн. Первые практические микрополосковые приемные антенны были разработаны такими учеными, как Мансон и Хауэлл, только после появления теоретических микрополосковых каналов передачи данных и фотолитографии меднослойных подложек. После семидесятых годов прошлого века микрополосковые антенны продвинулись вперед как в теоретическом плане, так и с точки зрения широты и глубины применения и продемонстрировали большой потенциал для практического применения.

Были выявлены все виды новых технологий и новые характеристики микрополосковых приемных антенн, которые широко используются в спутниковой связи, навигации, дистанционном зондировании, управлении вооружениями и информацией и других военных областях, а также в современной мобильной связи, частных коммуникациях, медицинских компонентах, фоновом уходе и других областях, в которых живут люди. поле.

Тип платы для анализа микрополосковой приемной антенны

До сих пор для правильного получения особых свойств излучения использовались различные физические схемы, имитирующие микрополосковые антенны. Однако, независимо от метода теоретического анализа, все они решают уравнения Максвелла при специально заданных граничных условиях, но методы работы со специально заданными граничными условиями различны, и конкретные решения в процессе вывода различны. Предложенные типы физических пластин включают в себя пластины с каналообразующей транспортной магистралью, пластины с полостью корпуса, пластины со стандартным рисунком, пластины из металлической проволочной сетки, пластины с радиационной апертурой и т.д. Эти методы дополняют друг друга. Эти методы дополняют друг друга, и каждый из них имеет свои сильные и слабые стороны.

Метод конвейерной линии пластинчатого типа может быть пригоден для использования в большинстве инженерных применений, конечный результат и объем вычислений также в два раза меньше, но условия использования этого метода имеют ограничение, он подходит только для профилирования по правилам прямоугольных участков. С арифметической точки зрения основными методами являются метод канальной линии передачи, метод теории резонаторных режимов и метод векторных битов. Метод моментов и метод конечных элементов также используются при необходимости для анализа элементов микрополоскового излучения с точки зрения цифровых вычислений.

Классификация микрополосковых приемных антенн

Микрополосковые приемные антенны классифицируются по-разному, в зависимости от уникальной структуры, микрополосковые приемные антенны обычно делятся на микрополосковые патч-приемные антенны, микрополосковые шовные приемные антенны и микрополосковые приемные антенные решетки (в основном это относится к микрополосковым приемным антеннам бегущей волны), которые бывают трех типов. Согласно классификации стилей, существуют круглые, прямоугольные, кольцевые микрополосковые приемные антенны и так далее. Согласно классификации по офисному принципу, микрополосковые приемные антенны можно разделить на резонансного типа (тип стоячей волны) и нерезонансного типа (тип бегущей волны).

1.Микрополосковая патч-приемная антенна состоит из подложки носителя, излучающего патча и заземляющей пластины и представляет собой обычный трубопровод микрополосковой приемной антенны. Излучающий накладной элемент может быть выполнен в различных стилях, независимо от того, имеет ли он форму правильного прямоугольника, многоугольника или неправильного круга из утиного яйца, кольца или сектора и т.д., Все они могут использоваться в качестве излучающих элементов. Максимальное направление излучения такой микрополосковой приемной антенны обычно находится в направлении измерения, т.е. вывод направлен прямо в направлении квадрата подложки.

2.Приемная антенна с микрополосковым швом, благодаря тому, что она соединена швом с заземляющей пластиной, обратная связь с подложкой при стимулировании возбуждения может передаваться через шов в сторону заземляющей пластины. Форма щели может варьироваться в зависимости от конкретной ситуации.Их можно разделить на антенны с узкой щелью и антенны с широкой щелью. Приемные антенны с микрополосковым швом могут генерировать излучение как со стороны излучающей накладки, так и со стороны заземляющей пластины; они требуют меньших производственных допусков; и они могут генерировать эффект круговой поляризации при подключении приемной антенны с микрополосковым генератором. Это также относительно распространенная приемная антенна.

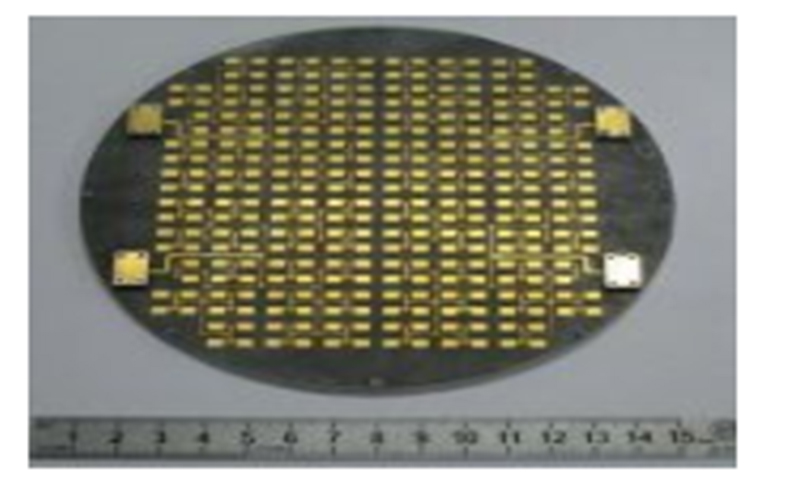

3.Микрополосковая приемная антенна бегущей волны состоит из подложки схемы, заземляющей пластины и серии воздушных струнных излучателей, излучатели могут иметь цепную циклическую структуру, а также могут быть обычной линией передачи с длинным каналом ТЕМ. После подключения терминала к общей нагрузке его можно преобразовать в микрополосковую приемную антенну бегущей волны. Различные настройки конструкции приемной антенны позволяют расположить максимальное направление излучения таких микрополосковых приемных антенн бегущей волны в любом направлении от бокового до конечного излучения.
