Фильтр является одним из ключевых устройств в радиочастотной системе, которое в основном используется для выбора частоты, чтобы сигнал требуемой частоты мог проходить через нежелательный частотный сигнал помех и отражать его. Практическим примером применения клссического фильтра является интерфейс приемопередатчика или трансмиттера, как показано на рисунках 1 и 2:

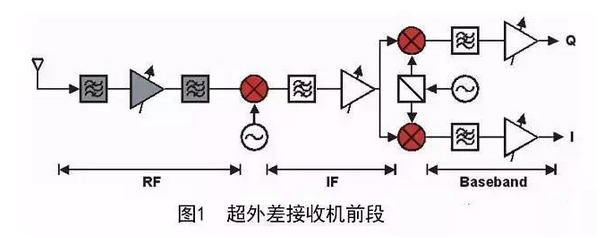

Области применения фильтров

Как видно из рис. 1, фильтры широко используются для локализации ВЧ, ПЧ и основной полосы частот в приемопередатчиках. Конечно, с развитием цифровых технологий использование цифровых фильтров было сочтено целесообразным для замены имитационных фильтров в области основной полосы частот и даже в области ПЧ, но фильтры в радиочастотной области замене не подлежат. По этой причине фильтр является одним из ключевых устройств, необходимых в радиочастотной системе.

Существует множество способов классификации фильтров. Например:

В зависимости от особенностей выбора частот, они могут быть классифицированы как: низкочастотные, высокочастотные, полосовые фильтры, полосовые отклоняющие фильтры и т.д;

В зависимости от формы успешной реализации их можно разделить на: ЖК-фильтры, фильтры на акустические и внешние волны/ звуковые вибрационные волны, спиральные фильтры, медиафильтры, резонаторные фильтры, высокотемпературные сверхпроводящие фильтры и простейшие фильтры с поверхностной структурой.

В соответствии с различными функциями частотной характеристики мы можем разделить их на функции Чебышева, обобщенные функции Чебышева, Баттерворта, Гаусса, Бетеля, функцию круга утки-яйца и так далее.

Классификация различных фильтров в основном основана на особых характеристиках различных фильтров для описания различных характеристик фильтров.

Различные характеристики фильтров, представленные в этой классификации фильтров, направлены на необходимость всестороннего рассмотрения реальных технических применений фильтров, то есть, пользователь должен выполнить предустановку, необходимость всестороннего рассмотрения проблемы потребностей пользователя.

При выборе фильтров первое, на что необходимо обратить внимание, - это на то, что следует использовать фильтры нижних частот, верхних частот, полосовые фильтры или фильтры с полосовым отклонением.

Далее мы сначала познакомим вас с особыми характеристиками частотной характеристики и их эффективностью, которые классифицируются по особым характеристикам выбора частоты, таким как высокочастотные, низкочастотные, полосовые и полосово-резистивные

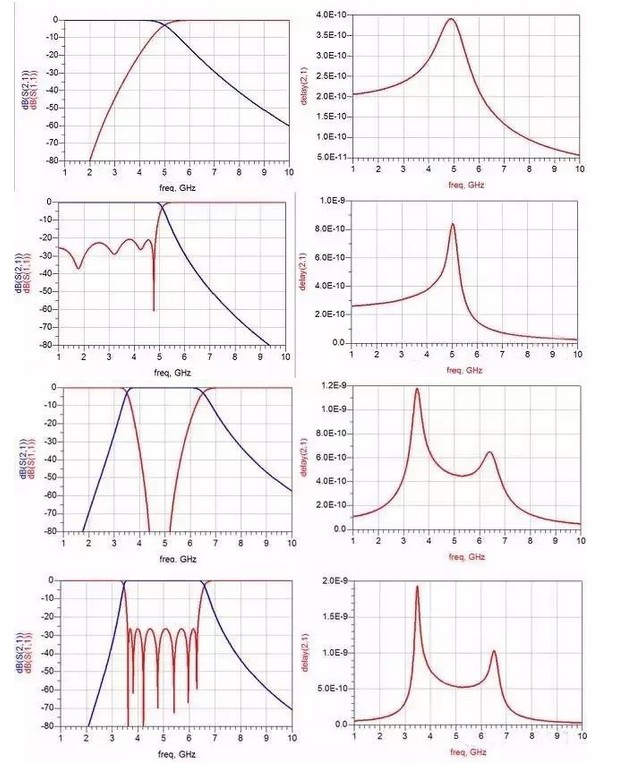

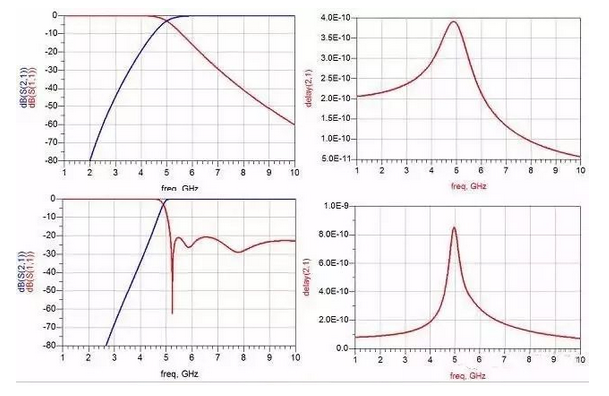

Полосовой фильтр Баттерворта-Чебышева

Наиболее часто используемые фильтры - это фильтры нижних частот и полосовые фильтры.Фильтры нижних частот широко используются в локализованном зеркальном отображении микшера, ограничении гармоник источника частоты и т.д. Полоса пропускания широко используется при выборе входного сигнала приемопередатчика, ложных ограничениях после усилителя передатчика и ложных ограничениях источника частоты. Полоса пропускания широко используется для выделения сигнала на интерфейсе приемопередатчиков, подавления помех после усилителей передатчика и подавления помех на частотных источниках.

Фильтры широко используются в микроволновых радиочастотных системах, и как функциональное устройство, они должны иметь соответствующий показатель электрических характеристик, который характеризует требования к производительности системы для данного устройства.

Для разных областей применения существуют различные требования к определенным специальным характеристикам электрических характеристик фильтра.

Технические характеристики фильтра следующие::

Класс (уровень)

Полная полоса пропускания/относительная ширина полосы пропускания

Частота среза

Стоячая волна

Ограничения по внеполосным параметрам

Пульсация

Износ

Отсутствие неровностей в полосе пропускания

Линейность по фазе

Полная групповая задержка

Групповая задержка с регулировкой

Мощность

Равномерность фазы

Равномерность амплитуды

Диапазон рабочих температур

Ниже приводится пошаговое объяснение этих показателей электрических характеристик фильтров.

Порядок (этапы): Для фильтров верхних и нижних частот порядок - это общее количество конденсаторов и катушек индуктивности, с которыми контактирует фильтр.Для полосовых фильтров ступенями является общее количество параллельных гармонизаторов; для полосовых фильтров с отклонением ступеней - общее количество последовательных и параллельных гармонизаторов.

Полная полоса пропускания/Относительная полоса пропускания: Это полоса пропускания, используемая в полосовых фильтрах для характеристики частотного диапазона сигнала, который может проходить через фильтр, что показывает выбор частоты фильтром. Относительная полоса пропускания - это процентное отношение полной полосы пропускания к основной частоте.

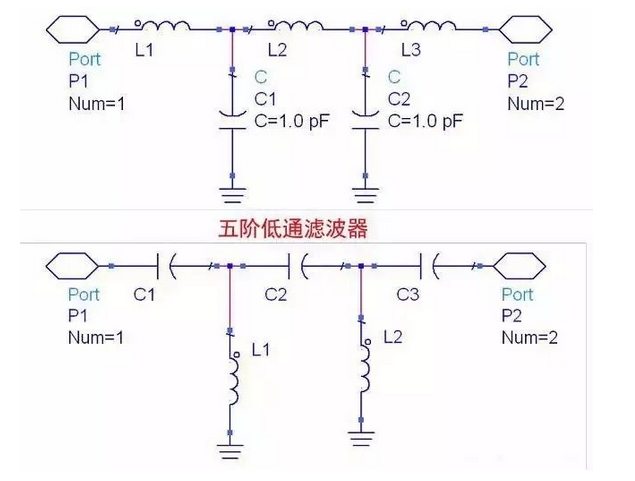

5-ступенчатый фильтр высоких частот

Частота среза: Частота среза обычно используется в фильтрах высоких и нижних частот. Для фильтров нижних частот максимальная частота представляет диапазон частот, которые может пропускать фильтр; для фильтров верхних частот максимальная частота представляет диапазон частот, которые может пропускать фильтр на самом низком уровне.

Стоячая волна: значение S11, измеренное с помощью векторной сети, показывает, насколько полное сопротивление порта фильтра соответствует требуемому сопротивлению системы. Оно показывает, какая часть входного сигнала не проходит через фильтр и отражается обратно на вход.

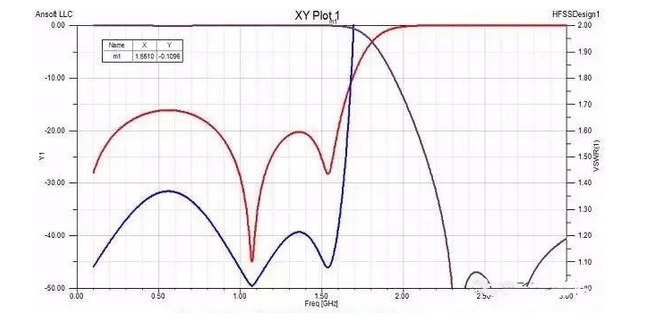

Кривая моделирования фильтра нижних частот девятого порядка

Авария: Авария отражает потерю энергии на черном ОЗУ после прохождения сигнала через фильтр, т.е. энергию на черном озу, потребляемую фильтром.

Полоса пропускания без полос пропускания: точное значение разницы между максимальным и минимальным значениями полосы пропускания фильтра. Разница между максимальным значением и минимальным значением потерь при затемнении в полосе пропускания фильтра - это разница между потерями при затемнении и максимальным значением потерь при затемнении на разных частотах.

Внеполосное ограничение: “затухание” за пределами диапазона частот полосы пропускания фильтра. Это указывает на опыт фильтра в выборе сигналов различных частот.

Полоса пропускания полосы пропускания: разница между пиками и впадинами кривой S21 в полосе пропускания фильтра.

Фазовая линейность: Разность фаз между фазой частотного диапазона полосы пропускания фильтра и линией передачи канала с временной задержкой, равной основной частоте. Это характеризует особую природу рассеянного цветового излучения фильтра.

Задержка полной полосы пропускания полосы пропускания: время, необходимое сигналу в полосе пропускания фильтра для прохождения от входного канала к выходному.

Групповая задержка: разница между максимальным и минимальным значениями задержки полной группы в полосе пропускания фильтра. Это характеризует особый характер рассеиваемого цветного излучения фильтра.

Мощность: Максимальная мощность, которая может быть включена в сигнал полосы пропускания фильтра.

Идентичность по фазе: разница в фазе сигналов, передаваемых между различными пакетами фильтров одинакового номинала.Это символизирует разницу между пакетами фильтров.

Идентичность по амплитуде: разница в потерях сигнала между различными фильтрами в одном пакете с одинаковой нормой.Он характеризует разницу между партиями фильтров (идентичными).

Фазовая линейность: разница в фазе между частотным диапазоном полосы пропускания фильтра и канализированной линией передачи с временной задержкой, равной основной частоте.Характеризует специфику цветового рассеяния света фильтром.

Полная групповая задержка: время, необходимое сигналу в полосе пропускания фильтра для прохождения от входного канала к выходному.

Полоса пропускания полосы пропускания: разница между максимальным и минимальным значениями полной групповой задержки в пределах полосы пропускания фильтра. Она характеризует особый характер рассеянного цветового излучения фильтра.

Мощность: Максимальная мощность, которая может быть введена в сигнал полосы пропускания фильтра.

Идентичность фазы: разница в фазе сигналов, передаваемых между различными пакетами фильтров одинакового номинала. Это символизирует разницу между пакетами фильтров.

Идентичность амплитуды: разница в потерях сигнала между различными фильтрами в одном пакете с одинаковой квотой. Это характеризует разницу между пакетами фильтров.

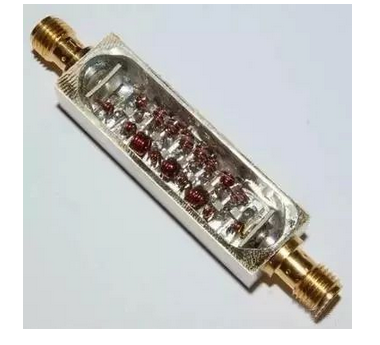

ЖК-фильтр

Фильтры внешних акустических волн и звуковой вибрации

Акустический измеритель - это фильтр, который успешно реализует резонансный эффект звуковой вибрационной волны путем преобразования электрической энергии в форму звуковой вибрационной волны снаружи. Уникальность этого EAW-фильтра заключается в том, что он очень мал по размеру, имеет относительно высокую добротность и подходит для массового производства с использованием процесса транзисторизации.Размер фильтра с частотой 800 МГц или около того приблизительно равен объему конденсатора 0805. Недостаточная мощность является небольшой, что неудобно при изготовлении небольших партий продукции по индивидуальному заказу, длительном цикле разработки и высокой стоимости разработки.

Акустические фильтры обычно используются в продуктах бытовой электроники.

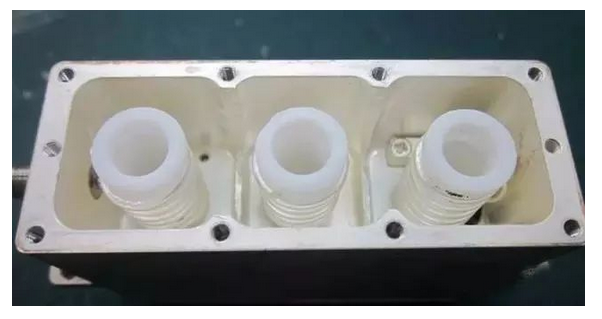

Спиральный фильтр

Спиральный фильтр: Спиральный фильтр - это своего рода полуинтегрированный параметрический фильтр, который считается подходящим и использует саморезонанс спирального индуктора, помещенного в резонатор, для успешной реализации резонатора, и пространственное магнитное поле, проходящее через соседний резонатор, для успешной реализации связи.

Преимущества заключаются в следующем: размер меньше, чем у резонатора, а добротность и мощность выше, чем у LC. Недостатки заключаются в том, что сложнее успешно реализовать широкополосную, высокочастотную локальную индуктивность, которую нелегко успешно реализовать.

Спиральные фильтры обычно используются в следующих диапазонах: относительная полоса пропускания 500 МГц, 20%, равномерная мощность 100 Вт, вносимые потери соответствуют необходимым требованиям данного случая.

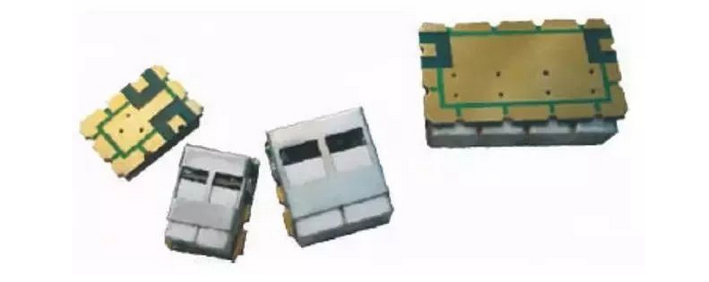

медиа-фильтр

Фильтр пульсаций: разница между пиками и впадинами кривой S21 увеличивается и уменьшается в полосе пропускания фильтра.

Медиафильтр: Медиафильтр - это наполовину агрегированный фильтр, который успешно реализует четвертьволновую опорную линию или полуоткрытую линию, дополненную средой, если это будет сочтено целесообразным. Преимущество заключается в том, что добротность выше, чем у LC-фильтра, и это позволяет успешно реализовать фильтр с более высокой частотой, чем у LC-фильтра. Недостаток заключается в том, что паразитные помехи расположены ближе и резонатор необходимо настраивать.

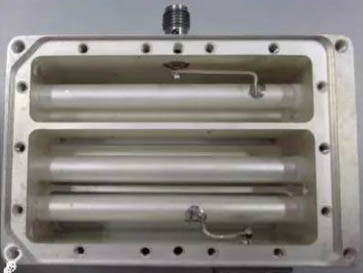

Гребенчатый полостной фильтр

Самой уникальной особенностью перекрестно-пальцевых фильтров является то, что они могут успешно реализовывать широкую полосу пропускания, которая обычно на 60% превышает относительную полосу пропускания, если при необходимости используется резервный стержень резонатора, учитывая линейность машины.В то же время, в K-диапазоне практически невозможно использовать широкополосный гребенчатый фильтрующий процессор и невозможно установить регулировочные винты, из-за чего конструкция с поперечными пальцами обычно считается подходящей для этих условий.Полоса пропускания полосой пропускания поперечно-пальцевой структуры ближе к полосе пропускания гребенчатой структуры, и, как правило, полоса пропускания составляет около 1,8F0. При одинаковом размере фильтр с поперечно-пальцевым фильтром обладает большей пропускной способностью, чем гребенчатый фильтр.

Фильтр - это ключевое устройство, необходимое для работы системы беспроводной связи.

Существует много типов фильтров, и различные фильтры имеют разную производительность, поэтому при выборе фильтра, как правило, необходимо всесторонне учитывать проблему фактического использования клиентом фона, а производительность клиента должна быть в состоянии сделать точный, полезный и надежный выбор.

Когда понятие квоты фильтра используется относительно редко, как правило, необходимо проконсультироваться с заказчиком о размере, износе, частоте внеполосного управления, степени контроля и мощности. Основываясь на этих нескольких простых требованиях, мы в принципе можем определить тип фильтра.
