Что такое двусторонняя печатная плата?

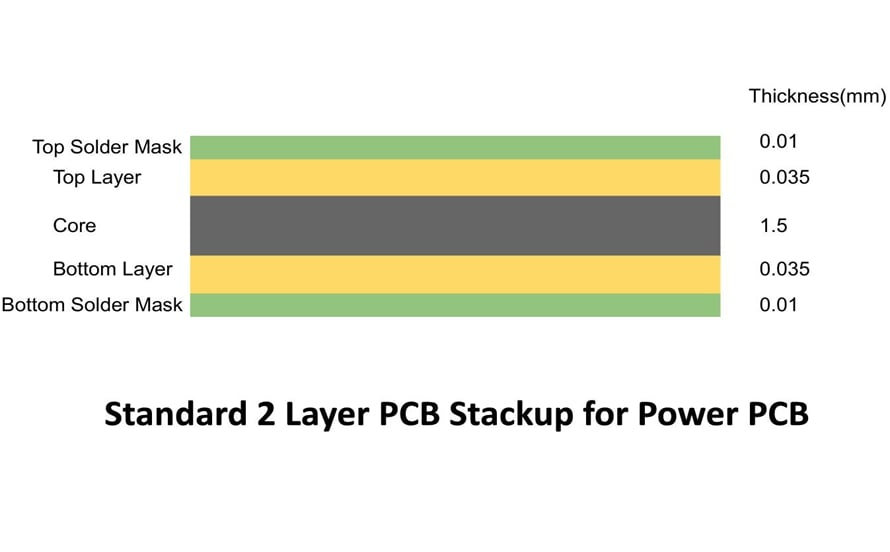

Двусторонняя печатная плата (ПП) — это тип печатной платы, в котором проводящие медные дорожки расположены как на верхней, так и на нижней стороне диэлектрического основания (подложки). Электрическое соединение между слоями осуществляется с помощью металлизированных переходных отверстий. Это один из наиболее распространенных типов печатных плат в современной электронике.

Отличия от односторонних печатных плат:

Являясь важным промежуточным звеном между односторонними и многослойными платами, двусторонние печатные платы не только устраняют ограничения, связанные с пространством для трассировки и невозможностью пересечения проводников (характерные для односторонних плат), но и обеспечивают более высокую плотность трассировки и лучшие электрические характеристики.

(I) Конструктивные различия

Односторонняя печатная плата: Медный рисунок нанесен только на одну сторону; все электронные компоненты и проводники также размещены на этой стороне. Противоположная сторона представляет собой материал диэлектрического основания. Процесс производства относительно прост, что делает такие платы подходящими для устройств с несложными схемами.

Двусторонняя печатная плата: Медные слои присутствуют с обеих сторон, что позволяет размещать схемные элементы и компоненты как на верхней, так и на нижней поверхности. Проводники на разных сторонах соединяются между собой через переходные отверстия (сквозные отверстия), что дает возможность создавать более сложные электрические схемы.

(II) Проектирование схем и сложность

Односторонняя печатная плата: Подходит для простых схем, используемых в бытовой технике, игрушках, компактных устройствах и т. д. Трассировка ограничена одним медным слоем, что приводит к менее эффективному использованию пространства и низкой плотности проводников.

Двусторонняя печатная плата: Позволяет обеспечить более высокую плотность проводников и реализовать более сложные схемные решения; подходит для устройств, требующих высокой производительности и функциональности, например, промышленного оборудования и средств связи.

(III) Стоимость и процессы производства

Односторонняя печатная плата: Благодаря простоте производственного процесса и минимальному расходу материалов стоимость изготовления невелика, что делает такие платы идеальными для массового производства и недорогих изделий.

Двусторонняя печатная плата: Производственный процесс более сложен и включает операции сверления и металлизации сквозных отверстий. Несмотря на относительно более высокие затраты на материалы и обработку, такие платы обладают значительными преимуществами в плане характеристик.

Области применения

Благодаря оптимальному соотношению цены и качества, а также своим функциональным возможностям, двусторонние печатные платы широко используются в различных сферах электроники. В сфере потребительской электроники они применяются в таких устройствах, как мобильные телефоны, планшеты и бытовая техника для «умного дома», обеспечивая сложное функциональное управление и передачу сигналов. В области промышленного управления двусторонние печатные платы широко используются в различных устройствах автоматизации, ПЛК (программируемых логических контроллерах) и платах сопряжения с датчиками, гарантируя стабильность электрических соединений и устойчивость к помехам. Телекоммуникационное оборудование — например, маршрутизаторы, коммутаторы и вспомогательные платы для базовых станций — также использует двусторонние печатные платы для обеспечения передачи сетевых данных. Кроме того, такие платы находят широкое применение в ключевых электронных модулях автомобилей (включая системы управления кузовной электроникой, системы управления освещением и бортовые информационно-развлекательные комплексы), а также в качестве вспомогательных плат в ряде медицинских приборов.

Производство двусторонних печатных плат является неотъемлемой частью выпуска электроники; качество и эксплуатационные характеристики этих плат напрямую влияют на общее качество и надежность готовых электронных изделий. В связи с этим строгий контроль качества на всех этапах производства, а также грамотный подбор материалов и технологических процессов, играют решающую роль в обеспечении оптимальной работы и надежности плат. По мере развития технологий методы производства двусторонних печатных плат также совершенствуются, создавая надежную основу для внедрения инноваций и разработки новых электронных устройств.
