ПЕЧАТНАЯ PCB - Что такое многослойная печатная плата?

Сегодня, когда электронная промышленность стремительно развивается в направлении высокой степени интеграции и высокой плотности мощности,
печатные платы уже давно перестали быть просто «носителями электрических соединений», а стали основой производительности и залогом
безопасности целых систем. От смартфонов до спутниковой связи, от электромобилей до телеоперируемых роботов — практически все современные
электронные устройства не обходятся без одного ключевого элемента — многослойных печатных плат.

Итак, что же такое многослойная печатная плата? Почему она стала «стандартом» для высокотехнологичной электроники?

I. Что такое многослойная печатная плата?

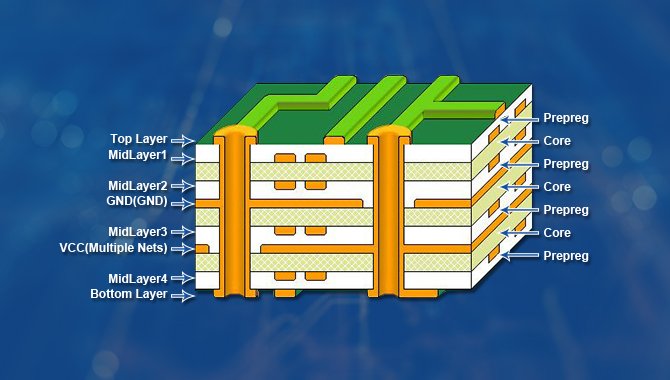

Многослойная печатная плата — это печатная плата, состоящая из трёх или более слоёв проводящей медной фольги.
В процессе ламинирования многослойная двусторонняя печатная плата склеивается с изолирующим слоем, а электрическая связь между слоями
обеспечивается с помощью гальванических сквозных, слепых и погруженных отверстий.

С точки зрения технического развития появление многослойных печатных плат было обусловлено двумя факторами: растущей сложностью функций
электронных устройств и тенденцией к их миниатюризации. Односторонние или двусторонние печатные платы ограничены площадью поверхности,
что затрудняет соблюдение таких проектных ограничений, как высокая плотность трассировки, целостность сигнала и электромагнитная совместимость.
Многослойные печатные платы, благодаря вертикальному наслоению, позволяют добиться экспоненциального увеличения плотности трассировки в пределах
ограниченной плоскости. В настоящее время количество слоев в многослойных печатных платах варьируется от 4 до почти 100,
однако в большинстве случаев используется от 4 до 8 слоев.

II. Основные преимущества многослойных печатных плат — почему они незаменимы для высокотехнологичного оборудования?

1. Компактность и легкость

Наиболее заметным преимуществом многослойных печатных плат является их компактность.
Благодаря многослойной конструкции многослойные печатные платы при обеспечении той же функциональности имеют гораздо меньший объем, ч
ем однослойные или двухслойные печатные платы. В то же время, благодаря отсутствию множества разъемов, необходимых для соединения однослойных
и двухслойных печатных плат, вес многослойных печатных плат также значительно снижается. Это является решающим преимуществом для электронных устройств,
таких как смартфоны, носимые устройства и портативное медицинское оборудование, в которых важна максимальная компактность и легкость.

2. Повышенная надежность и долговечность

Процесс изготовления многослойных печатных плат включает в себя точную технологию ламинирования, требующую выдерживания высоких температур и давления,
что само по себе предъявляет чрезвычайно высокие требования к материалам и технологиям. В многослойной структуре между слоями схемы используются
многослойные изоляционные слои и пропиточные клеи, что эффективно повышает механическую прочность и устойчивость к воздействию внешних нагрузок.
Кроме того, многослойная конструкция позволяет размещать на внутренних слоях полноценные слои питания и заземления, что значительно улучшает
электромагнитное экранирование и снижает сигнальные помехи.

3. Более мощные функциональные возможности и целостность сигнала

Многослойные печатные платы являются типичным примером высокоплотных соединений. Близкое расположение многослойных трасс обеспечивает
печатной плате более высокую связность и более высокую скорость передачи данных. В высокоскоростных цифровых и высокочастотных аналоговых
схемах многослойная структура позволяет эффективно подавлять перекрестные помехи и паразитную ёмкость, обеспечивая целостность сигнала,
за счёт рационального проектирования последовательности слоёв, контроля импеданса и установки экранирующих слоёв.

4. Единая точка подключения и системная интеграция

Многослойная печатная плата работает как единое целое, и для подключения к системе требуется всего одна точка соединения,
в отличие от нескольких однослойных печатных плат, для которых необходимо устанавливать множество разъемов.
Эта особенность особенно важна в устройствах с ограниченным пространством, поскольку она не только упрощает проектирование системы,
но и снижает риск возникновения сбоев в соединениях.

III. Сферы применения многослойных печатных плат — в каких областях они широко используются?

- Автомобильная электроника

- Промышленное управление и автоматизация

- Электроэнергетика, источники питания/накопители энергии и новые источники энергии

- Медицинское оборудование

- Роботы

- Аэрокосмическая и оборонная промышленность

Многослойные печатные платы благодаря своим компактным размерам, малой массе, высокой надежности, широким функциональным возможностям
и превосходной целостности сигнала стали основной аппаратной основой для высокотехнологичных областей применения, таких как
автомобильная электроника, промышленное управление, накопление электроэнергии, медицинское оборудование, аэрокосмическая отрасль и телепортируемые роботы.

Однако полное раскрытие преимуществ многослойных печатных плат зависит от возможностей производителя — от выбора материалов до прецизионного сверления,
от структуры ламинирования до равномерности гальванического покрытия: отклонения на любом этапе могут повлиять на надежность и срок службы конечного продукта.
Компания iPCB, благодаря способности производить печатные платы от 1 до 80 слоёв, точности технологического процесса на уровне микрометров,
двойным стандартам качества, полной системе международных сертификатов, предлагает системные решения для производства высокослойных печатных плат.

В условиях постоянной эволюции электронного производства в направлении высокой интеграции, высокой надёжности и высокой мощности важность многослойных
печатных плат будет только расти. А выбор производителя печатных плат, обладающего полным спектром технологических возможностей, строгой системой контроля
качества и гибкими возможностями индивидуализации, станет ключевым фактором конкурентоспособности продукции.
