В современном процессе изготовления платы ПХД ENIG и золотое покрытие являются двумя общими методами обработки поверхности. С увеличением скорости обработки IC, шаг штифта IC становится все меньше и меньше, а традиционный вертикальный процесс распыления олова трудно сформировать плоский слой пайки, что создает проблемы для процесса размещения SMT. Кроме того, срок хранения олово-распыляемых досок короткий, и золотой процесс может точно решить эти проблемы. Поэтому золотая плата PCB широко используется в процессе высокой плотности и миниатюрного поверхностного монтажа.

На этапе НИОКР ПХД часто приходится хранить в течение недель или даже дольше до их ввода в эксплуатацию из-за длительного цикла закупок компонентов. По сравнению с оловянными досками, позолоченные ПХД-доски имеют более длительный срок хранения, что делает их предпочтительным выбором для многих инженеров. Кроме того, на стадии прототипирования стоимость процесса золотого покрытия не сильно отличается от стоимости досок из свинцово-оловяного сплава, что еще больше увеличивает его ценность применения.

Что такое золотая плата ПХБ?

Золотое покрытие, также известное как электролитическое золото и электроникельно-золотые доски, является методом формирования никелево-золотого покрытия на поверхности ПХД с помощью золотого покрытия. Основным принципом является растворение никеля и золота (обычно золотых солей) в определенном химическом растворе. После того, как ПХД заряжается в накладочном резервуаре, ионы металла осаждаются на поверхность медной фольги, чтобы сформировать покрытие. Золотое покрытие делится на мягкое золото и жесткое золото (например, золотое пальцо специальное жесткое золото). Позолотенная плата PCB имеет преимущества высокой твердости, устойчивости к абразии, не легко окисляться и т.д., и широко используется в электронном оборудовании.

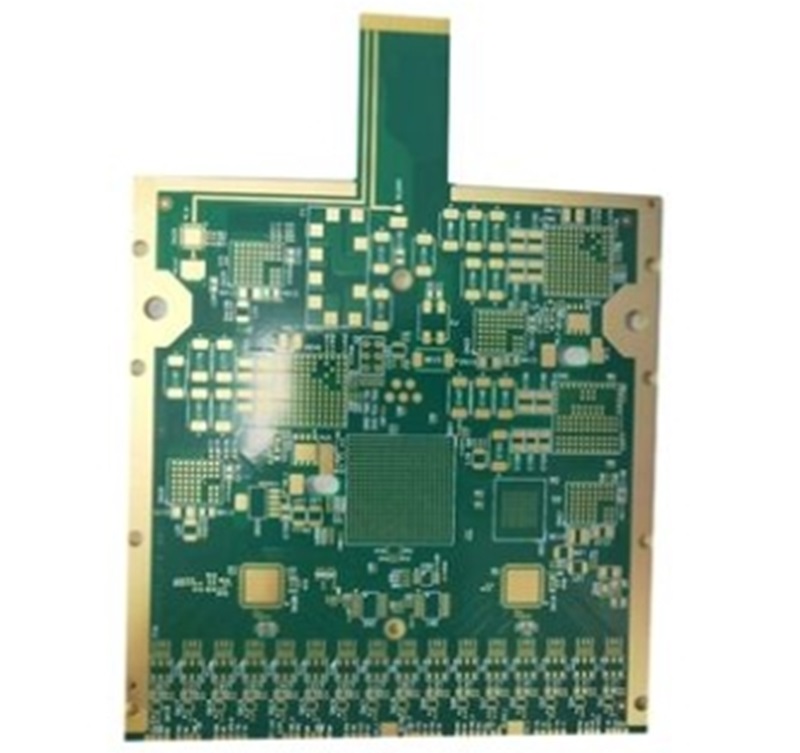

позолоченная плата ПХБ

Что такое ENIG?

ENIG представляет собой химическую редоксидную реакцию, образующую слой металлического покрытия, который обычно приводит к более толстому слою золотого покрытия, и поэтому также известен как погруженное золото. Процесс осаждает равномерный, плотный слой никель-золотого сплава на медной поверхности ПХД путем химического осаждения, обеспечивая хорошую спойку и устойчивость к окислению.

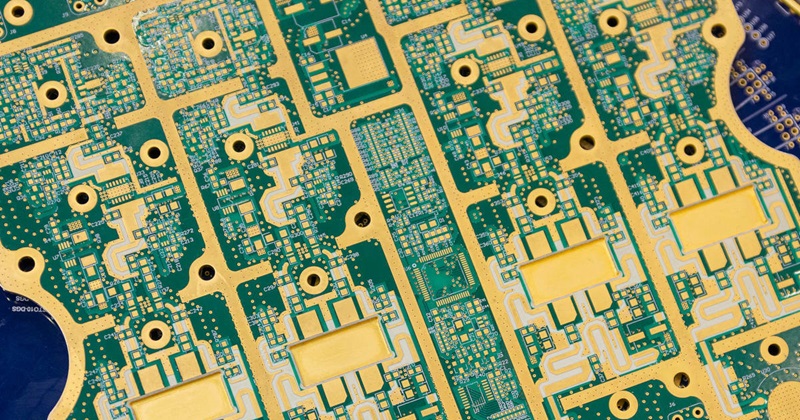

ENIG pcb board

Основное различие между ENIG и золотым покрытием

1. Толщина и цвет металлического покрытия

Толщина золотого слоя, образованного процессом ENIG, более толстая, чем золотая, и цвет досок ENIG обычно показывает более очевидный золотой цвет, что делает визуальный эффект более предпочтительным для клиентов по сравнению с золотым покрытием.

2. Производительность сварки

Производительность сварки процесса ENIG лучше, чем позолоченная, и дефекты сварки менее вероятны во время процесса сварки, что уменьшает жалобы клиентов. Кроме того, внутреннее напряжение ENIG легче контролировать, что более приятно для продуктов, требующих процесса связывания. Позолотенная плата из ПХБ, с другой стороны, не подходит в качестве материала золотого пальца для проводящего серебряного клея из-за своей относительной твердости.

3.Характеристики передачи сигнала

Поскольку процесс ENIG покрывает только никель-золотой слой в зоне пайки, он не влияет на проводимость медного слоя ПХД, что обеспечивает стабильность передачи сигнала.

ENIG VS позолоченный

4. Сопротивление окислению

ПХД ENIG имеет более плотную молекулярную структуру и менее склонна к окислению, обеспечивая лучшее долгосрочное хранение, чем плата с золотым покрытием.

5. Подходит для конструкций высокой плотности

С конструкцией ПХД, которая имеет тенденцию к высокой плотности, ширина линии и наклон были уменьшены до 3-4 миль. электроплатирование легко приводит к короткому замыканию, в то время как процесс отложения золота только в области подложки отложенного никель-золотого слоя, может эффективно избежать проблем с коротким замыканием.

6. Связка Soldermask

ПХД с процессом ENIG, слой сопротивления пачке и медный слой силы связывания сильнее, конструкция инженерной компенсации не легко повлиять на расстояние линии.

7. Приложение

В целом, для ПХД с высокими требованиями к плоскости обычно выбирается процесс ENIG. Кроме того, плата ENIG в последующем процессе сборки не легко появляется явление "черной подушки", чтобы обеспечить долгосрочную надежность.

ENIG и золотые платы ПХБ имеют свои собственные преимущества, в реальном применении необходимости выбирать в соответствии с конкретными потребностями продукта. Если PCB нуждается в более длительном сроке хранения, лучшей производительности пайки и устойчивости к окислению, ENIG PCB является более идеальным выбором; для приложений, требующих высокой износостойкости, таких как золотые пальцы, золотая плата PCB все еще имеет преимущество. advantage.
