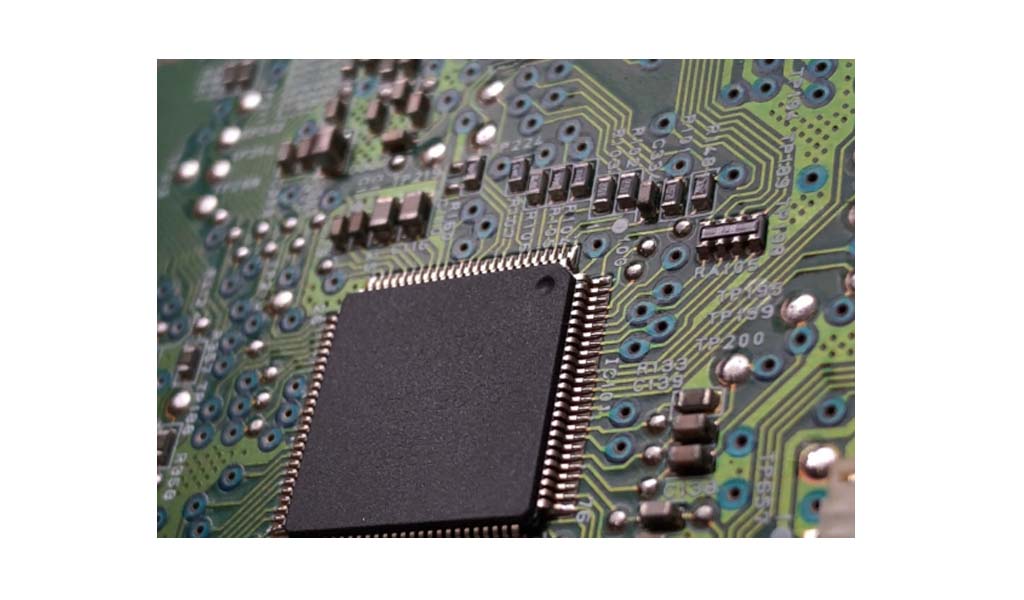

Компьютерные платы, также известные как материнская плата, являются основным компонентом компьютера. Материнская плата, также известная как основная плата, MB, базовая плата, системная плата или, в компьютерах Apple, логическая плата, является основной печатной платой (PCB) в компьютерах общего назначения и других расширяемых системах. В отличие от объединительной платы, материнская плата обычно содержит важные подсистемы, такие как центральный процессор, контроллеры ввода-вывода и памяти для набора микросхем, интерфейсные разъемы и другие компоненты, интегрированные для общего использования. Материнская плата обеспечивает механические и электрические соединения между различными компонентами компьютера. Эти компоненты могут включать процессор, память, накопители и различные периферийные устройства, такие как клавиатура, мышь и монитор. Почему компьютерные платы так важны?

Компьютерная плата является основой компьютера, поскольку она позволяет всем различным компонентам взаимодействовать и работать сообща. Обычно она изготавливается из нескольких слоев проводящего материала, такого как медь, которые наслаиваются друг на друга, образуя плоскую прямоугольную плату. На этих слоях вытравлены микроскопические каналы или дорожки, которые используются для передачи электрических сигналов между различными компонентами компьютера.

Одной из основных функций печатной платы является обеспечение питания различных компонентов компьютера. Печатная плата обычно включает в себя один или несколько разъемов питания, которые подключают источник питания компьютера к различным компонентам. Это гарантирует, что компоненты получают необходимое количество энергии, и помогает предотвратить повреждение в результате скачков напряжения или других проблем с электричеством.

Помимо обеспечения питания, печатная плата выполняет функцию концентратора для различных подключений к компьютеру для передачи данных. Она включает в себя множество разъемов и портов для подключения различных компонентов. Например, процессор обычно подключается к памяти и накопителю данных через печатную плату, что позволяет компонентам взаимодействовать и обмениваться данными.

Качественная материнская плата повышает общую надежность компьютера. Высококачественная материнская плата обеспечивает стабильную работу ее компонентов. Качественная материнская плата имеет надлежащее охлаждение и встроенную технологию. Эти факторы позволяют ИТ-специалистам эффективно управлять аппаратным обеспечением компьютера, гарантируя, что каждый элемент работает должным образом и взаимодействует с другими компонентами. Надежный компьютер может эффективно выполнять задачи, тем самым повышая удобство работы пользователя.

Материнская плата расширяет функциональные возможности компьютера. Материнские платы часто меняют функциональные возможности компьютера. Например, они имеют дополнительные функции, такие как встроенные возможности воспроизведения звука и видео, которые повышают производительность компьютера. Материнские платы также позволяют подключать периферийные устройства, такие как принтеры, что позволяет компьютеру выполнять дополнительные задачи, такие как печать документов. Кроме того, пользователи могут расширять и модернизировать компоненты материнской платы заводского производства, такие как слоты памяти или жесткие диски, для повышения функциональности компьютера.

Существует много типов компьютерных плат, и конкретный дизайн зависит от предполагаемого использования компьютера. Например, печатная плата настольного компьютера обычно больше и сложнее, чем у ноутбука или планшета, поскольку она должна поддерживать большее количество компонентов и предоставлять больше возможностей подключения.

Некоторые компоненты на плате компьютера включают в себя:

Транзисторы являются наиболее важной частью электронной схемы, и их можно назвать крошечными переключателями, запускаемыми электрическими сигналами. Они являются основными строительными блоками микросхем. С ними работают более пассивные компоненты, такие как резисторы и конденсаторы.

Резисторы оказывают определенное сопротивление электрическому потоку. Они передают ток для создания напряжения.

Конденсаторы накапливают электрический заряд в печатной плате и высвобождают его при необходимости подачи питания.

Катушки индуктивности накапливают энергию в виде магнитных полей и блокируют сигналы помех в печатной плате. Небольшие схемы часто называют "микросхемами", и в них редко используются катушки индуктивности.

Диоды управляют током таким образом, что он может течь только в одном направлении, чтобы избежать повреждения.

Потому что цифровые компьютеры очень сложны, поскольку в них используются миллионы транзисторов. Наиболее продвинутые разработчики компьютерных печатных плат используют программы автоматизированного проектирования, или САПР. Это наиболее реалистичный способ проектирования компьютерных плат.
