ПЕЧАТНАЯ PCB - На что следует обратить внимание при проектировании высокочастотных печатных плат?

Проектирование высокочастотных печатных плат может быть сложной задачей; как дизайнер печатных плат, вы должны понимать физику и последствия проектирования высокочастотных печатных плат. Для создания таких конструкций требуются различные элементы. Эти элементы включают прокладку, размещение компонентов и заземление. Правильное расстояние между дорожками также является важным аспектом проектирования печатной платы. Хотя существует много споров по поводу углов прокладки, большинство дизайнеров сходятся во мнении, что угол должен составлять 45 градусов. Этот угол уменьшает емкость. Оптимальная конструкция высокочастотной печатной платы включает в себя правильное расстояние и размещение компонентов.

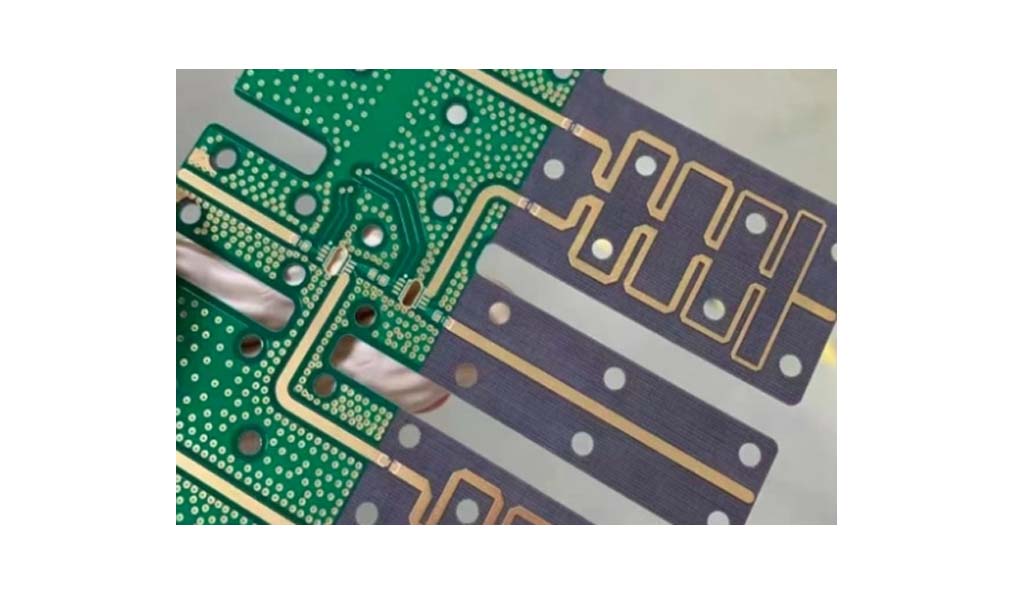

При проектировании высокочастотной печатной платы важно правильно выбрать материал, который будет соответствовать требованиям к высокочастотному дизайну. По соображениям экономии следует рассмотреть гибридную конструкцию, в которой более дорогие и быстродействующие материалы используются только в тех слоях, где они необходимы; остальная часть платы изготовлена из FR-4.

Выберите компоненты, рассчитанные на высокие частоты:

Проверьте технические характеристики, чтобы убедиться в пригодности для высокочастотной обработки

Обращайте внимание на второстепенные компоненты, которые не имеют полной характеристики

Выбирайте комплекты компонентов с низкой индуктивностью и паразитными элементами:

Избегайте длинных проводов

Отдавайте предпочтение компактным SMT-пакетам

Следите за паразитной емкостью

Разумно размещайте чувствительные к помехам компоненты:

Держитесь подальше от высокоскоростных линий и интерфейсов

При необходимости обеспечьте экранирование

Размещайте компоненты для коротких замыканий на линиях:

Размещайте компоненты с высокоскоростным взаимодействием поблизости

Минимизируйте общую длину трассировки

Размещение нужных компонентов в нужном месте с самого начала обеспечивает оптимальную маршрутизацию.

Используйте изолированную трассировку для проектирования высокочастотных печатных плат:

Еще одно соображение заключается в том, как прокладывать маршруты между компонентами. Однако вам также могут потребоваться стратегии изоляции трасс между различными секциями платы и вокруг отдельных межсоединений для предотвращения помех. Некоторые стратегии включают:

Копланарная прокладка волноводов на поверхностных слоях, особенно для прокладки дорожек между компонентами, для подводящих линий или коаксиальных разъемов.

Если у вас достаточно слоев, подумайте о том, чтобы оставить один слой для прокладки полосковых линий. Действуйте осторожно, так как переходные отверстия могут вызвать проблемы на очень высоких частотах.

Размещение заземляющего ограждения вокруг источника радиочастотного излучения может обеспечить хороший уровень подавления, поскольку оно создает два излучателя, находящихся в противофазе.

Рассмотрите возможность использования структур с запрещенной зоной для обеспечения изоляции, поскольку они могут быть напечатаны непосредственно на высокочастотных печатных платах.

Компоновка является важным фактором при проектировании высокочастотных схем. Количество слоев и их расположение напрямую влияют на характеристики сигнала. Стандартная компоновка высокочастотной печатной платы включает в себя слой питания, несколько слоев заземления и сигнальный слой между этими слоями питания и заземления. Чтобы избежать перекрестных помех при таком объединении, всегда используйте заземляющий слой для изоляции сигнального слоя. Аналогичным образом увеличьте расстояние между сигнальными слоями, чтобы свести к минимуму перекрестные помехи. Другие правила проектирования высокочастотных печатных плат для наращивания включают использование вертикальной ориентации смежных слоев и использование микропроводов для уменьшения индуктивности и улучшения целостности сигнала. Цифровые сигналы также должны быть отделены от аналоговых сигналов для повышения производительности.

При проектировании высокочастотной платы важно контролировать сопротивление. Чтобы обеспечить это, необходимо соблюдать несколько правил проектирования. Во-первых, убедитесь, что вы используете правильную ширину дорожки для требуемого сопротивления. Более короткие дорожки помогают уменьшить индуктивность, в то время как более широкие дорожки помогают увеличить сопротивление. Используйте правило 3 или 2 Вт для разделения трасс и управления их сопротивлением. Это правило гласит, что для оптимального управления сопротивлением расстояние между трассами должно быть как минимум в 3 или 10 раз больше их ширины. Как упоминалось ранее, использование заземляющей плоскости может уменьшить перекрестные помехи и потери сигнала. Расположение контура заземления непосредственно под сигнальным контуром поможет лучше контролировать сопротивление. При передаче высокочастотных сигналов в сети обращайте внимание на переходы между слоями. Убедитесь, что переход от одного слоя к другому происходит как можно более плавно, используя микропереходы, чтобы избежать отражений сигнала.

Применение высокочастотных печатных плат в различных отраслях промышленности требует быстрой и точной передачи и обработки сигналов. По мере развития технологий спрос на высокочастотную электронику будет только расти, что еще больше подчеркивает важность освоения этого принципа проектирования. Высокочастотный дизайн печатных плат необходим для обеспечения оптимальной производительности современной электроники. Поскольку спрос на более быстрые и эффективные электронные устройства продолжает расти, потребность в надежных высокочастотных печатных платах становится критической.
